Размери (Д*Ш*В): 2880x2450x2700 Размер на масата (mm): 1000x500 Брой оси: 5 Ход на масата (X) (mm): 800 Ход на масата (Y) (mm): 500 Ход на масата (Z) (mm): 500 Точност на позициониране (mm): 0.0075 Повторяемост (X/Y/Z) (mm): 0.005 Диапазон на скоростта на шпиндела (rpm): 1 - 8000 r.p.m Мощност на двигателя на шпиндела (kW): 7.5 Макс. Натоварване на масата (кг): 600 кг Мин. Време на смяна(и) на инструмента:3
Фрезовата машина се отнася до фрезовата машина, използвана за обработка на различни повърхности на детайл. Като цяло, фрезата се задвижва главно от въртеливо движение, а детайлът и фрезата се движат като движение на подаване. Може да се обработва равнина, жлеб, също така може да се обработват различни извити повърхности, зъбни колела и т.н.
Висококачествен пясък от смола
Тайванско вретено
Тайван сферичен винт и фиксираща гайка
Тайвански цилиндър под налягане
Японски NSK лагер германия R+W съединител
Автоматична система за смазване
Конвейер за чипове по избор
Приложение:

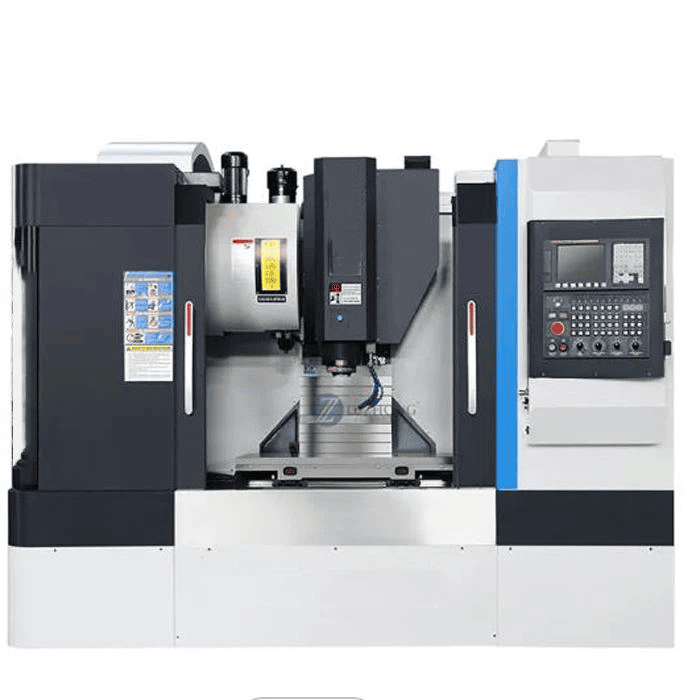

Този VMC е подходящ за механична обработка и изработка на мухъл. И може да отговаря на изискванията за обработка от груб
машинна обработка за довършване на обработка. Може също така да завърши много работни процедури като фрезоване, пробиване, резбоване, пробиване и т.н.
Всички параметри могат да бъдат персонализирани
Параметри на извадката
| не | Артикул | Спецификации |
|---|---|---|
| A Технически параметри на машинния инструмент: | ||
| 1 | Корпусът на машината и всички части са изработени от нано отливки | |
| 2 | Размер на масата | 500×400 мм |
| 3 | Т-образен жлеб (ширина x количество x разстояние) | 10×5×78 мм |
| 4 | Най-големият товар | 200 кг |
| 5 | Максимална височина на подаване | 280 мм |
| 6 | Разстояние от челото на шпиндела до работното място | 100-280 мм |
| 7 | Триаксиален ход X/Y/Z | 450/400/170мм |
| 8 | Диаметърът на шпиндела | Ø100мм |
| 9 | Скорост на шпиндела | 36000RPM |
| 10 | Мощност на двигателя на шпиндела | 6KW |
| 11 | Капацитет на библиотеката с инструменти на шпиндела | 8 |
| 12 | Време за смяна на инструмента | 5S |
| 13 | Конусът на шпиндела | ISO25 |
| 14 | Класове по библиотека с ножове | Серво въртене на диска |
| 15 | Бърза скорост на движение X/Y/Z | 12/12/12 м/мин |
| 16 | Скорост на обработка | 6－12m/мин |
| 17 | Точност на позициониране | ±0,006/300 мм |
| 18 | Повтаряща се точност на позициониране | ±0,006/300 мм |
| 19 | Точност на обработената повърхност | ≤Ra1,6 |
| 20 | Точността на обработката | ±0,01 мм |
| 21 | По избор четири оси пет оси | да |
| 22 | Ъгъл на завъртане на ос А | ±105 градуса |
| 23 | Пета ос C ос Ъгъл на въртене | 360 градуса |
| 24 | Петосов режим на свързване | 5 ос с ход |
| 25 | Работно напрежение | 380V/50HZ±10% или 220V/60HZ |
| 26 | Размер на машината (Д * Ш * В) | 1450×1600×2100 мм |
| 27 | Телесното тегло | 1500КГ |
| B Конфигурация на машинен инструмент детайли параметри на марката: | ||
| 1 | Системната конфигурация | Тайван SYNTEC 6GA/Ncstudio280/LNC |
| 2 | Вретеното | 6KW високопрецизен, високоскоростен, много тих шпиндел с маслено охлаждане |
| 3 | Сачмен винт | Япония NSK, Германия RexRoth) 2005 г |
| 4 | Линеен водач | Тайван HIWIN/ABBA високо прецизен водач H25 |
| 5 | Серво блок | Серво мотор Panasonic 750W/Ncstudio |
| 6 | Лагер на тел. прът | Тайвански TPI прецизен лагер |
| 7 | Импулсно захранване | Тайван Минг вътък |
| 8 | Електрически ключ | Китайски намек |
| 9 | конвертор | * Квадратен конвертор |
1. Портална фреза: включително портална фреза и бормашина, портална фреза и рендосваща машина и фреза с двойна колона се използват за обработка на големи части.
2. Фреза с една колона и фреза с едно рамо: хоризонталната фрезова глава на първата може да се движи по направляващата релса на колоната, масата за надлъжно подаване; Крайната фрезова глава на последния може да се движи хоризонтално по дължината на направляващата релса на конзолата, а конзолата може също да регулира височината по дължината на направляващата релса на колоната. И двете се използват за обработка на големи части.
3. масата не повдига фреза: има два вида правоъгълна работна маса и кръгла работна маса, е среден размер фреза между фреза с повдигаща маса и портална фреза. Вертикалното му движение се осъществява чрез повдигане на фрезовата глава върху колоната.
4. Фреза за инструменти: малка фреза с повдигаща маса, използвана за обработка на инструменти и други малки части.
5.Инструментална фреза: Използва се за производство на форми и инструменти, оборудвана с вертикална фрезова глава, универсална ъглова маса и щепсел и други аксесоари, но също така и за пробиване, пробиване и интерполационна обработка.
6. Други фрезови машини: като шпонкова фреза, CAM фреза, фреза с колянов вал, фреза с валцоваща греда и фреза с квадратни слитъци и др., са специални фрезови машини, произведени за обработка на съответния детайл.

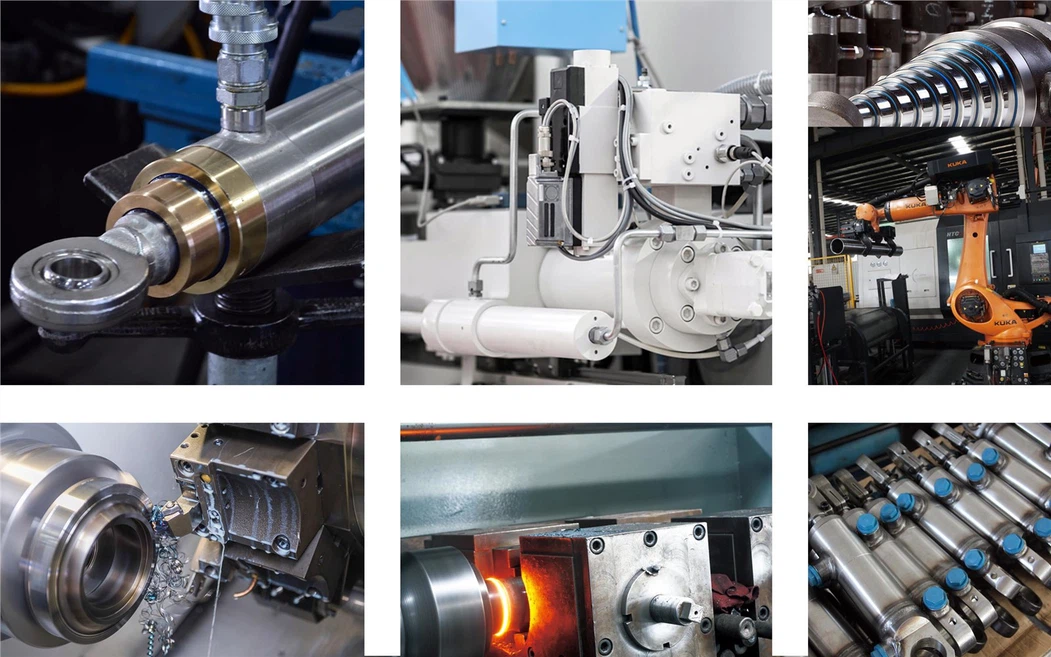

HCIC предлага пълна персонализация за всички хидравлични цилиндри:
