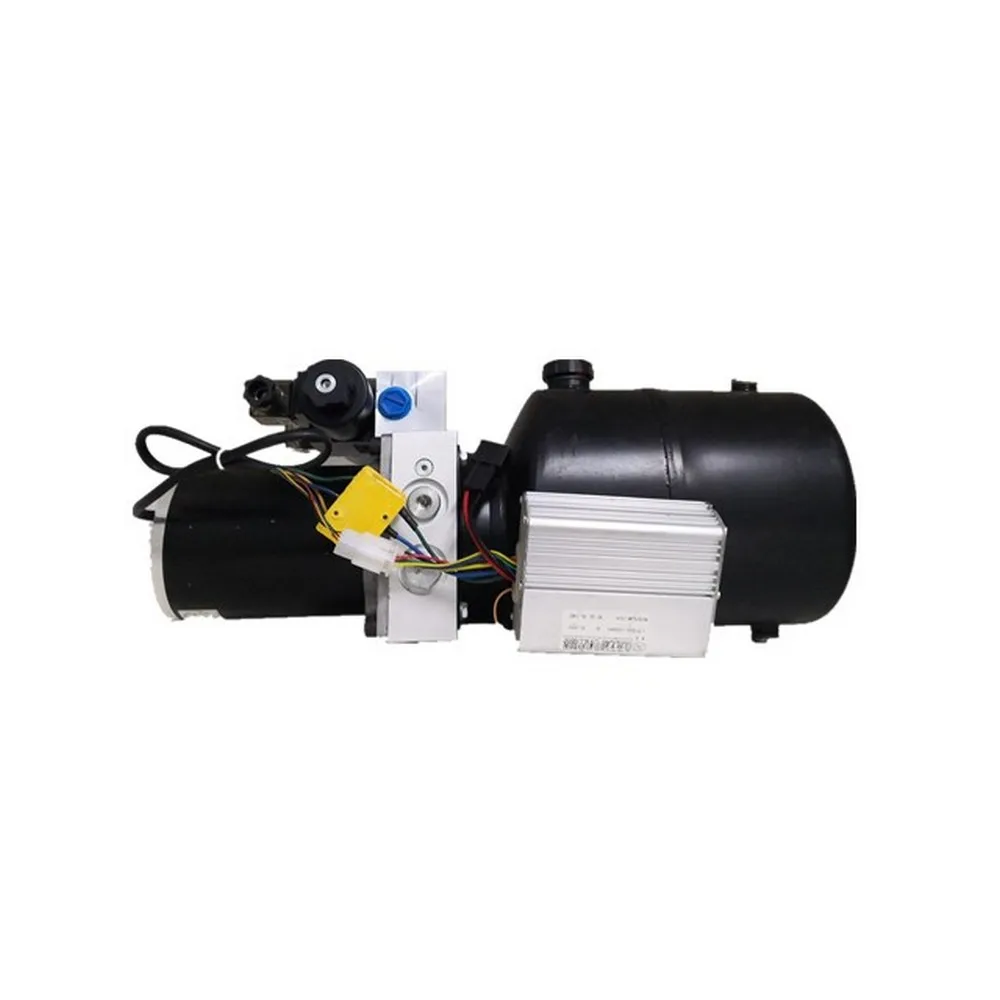

HCIC DC хидравлични агрегати за самосвални ремаркета, самосвали и подемници. 12V/24V електрическа помпа с 2,0-4,5 kW двигател, 16-25 MPa налягане, SAE портове. 6 стандартни модела в наличност. Сертифициран по ISO 9001.
Motor Power:
2,0 kW/3,0kW/4,5kWVoltage:
12DC/24DCMax Flow:
9/14/22 л/минDC хидравличният захранващ блок е сърцето на мобилната хидравлика без PTO, а не аксесоарите.

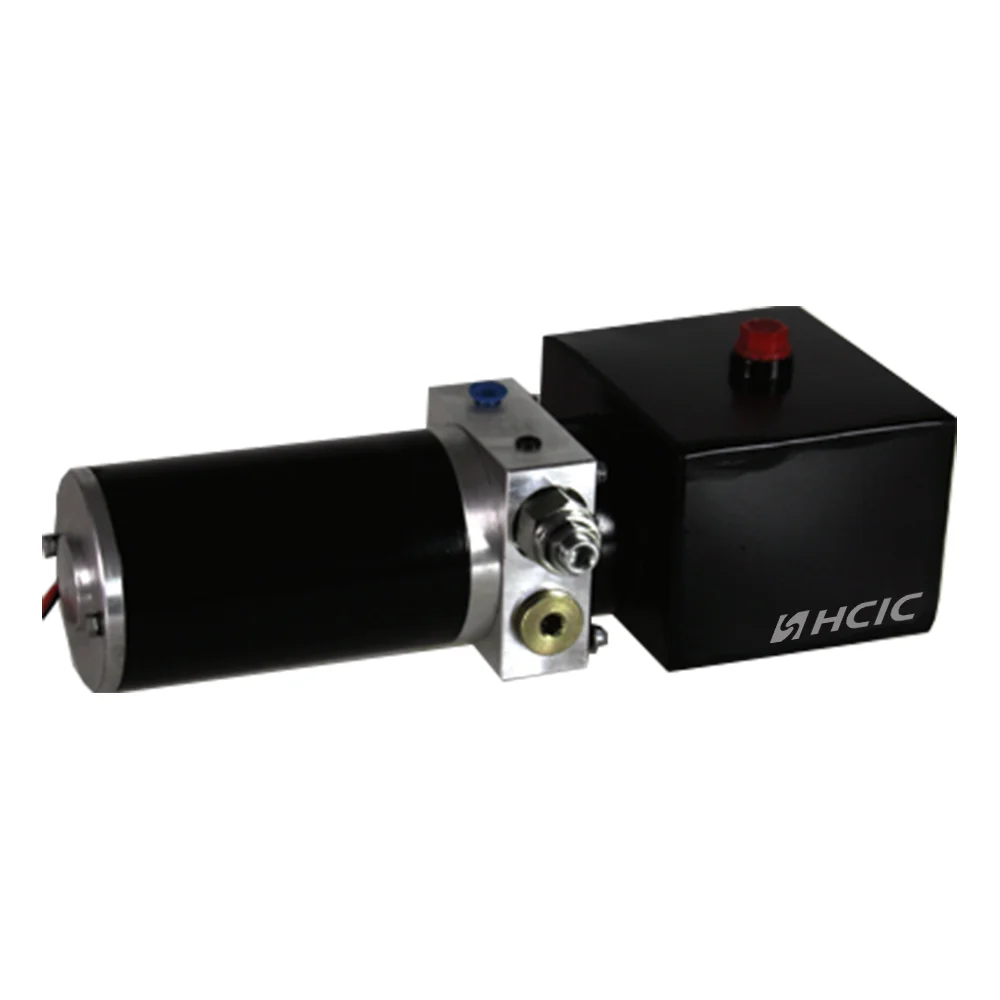

Устройствата от серията HCIC PU са напълно изградени в Джинан — без аутсорсинг, без бял етикет. Всеки използва нашия вътрешен двигател с навиване, съвпадаща с натоварването зъбна помпа и клапанни блокове, обработени на нашето цилиндрично CNC оборудване.
Работейки с 12V/24V батерии за камиони, той захранва цилиндри за подемници на самосвални ремаркета, ножични асансьори и накланящи се палуби. Няма ВОМ или работещ двигател; просто закачете кабели и маркучи.
Типичните повреди идват от кабели с малък размер, задържан въздух или неправилно регулирани предпазни клапани. Всяка единица е тествана при натоварване 3 минути при 110% налягане. Уреди с над 8% скок на потреблението на усилвател се калибрират повторно.
Ние навиваме нашите собствени DC двигатели. 2-полюсен серийно навит, изолация от клас H, номинална до 180°C. PU-2000 работи с 2,0 kW двигател. PU-4500 работи с 4,5 kW двигател. Разликата не е само в мощността - това е работен цикъл.
Мотор от 2,0 kW на 12V система дърпа приблизително 200 ампера при пълно натоварване. Повечето батерии за камиони могат да се справят с това за 30-45 секунди при нормално време. Под -10°C искате 4,5 kW мотор на 24V система. Студеното масло е гъсто. Маргинален мотор ще спре.
Арматурата е динамично балансирана до толеранс G6.3. Ние проверяваме всеки двигател на Megger при 500V DC преди монтажа. Изолационно съпротивление под 20 MΩ = отхвърляне.
Зъбна помпа. Алуминиев корпус. Зъбни колела от закалена стомана, шлифовани до 0,8 μm Ra повърхностно покритие на страните на зъбите.
Диапазон на изместване:
Защо това има значение: дебит = работен обем × обороти на двигателя. Помпа от 3,2 кубика при 2800 RPM ви дава около 9 литра в минута. Това определя колко бързо се движи вашият цилиндър. 40-инчов ходов цилиндър с 4-инчов отвор се нуждае от приблизително 8,2 литра, за да се удължи напълно. При 9 л/мин това се случва за около 55 секунди. Променете работния обем на помпата и ще промените тази скорост. Проста математика. Без магия.
CNC машинно изработен от алуминиева заготовка 6061-T6. Не е гласувано. Лятите тела имат порьозност. Научихме, че през 2005 г. след партида от 200 единици се върнаха с пукнатини, разпространяващи се от празнини при отливане.
Стандартна конфигурация:
Релефът е настроен и запечатан фабрично на 1,1 × номиналното налягане на системата. Ние използваме стенд за изпитване, зареден с азот, а не тестер за мъртво тегло. Тестерите за мъртво тегло са подходящи за лаборатории за калибриране; те не улавят динамичния дрейф на налягането при напукване.
Стоманен резервоар с хоризонтален монтаж. 2 мм стена. Прахово боядисана отвътре и отвън. Вътрешна преграда за намаляване на пръскането на масло върху неравен терен.
Капацитети: 4L, 6L, 8L, 12L, 15L.
Капачката за обезвъздушаване има филтърен елемент от 40 микрона. Ще се изненадате колко единици се повредят, защото някой е изгубил вентилационната капачка и е попаднала мръсотия. Песъчинка от 150 микрона ще унищожи корпуса на зъбната помпа за около 20 цикъла.
| Параметър | ПУ-2000 | PU-3000 | PU-4500 |
|---|---|---|---|
| Мощност на двигателя | 2,0 kW | 3,0 kW | 4,5 kW |
| Напрежение | 12V DC | 12V / 24V DC | 24V DC |
| Максимален ток | 200A при 12V | 285A при 12V / 145A при 24V | 210A при 24V |
| Максимален поток | 9 л/мин | 14 л/мин | 22 л/мин |
| Номинално налягане | 16 MPa (2320 PSI) | 20 MPa (2900 PSI) | 25 MPa (3625 PSI) |
| Капацитет на резервоара | 4L / 6L / 8L | 6L / 8L / 12L | 8L / 12L / 15L |
| Работен цикъл | S3 – 10% | S3 – 15% | S3 – 15% |
| Тегло (сухо, 8L) | 18 кг | 24 кг | 32 кг |
Това е 70% от доставката на нашите PU-серии. Едноосно 5-тонно самосвално ремарке с 4-степенен телескопичен подемник се нуждае от приблизително 16 MPa, за да разруши товара при ъгъл на накланяне 45°. PU-3000 при 20 MPa дава 25% марж. Тази граница има значение, когато товарът е мокър пясък, а не сух чакъл.

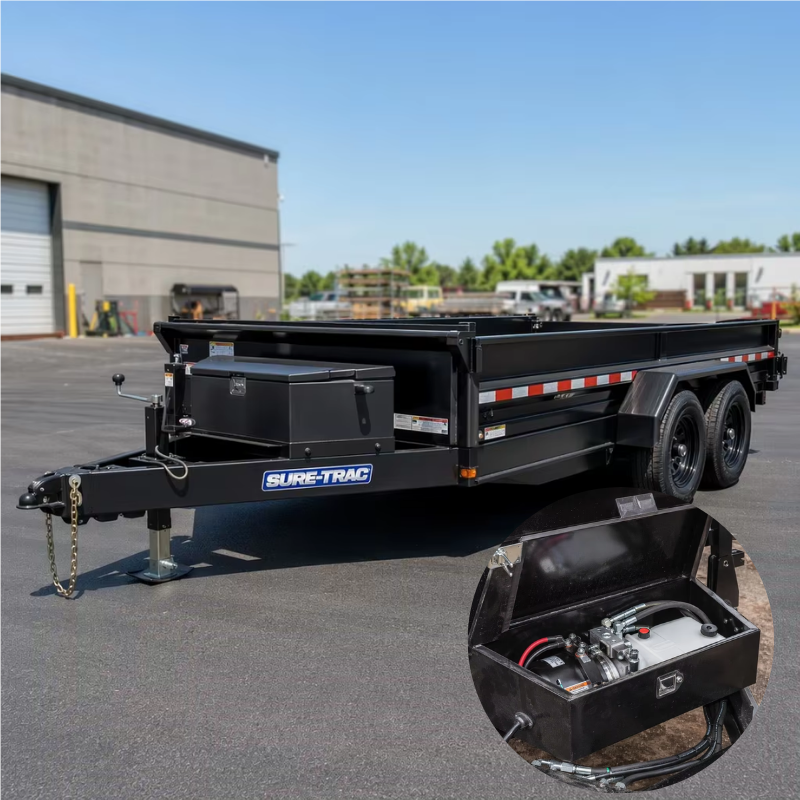

Устройството се монтира на езика на ремаркето, вътре в стоманен корпус. Кабелът от батерията до мотора трябва да бъде минимум 35 mm² за линии под 3 метра. Ние включваме 200A контакторно реле с всеки модул. Не пропускайте релето. Ще заварите контактите на соленоида в ръчния контролер.
Изискване за по-нисък поток. Едностепенен 3-инчов цилиндър с диаметър 24 инча се нуждае от около 2,8 литра за удължаване. При 5 L/min от PU-2000 с помпа от 2,0 cc, този дек се накланя за приблизително 34 секунди. Достатъчно гладка, за да не се клати колата.
Тези приложения изискват задържане. Когато цилиндърът спре, той трябва да остане спрян — без пълзене, без дрейф над 8 часа. Ние специфицираме пилотно управляван възвратен клапан на клапанния блок за тези поръчки. Тапата седи срещу припокрита повърхност. Изтичане при 80% номинално налягане: по-малко от 0,1 cc в минута.
Нашата PU-серия е предварително съобразена с HCIC цилиндри за телфери:
| Модел на подемник | Препоръчва се PU | Бележки |
|---|---|---|
| 310 / 416 | PU-2000 (12V) | Лекотоварни, едноосни ремаркета |
| 516 / 520 | PU-3000 (12V/24V) | Среден клас, 5-8 тона капацитет |
| 616 / 620 / 621 | PU-3000 (24V) | Тежка едноосна, 8-12 тона |
| 625 / 630 | PU-4500 (24V) | Тандемна ос, 12-15+ тона |
Корпусът на двигателя започва като стоманена тръба 1050. Ние го изрязахме, обърнахме към двата края и пробихме гнездото на статора до толеранс H7 на CNC струг. Статорът е притиснат с 0,02 mm намеса. Твърде хлабаво и вибрира. Твърде стегнато и напуква корпуса при студено време.
Зъбните колела на помпата са шлифовани от 20CrMnTi, след което са карбуризирани до 0,8-1,0 mm дълбочина на корпуса при 58-62 HRC. Корпусът на зъбното колело е шлифован до 0,4 μm Ra отвор. Хлабина на върха на зъбното колело: 0,06-0,10 мм. Под 0,06 мм и топлинното разширение блокира зъбните колела. Над 0,10 mm и обемната ефективност пада под 85%.
Всяка сглобена единица отива на тестовия стенд. Регистрираме:
Всички данни влизат в тестов лист със сериен номер. Получавате копие с устройството.
HCIC произвежда хидравлични продукти от 1998 г. 300+ служители. Три фабрики в провинция Шандонг. 54+ милиона щатски долара годишни продажби. Продуктите се доставят до над 50 държави.
Ние не сме търговско дружество. Ние притежаваме CNC линиите, заваръчните клетки, хонинговите машини и тестовите стендове. Когато ни изпратите имейл за хидравличен агрегат, вие говорите с хората, които са изработили вентилния блок, а не с посредник, който никога не е виждал вътрешността на помпа.
Нашият екип за научноизследователска и развойна дейност включва 10 инженери с 15-25 години всеки в хидравликата. Ние не просто копираме дизайни на конкуренти. Когато клиент ни изпрати доклад за повреда, нашият инженерен екип прави пълна дисекция — металургия, повърхностно покритие, проверка на размерите — и издава коригиращо действие в рамките на 14 дни.
Сертифициран по ISO 9001:2015. Вътрешна линия за азотиране QPQ. Тестване със солен спрей по ASTM B117.
