Прегледайте размерите на хидравличния цилиндър с двойна скоба 53-4592-106, 106,06-инчов ход, 3/4-инчов NPTF порт и 208 lb каталожно тегло за дълготрайно OEM оборудване.
Stroke:
2 694 ммClosed length,:
1 219 ммExtended length:
3 913 ммPort:

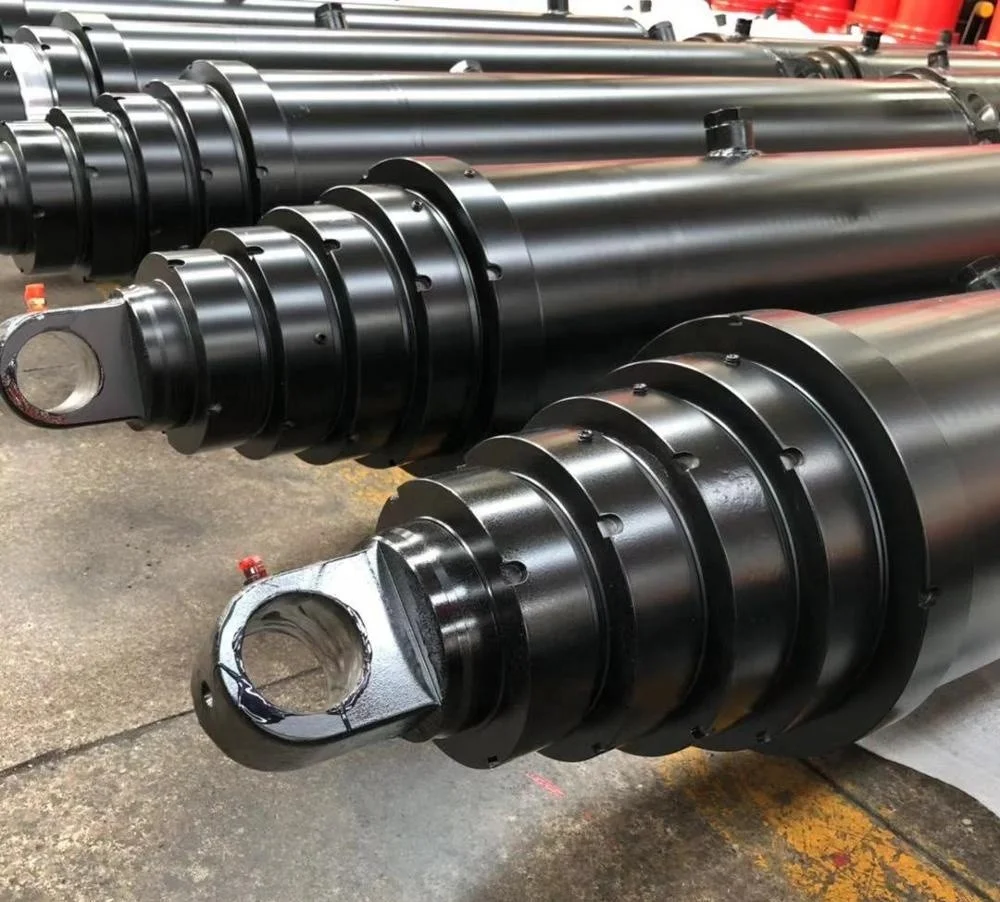

3/4 в NPTFХидравличният цилиндър с двойна скоба 53-4592-106 е модел от серия 4000 с дълъг ход, включен в каталога HCIC-2026. Неговият каталожен ход от 106,06 инча го поставя в дискусия за инсталиране, различна от компактен задвижващ механизъм: машината трябва да има място за дълга промяна на разстоянието между щифта и центъра, а скобите и маркучите трябва да останат контролирани през пълното движение.
За OEM строител или екип за поддръжка, полезна отправна точка е пълният ред с размери. Той включва ход, затворена дължина, удължена дължина, монтажни размери, порт, обем на маслото и тегло. Тези стойности помагат на инженерите да сравнят модела със съществуващ цилиндър или ново оформление на машината, преди да поискат оферта за проект.

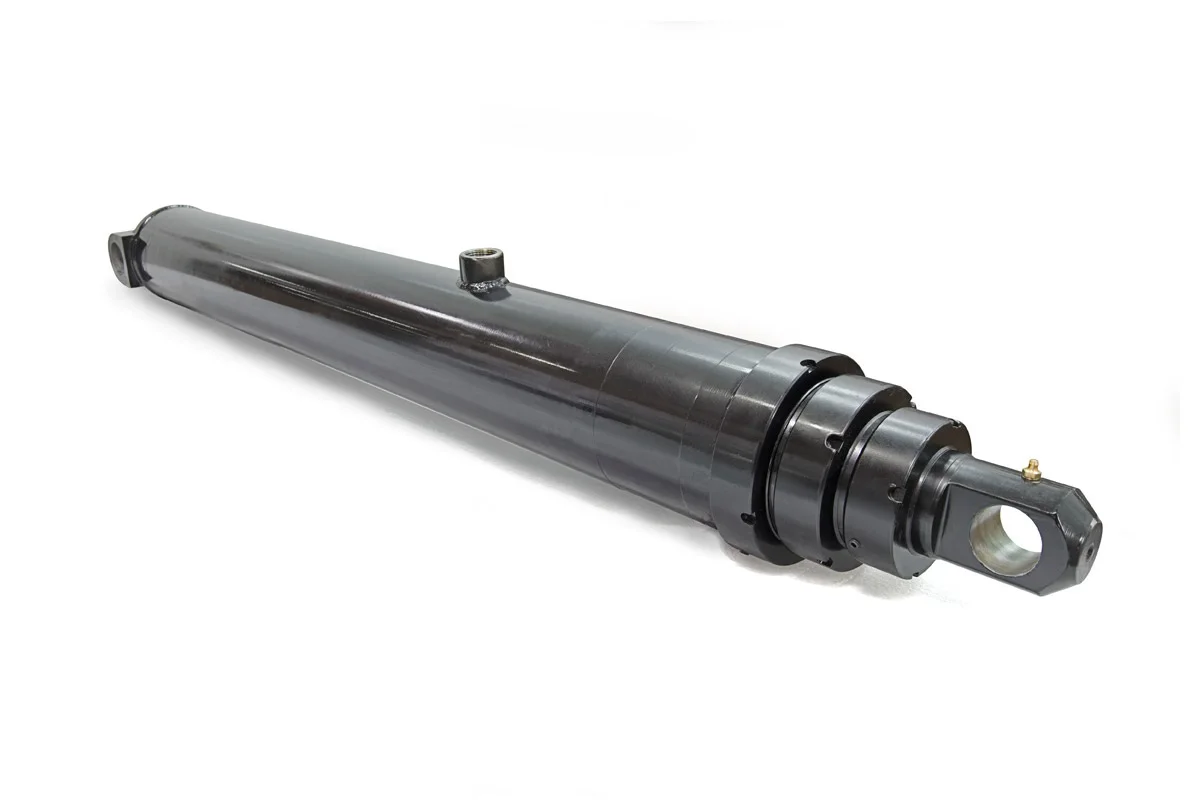

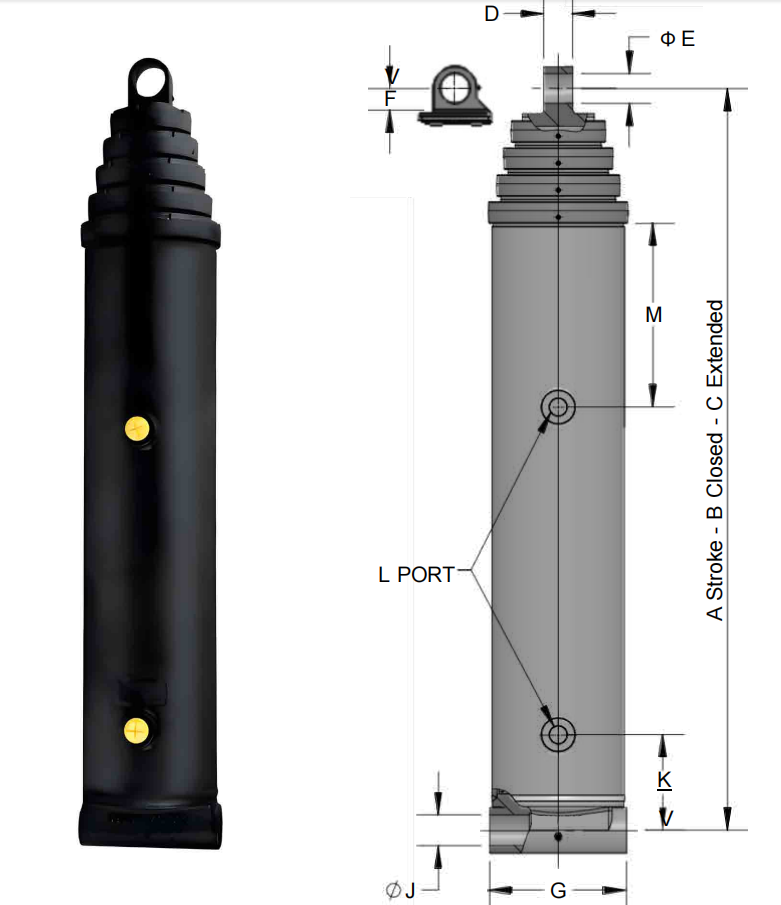

| Артикул | Инчова стойност | Метрична стойност |
|---|---|---|
| Модел | 53-4592-106 | 53-4592-106 |
| Серия | Серия 4000 | Серия 4000 |
| Инсулт, А | 106.06 инча | 2 694 мм |
| Затворена дължина, B | 48,00 инча | 1 219 мм |
| Удължена дължина, C | 154.06 инча | 3 913 мм |
| Измерение D | 1,50 инча | 38 мм |
| Измерение E | 2,06 инча | 52 мм |
| Размер F | 2,00 инча | 51 мм |
| Измерение G | 7,00 инча | 178 мм |
| Измерение Дж | 2,06 инча | 52 мм |
| Измерение К | 19,50 инча | 495 мм |
| Порт | 3/4 в NPTF | 3/4 в NPTF |
Каталогът не предоставя универсална гаранция за налягане, натоварване или експлоатационен живот за 53-4592-106. Окончателният избор изисква реален път на натоварване на машината, хидравлични условия и преглед на безопасността.

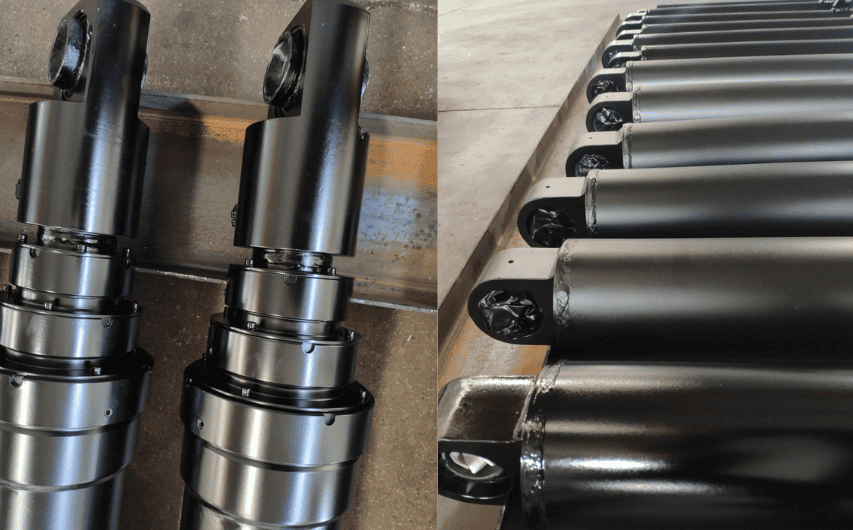

Цилиндър от щифт до щифт не работи изолирано. Фиксираният щифт, подвижният щифт и свързаният механизъм определят движението. За 53-4592-106 каталогът изброява 48,00 инча затворен и 154,06 инча разширен. Следователно машината се нуждае от контролиран път през голяма промяна в разстоянието между щифта и центъра.
Преди монтаж картографирайте двете крайни позиции и няколко междинни позиции. Проверете дали цилиндърът остава в предвидения диапазон на ъгъл, дали монтажните скоби носят товара в правилната посока и дали околната конструкция оставя място за движение на тялото, пръта, щифтовете и маркуча.
Дългият ход също прави фрезоването по-важно. Маркучите трябва да следват движещия се възел, без да се разтягат, закачат или трият в рамката. Сервизните екипи трябва да могат да достигнат до порта и монтажния хардуер, без да демонтират несвързано оборудване.
Каталожните размери D, E, F, G, J и K осигуряват началната точка на размерите за монтажното разположение. Сравнете ги с чертежа на машината, вместо да приемате, че дългият ход е единственото изискване за монтиране.
Портът 3/4 в NPTF трябва да съответства на съществуващата практика за хидравличен водопровод и монтаж. Проверете адаптера, метода на уплътняване, радиуса на огъване на маркуча и ориентацията на порта, преди цилиндърът да бъде монтиран в ограничено пространство.
Продуктовият ред изброява 1,7 галона обем масло за пълнене и 6,0 галона разширен обем масло. Хидравличната система трябва да има достатъчен използваем обем на резервоара за цилиндъра, маркучите, клапанния блок и действителното работно положение. Тези каталожни стойности не са пълно изчисление на размера на резервоара.
Посоченото тегло е 208 lb. Тази стойност има значение по време на транспортиране, планиране на монтажа и проектиране на скоба. Осигурете безопасен метод на повдигане и потвърдете, че конструкцията на машината може да поддържа цилиндъра и да прехвърли работното натоварване през щифтовите съединения.
53-4592-106 може да бъде прегледан за дълготрайно OEM оборудване и проекти за подмяна, които използват цилиндър от щифт до щифт. Той е кандидат за механизми, при които неподвижните и подвижните монтажни точки са далеч една от друга при пълно разтягане, при условие че геометрията на машината съответства на каталожните размери.
Офертата не трябва да се основава само на номера на модела. HCIC се нуждае от чертежа на машината или точни полеви измервания, работно налягане, посока на натоварване, честота на цикъла, подробности за щифтовете и информация за хидравличната връзка, за да оцени приложението.
Хидравличният цилиндър 53-4592-106 от щифт до щифт е опция от серия 4000 с дълъг ход за механизми, които се нуждаят от определена промяна в разстоянието между щифта и центъра. Неговият 106,06-инчов ход, 48,00-инчова затворена дължина, 154,06-инчова разширена дължина, 3/4 инча NPTF порт, 1,7-галон стойност на запълване, 6,0-галон разширена стойност и 208 lb тегло по каталог дават на екипа на OEM точна основа за първоначален преглед на монтажа.
Изпратете пълната геометрия на движението, монтажните детайли, хидравличните данни и плана за обработка на HCIC, преди да поръчате. Тази информация е необходима, за да се определи дали този модел с дълъг ход съответства на цялата машина.
HCIC, известен също като Jinan Huachen Industrial Co., Ltd., доставя хидравлични цилиндри, хидравлични агрегати и свързани компоненти за превозно средство, обработка на отпадъци, строително и промишлено оборудване. Пригодността на продукта трябва да бъде потвърдена спрямо цялостния дизайн на машината и приложимите изисквания за безопасност.
