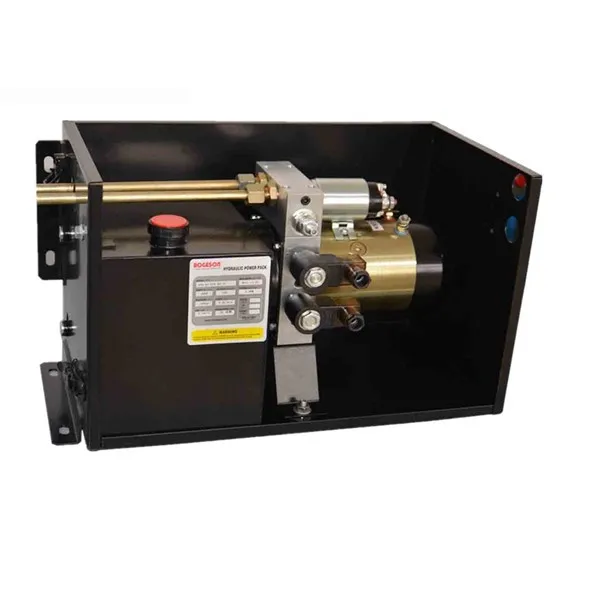

HCPGDD е хидравличен агрегат с двойно действие с двойно действие с поток от 1,2 GPM, резервоар от 8 галона, портове SAE #6 и две вериги за управление от 3000 PSI за самосвални ремаркета.
Type:
2 двойно действиеFlow:
1,2 GPMPort size:
SAE #6Tank size:
8 галДвойният хидравличен агрегат с двойно действие HCPGDD за самосвални ремаркета е посочен за системи, които се нуждаят от две независимо контролирани хидравлични функции с двойно действие. Каталогът HCIC-2026 идентифицира този модел с поток от 1,2 GPM, резервоар от 8 галона, 3000 PSI и две конфигурации на 4-посочен и 3-позиционен клапан със соленоид.
Това двойно разположение може да бъде уместно, когато един захранващ агрегат на ремарке трябва да управлява две отделни функции с двойно действие, като задвижващ механизъм за разтоварване и спомагателна хидравлична функция. Действителната верига все още трябва да бъде прегледана спрямо цилиндрите, захранването на батерията, последователността на клапаните, разположението на маркуча и наличното място за монтаж.
| Елемент | Каталожна информация |
|---|---|
| Модел | HCPGDD |
| Тип | 2 двойно действие |
| Поток | 1,2 GPM |
| Размер на порта | SAE #6 |
| Размер на резервоара | 8 гал |
| Спецификация на налягането | 3000 PSI |
| Клапан | Соленоидно управление; 4-посочен, 3-позиционен; 4-позиционен, 3-позиционен |
| Източник на каталог | HCIC‑2026, страница 16 |
Таблицата записва каталожните идентификационни данни. Той не установява универсален капацитет на повдигане, гарантирано време на цикъл, капацитет на едновременен поток или пълна конфигурация на окабеляването.
Хидравличната функция с двойно действие се нуждае от масло, насочено към двете страни на цилиндъра. Една посока удължава задвижващия механизъм; обратното положение на клапана изпраща масло към противоположната страна за задвижвано прибиране. Списъкът на HCPGDD показва две схеми на клапани с двойно действие, така че захранващият блок е различен от едноверижен HPU с двойно действие.
За производителя на OEM ремарке важният въпрос е как ще се използват двете функции. Ще бягат ли един по един? Една функция има ли приоритет? Контролната система предотвратява ли противоречиви команди? Колко поток е наличен, когато и двете вериги са активни? Тези точки трябва да бъдат потвърдени в хидравличната схема, а не да се предполагат от името на модела.
В каталога са изброени две конфигурации на 4-пътен и 3-позиционен клапан със соленоид. Това осигурява контролната структура, необходима за две функции с двойно действие, докато крайната контролна логика зависи от окабеляването, превключвателите, дистанционните управления и последователността на машината, избрани за ремаркето.
Посоченият поток от 1,2 GPM е отправна точка за оценка на скоростта на задвижващия механизъм. Ако две функции споделят наличния дебит на помпата, действителното време на движение зависи от разположението на веригата и последователността на работа. Не представяйте 1,2 GPM като гарантиран поток към двата цилиндъра едновременно без системно потвърждение.
Резервоарът от 8 галона е каталожната стойност за HCPGDD. Правилното работно ниво на маслото все пак трябва да се преразглежда спрямо обемите на цилиндъра, изместването от страната на пръта, обема на маркуча, обратния поток и монтажната позиция на резервоара. По-големият резервоар сам по себе си не решава недостатъчна верига на цилиндъра или неправилна последователност на клапаните.
Всяка хидравлична връзка трябва да се провери спрямо стандарта за маркуч и адаптер на ремаркето. Потвърдете кои портове принадлежат към всяка функция с двойно действие, идентифицирайте пътищата за налягане и връщане, осигурете адекватен радиус на огъване на маркуча и оставете достъп за обслужване.
HCPGDD е посочен в раздела HPU на HCIC за самосвални ремаркета. Една практична инсталация също така изисква място за двигателя, резервоара, окабеляването на клапана, кабелите на батерията и връзките на маркучите. Трябва да се вземат предвид пръски по пътя, вибрации, топлина и достъп за поддръжка, преди захранващият блок да бъде затворен.
HCPGDD може да бъде прегледан за самосвални ремаркета, които изискват две хидравлични функции с двойно действие от един пакет на силовия агрегат. Може да е от значение за OEM компилации, проекти за подмяна и системи за ремаркета с главен задвижващ механизъм плюс спомагателна функция.
Това не е автоматично правилният избор за единичен двойнодействащ цилиндър, верига за захранване/намаляване на силата на гравитацията или система, която се нуждае от различно разположение на потока и налягането. Приложението трябва да съответства на действителната контролна последователност.
За запитване за HCPGDD подгответе:
Тези подробности помагат на HCIC да прегледа двойната верига като цялостна система и да идентифицира всички специфични за проекта изисквания за окабеляване, маркуч или контрол преди производството.
Двойният хидравличен агрегат с двойно действие HCPGDD за самосвални ремаркета е дефинирана в каталога опция за две хидравлични функции с двойно действие. Неговите ключови идентификационни данни са поток от 1,2 GPM, портове SAE #6, резервоар от 8 галона, 3000 PSI и две конфигурации на 4-пътни и 3-позиционни клапани с електромагнитно управление.
За полезна оферта изпратете данните за двата цилиндъра, контролната последователност, електрическото захранване, хидравличната схема и снимките на монтажа. След това HCIC може да прегледа дали конфигурацията на HCPGDD пасва на цялата хидравлична система на ремаркето.
HCIC доставя хидравлични цилиндри, хидравлични агрегати и свързани хидравлични компоненти за транспортиране, обработка на отпадъци, строителство и индустриално оборудване. Пригодността на крайния продукт трябва да бъде потвърдена спрямо цялостния дизайн на машината и приложимите изисквания за безопасност.
