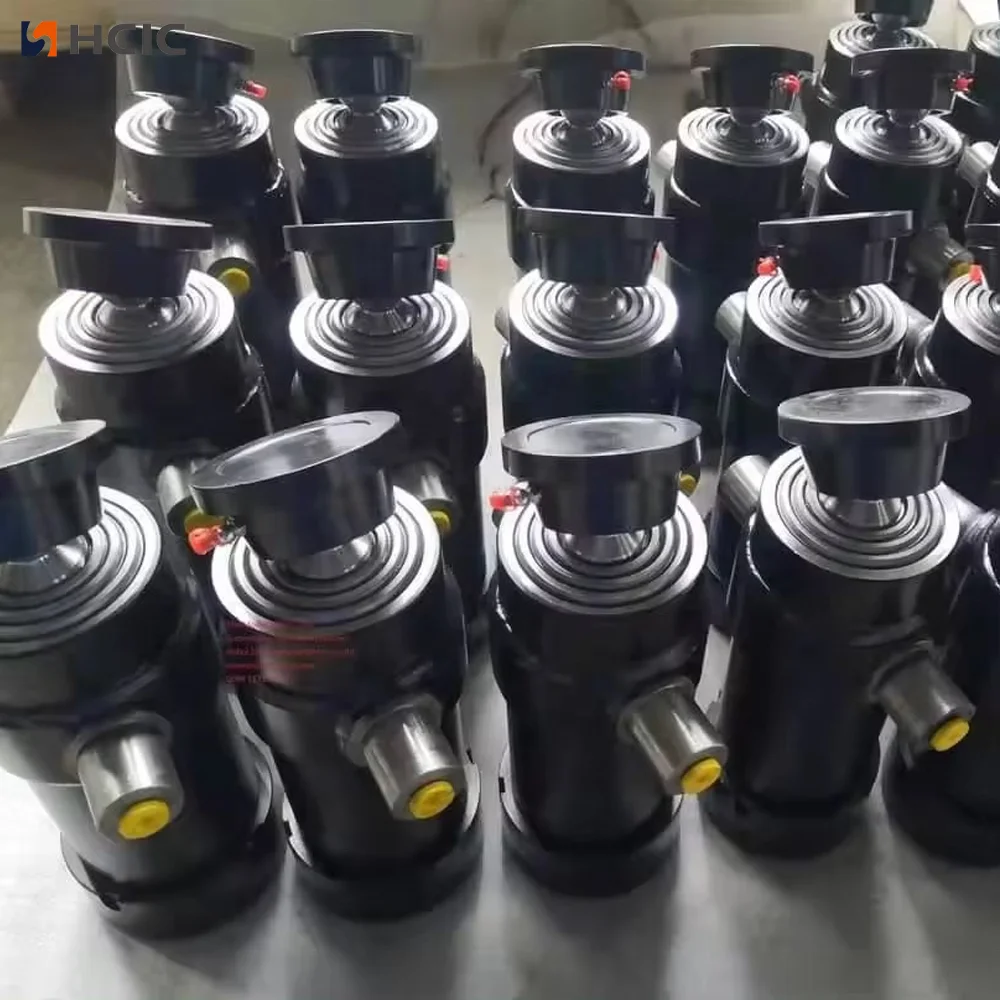

4TG-E130x1307 е четиристепенно самосвално ремарке с телескопичен хидравличен цилиндър с 1307 mm ход, 180 бара максимално работно налягане и 15–25 тона каталожен диапазон на накланяне.
Number of stages:
4 етапаStroke:
1307 ммMass:
58 кгWorking volume:
13,7 л4TG-E130x1307 е четиристепенно самосвално ремарке с телескопичен хидравличен цилиндър, включено в каталога HCIC-2026. Той е част от гамата за лекотоварни долни части за странично самосвални и трипосочни самосвални ремаркета, където дълъг ход трябва да пасне под каросерията и шасито.
Моделът осигурява дефинирана начална точка за преглед на OEM или резервен цилиндър: четири етапа, 1307 mm ход, 180 бара максимално работно налягане и каталожен диапазон на капацитет за преобръщане от 15–25 тона. Цилиндърът трябва да бъде съобразен с цялостната структура на ремаркето, хидравличната верига и монтажното устройство преди покупка.
| Параметър | Каталожна стойност |
|---|---|
| Модел | 4TG-E130x1307 |
| Тип продукт | Телескопичен хидравличен цилиндър отдолу |
| Брой етапи | 4 |
| Инсулт | 1307 мм |
| маса | 58 кг |
| Работен обем | 13,7 л |
| Максимално работно налягане | 180 бара |
| Диапазон на капацитета за разтоварване на каталога | 15-25 тона |
| Размер L | 545 мм |
| Измерение А | 216 мм |
| Измерение B | 329 мм |
| Измерение C | 132 мм |
| Измерение D | 92 мм |
| Измерение E | 58 мм |
Стойностите по-горе са записани от таблицата за телескопичен хидравличен цилиндър под тялото в предоставения каталог HCIC-2026, PDF страница 18. В отпечатаната таблица редът за 4TG-E130x1307 показва четири етапа, 1307 mm ход, 58 kg маса, 13,7 L работен обем и 180 бара максимално работно налягане.

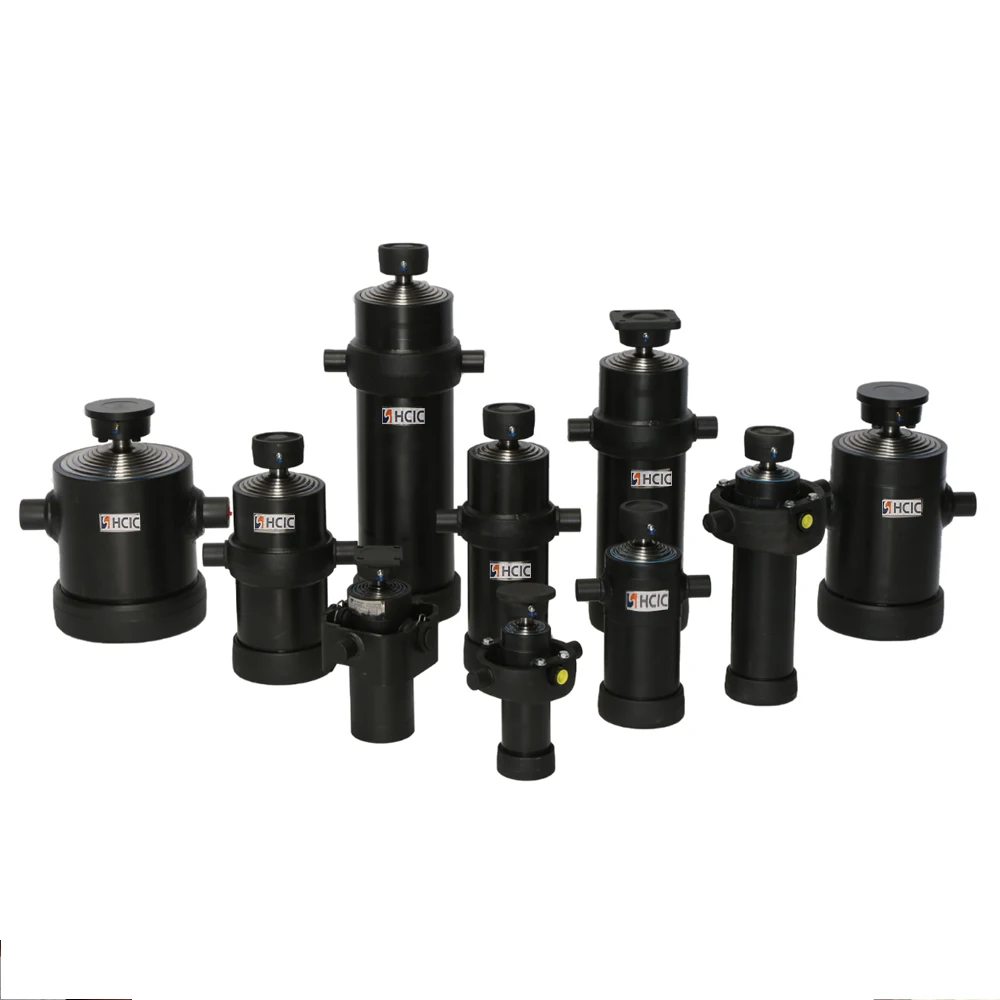

Телескопичният цилиндър използва вложени етапи, за да произведе по-дълго работно движение, без да изисква пълната разтегната дължина при прибиране. Това разположение е полезно при самосвални ремаркета, където наличното пространство под каросерията е ограничено, но системата за самообръщане все още се нуждае от достатъчно движение.
4TG-E130x1307 има четири степени и посочен ход от 1307 mm. Неговият L размер от 545 mm осигурява отправна точка за планиране на затворено пространство, но инсталацията трябва също така да вземе предвид стойката на цилиндъра, щифта или връзката с ухо, елементите на шасито, маркучите и пълния път на движение на каросерията.
Цилиндърът не определя резултата от преобръщане сам по себе си. Местоположението на пантите, телесното тегло, разпределението на натоварването, ъгълът на накланяне, потокът на помпата и защитата срещу разтоварване влияят върху силата и скоростта, необходими по време на цикъла.

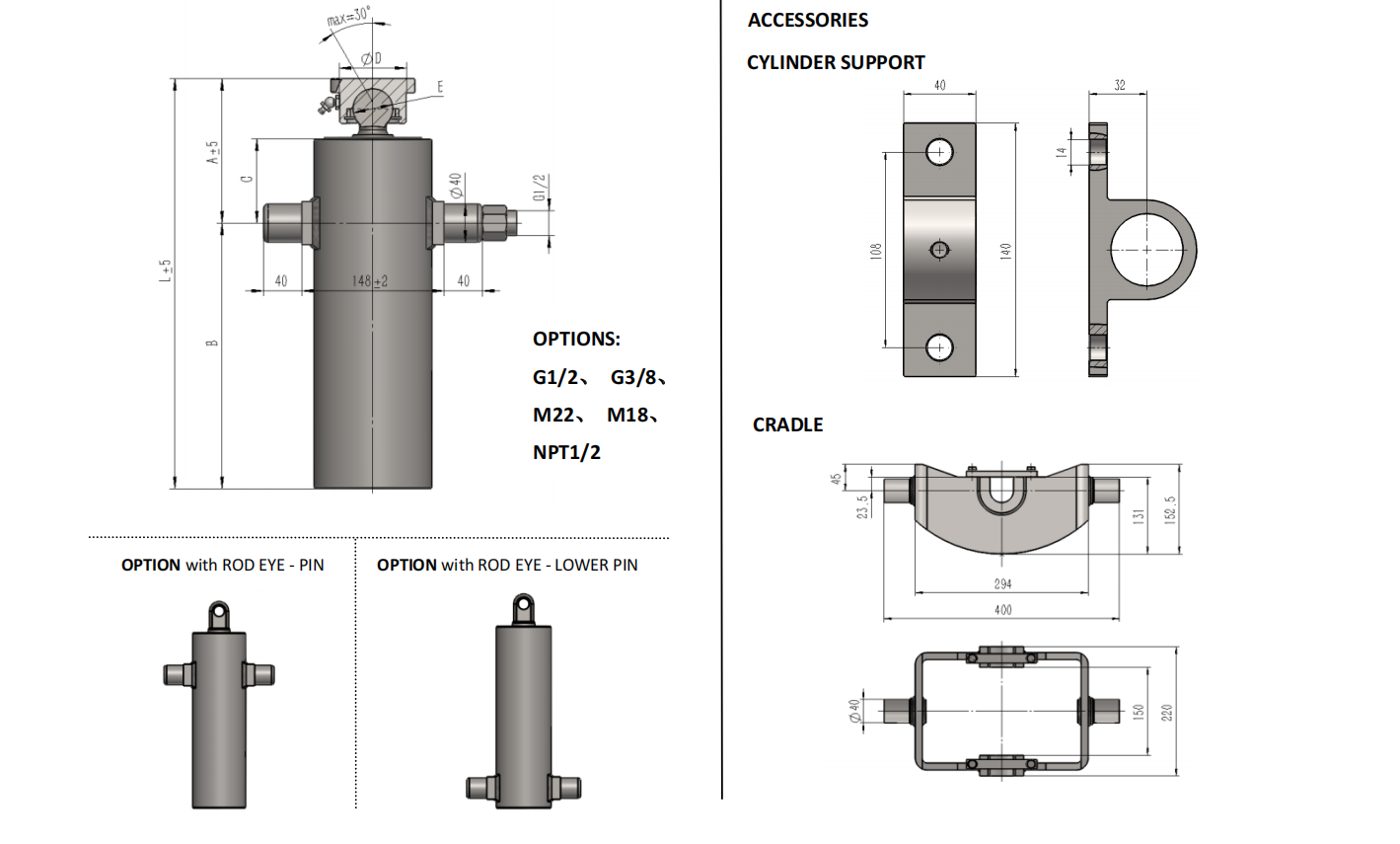

Започнете с посочения размер L и монтажните размери A–E. Сравнете ги с чертежа на ремаркето или измерената монтажна площ. След това проверете цилиндъра през пълната дъга на накланяне. Цилиндър може да освободи шасито, когато каросерията е затворена, но да докосне напречна греда или скоба, когато каросерията се повдига.

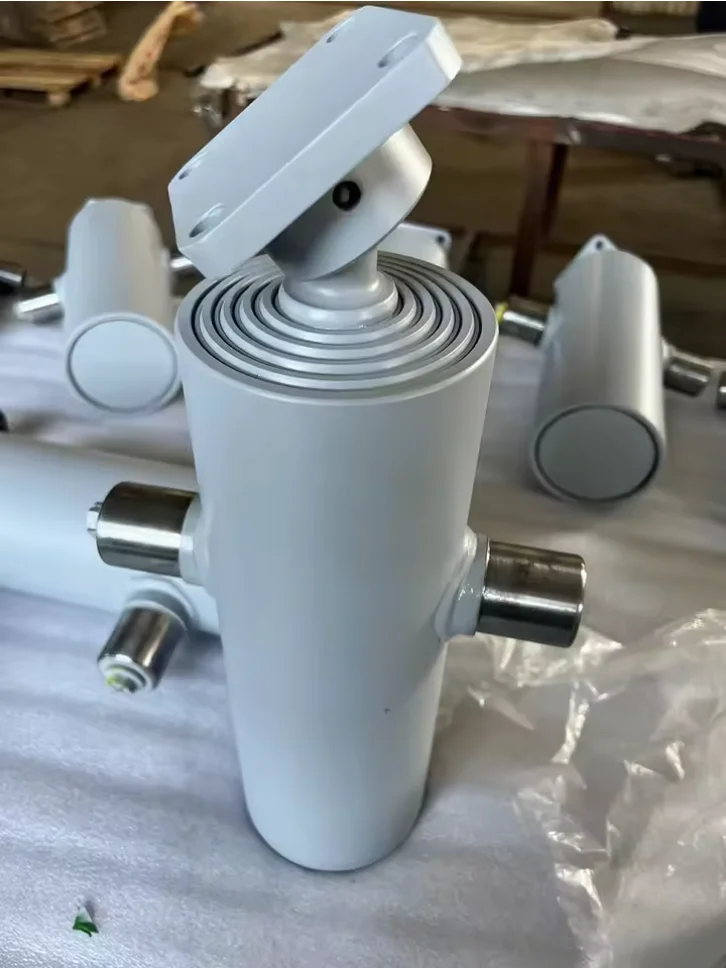

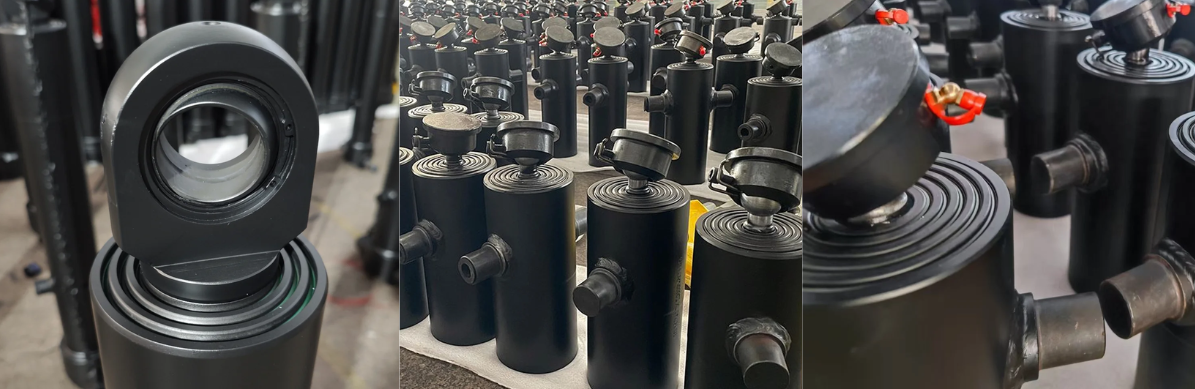

Страницата на каталога показва опции за ухо на пръта и долен щифт за гамата цилиндри в долната част, заедно с препратки към опорна люлка. Точната връзка и разположението на гнездото за 4TG-E130x1307 трябва да бъдат потвърдени от чертежа на проекта. Не предполагайте, че подобен на вид телескопичен цилиндър ще използва същото разстояние между щифтовете или метод на монтиране.

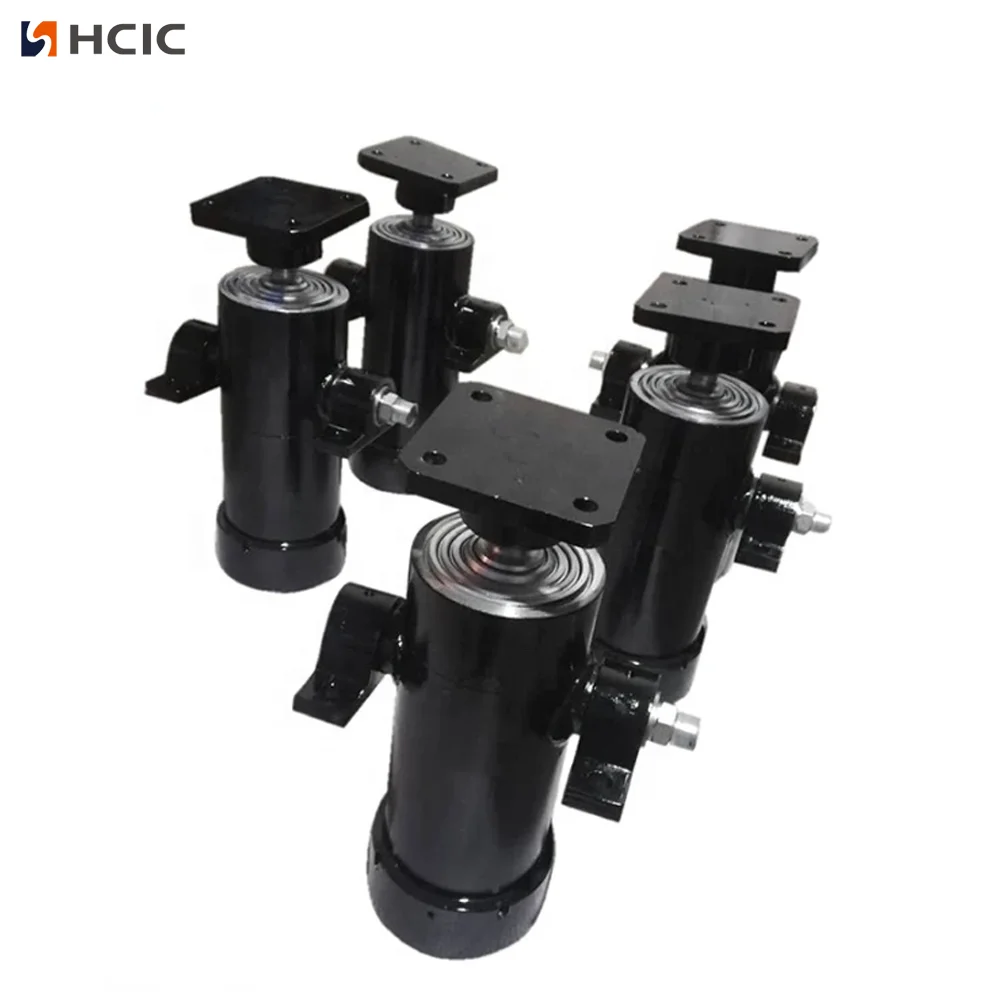

Цилиндърът трябва да бъде поддържан и подравнен чрез монтажната конструкция на ремаркето. Скобите не трябва да насилват цилиндъра в позиция или да създават странично натоварване по време на удължаване. Проверете щифтовете, опората, маркучите и близките елементи на рамката, преди да приложите натоварване.
В каталога е посочено максимално работно налягане от 180 бара за 4TG-E130x1307. Помпата, предпазният клапан, размерът на маркуча, обемът на маслото и контролната верига трябва да бъдат прегледани спрямо това изискване. Работното налягане не е същото като гарантирания капацитет на повдигане; действителната сила зависи от хидравличното налягане, ефективната площ и механичната геометрия на ремаркето.

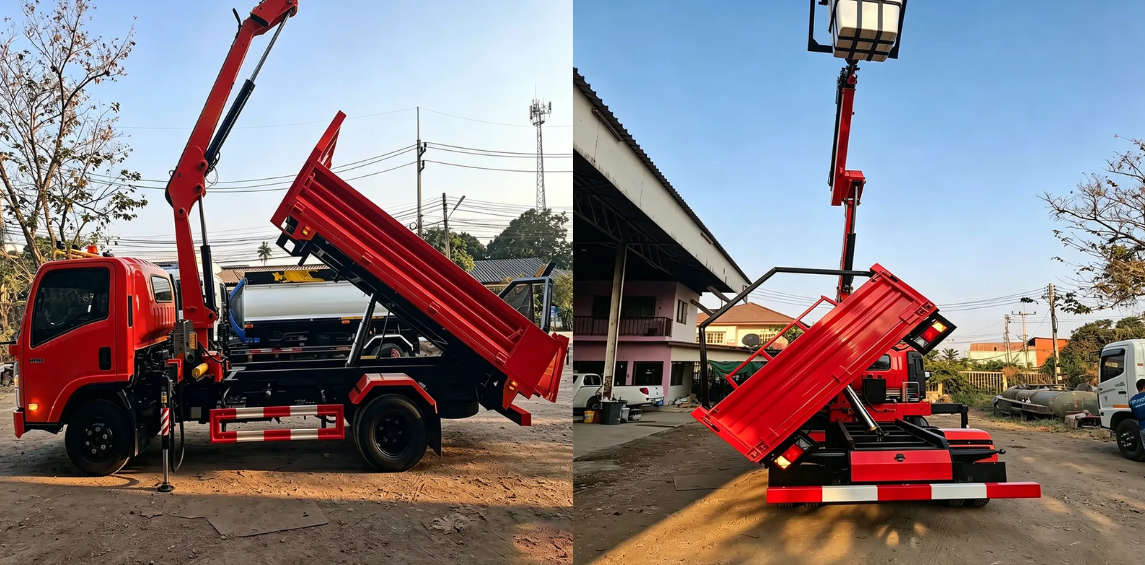

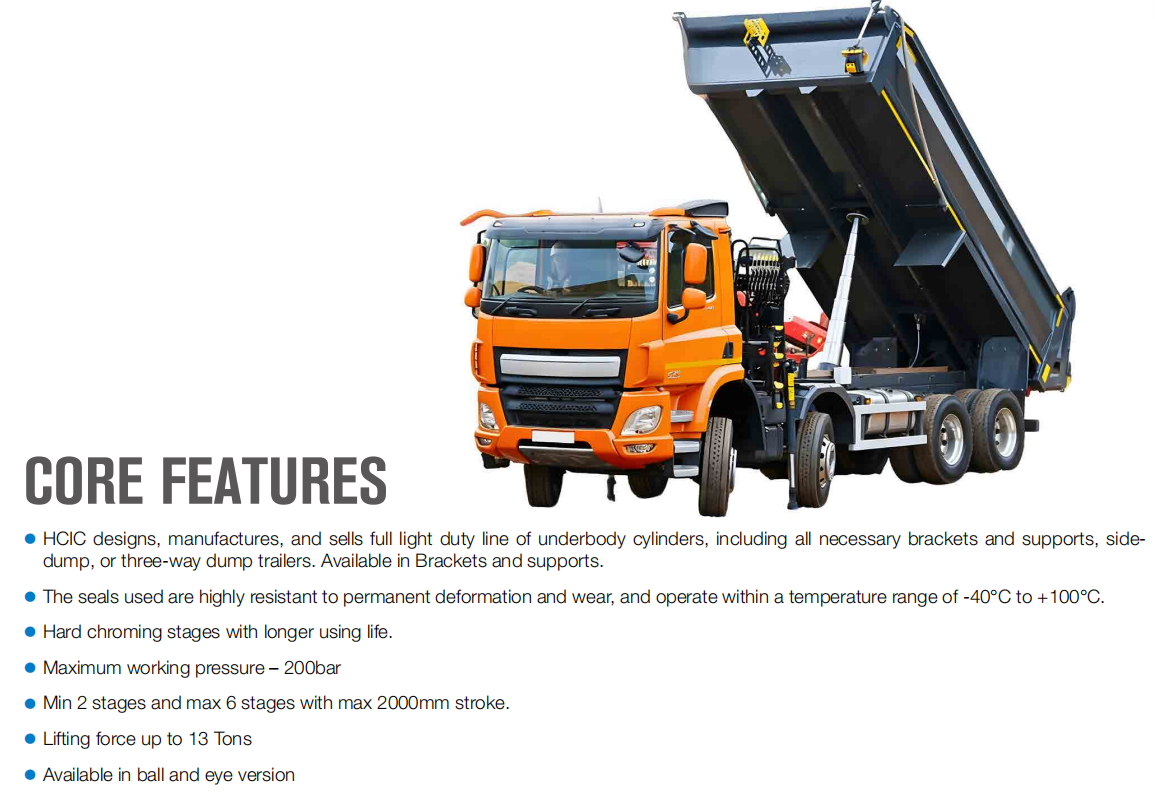

4TG-E130x1307 е от значение за проекти за самосвални ремаркета, които се нуждаят от четиристепенен телескопичен хидравличен цилиндър под каросерията с 1307 mm ход. Може да се има предвид за оформления на страничен самосвал и трипосочен самосвал-ремарке, когато наличното пространство за инсталиране и диапазонът на приложение на каталога съответстват на проекта.
В каталога е посочен диапазон от 15–25 тона товароподемност. Отнасяйте се към това като към препратка към каталожно приложение, а не към универсално одобрение на полезен товар. Каросерията на ремаркето, структурата на пантите, здравината на шасито, разпределението на товара и хидравличната система трябва да бъдат оценени заедно.
За 4TG-E130x1307 OEM или запитване за замяна, изпратете:
Тази информация помага да се отдели директната подмяна на цилиндър от препроектирането на монтажната или хидравличната система.
4TG-E130x1307 дава на конструкторите на ремаркета дефинирана четиристепенна опция за цилиндър на дъното на каросерията с 1307 mm ход, 58 kg маса, 180 бара максимално работно налягане, 13,7 L работен обем и 15–25 тона каталожен диапазон на накланяне.
Изпратете чертежа на ремаркето, монтажните измервания и хидравличните данни до HCIC за преглед на монтажа преди поръчка.
