Цилиндър на стрелата на предния товарач

I. Какво представлява този цилиндър

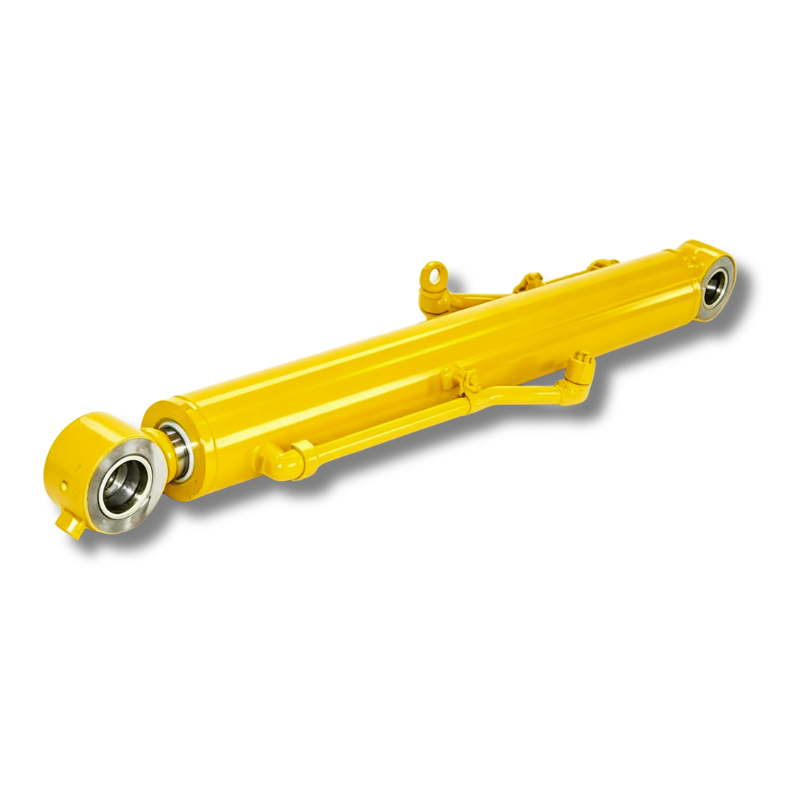

H-001-7057 е цилиндър на стрелата за преден товарач за камиони за отпадъци. Един продукт, една работа: завъртете повдигащите рамена, които се простират напред, вземете контейнер за боклук и го вдигнете над кабината в бункера.

Спецификацията: 4,5-инчов отвор, 2,5-инчов прът, 41,5-инчов ход. И характеристиката, която го отличава от обикновения цилиндър на рамото — омекотяване в края на хода.

Каталогът го изброява за приложението на ръката на предния товарач H Half Pack. Ако вашият автопарк работи с челни товарачи в стил половин пакет, това е класът на цилиндъра на ръката, който използват тези каросерии.

II. Проверени спецификации

От каталога на HCIC 2026:

III. Омекотяването - защо този цилиндър е различен

Рамото на предния товарач върши жестока работа. Той завърта зареден контейнер през дъга и спира силно в края на хода. Без омекотяване, това спиране е механичен удар: буталото удря крайната капачка, товарът се движи напред, рамката изпъшка и уплътненията поемат удара.

Правете това няколкостотин пъти седмично, петдесет седмици в годината и щетите се увеличават:

• Крайна капачка се напуква от многократен удар
• Умора на монтажните уши в издатините на щифта
• Повреда на уплътнението от буталото, което удря уплътнението
• Шум, който казва на водача, че нещо не е наред, преди да се счупи

Омекотеният дизайн променя последните сантиметри от пътуването. Когато буталото се приближи до края, то влиза в амортизираща втулка. Уловеното масло се изтласква през дозиращ отвор, вместо да излиза свободно. Забавянето става контролирано. Буталото се забавя, спира и се установява - вместо да се затръшва.

Резултатът не е по-меко изпълнение. Това е по-трудно изпълнение при повече цикли. По-малко удари на цикъл означава, че цилиндърът, монтажът и структурата на рамото оцеляват по-дълго.

Ако сменяте повреден цилиндър на рамото на камион с висок цикъл, омекотяването е правилната спецификация - не надграждане.

IV. Геометрията - какво означава 4,5 × 2,5 × 41,5

4,5-инчов отвор.Това е генераторът на сила. Работното налягане, действащо върху областта на буталото, създава повдигаща сила на рамото. 4,5-инчовият отвор е класът, който обработва стандартни контейнери за битови и търговски отпадъци.

2,5-инчов прът.Прътът носи натоварването на натиск, когато ръката натиска, и натоварването на опън, когато дърпа. Диаметърът от 2,5 инча придава здравина на колоната, за да устои на изкълчване при странично натоварване — а рамената на предния товарач поемат странично натоварване, тъй като контейнерът се люлее върху кабели или вериги.

41,5-инчов ход.Разстоянието за движение, което рамото трябва да измине от позицията на приземяване на земята до разтоварването над кабината. Ходът е геометрично решение - твърде къс и ръката не може да завърши дъгата; твърде дълго и цилиндърът се движи прекалено много и тялото пречи.

Трите числа работят заедно. Сменете едно и движението на ръката се променя. Ето защо ние изграждаме според спецификацията на каталога, а не „достатъчно близо“.

V. Какво прави работата с този цилиндър

H-001-7057 работи на открито, напълно изложен. Прътът се простира над кабината при всеки цикъл, в пръскане с пътна сол през зимата, прах и песъчинки на сметищата през цялата година, дъжд, лед и температурни колебания. Понякога неправилно преценен контейнер води до страничен удар върху целия комплект.

Две неща определят колко дълго ще продължи:

Пръчкова повърхност. Пръчката трябва да е достатъчно твърда, за да се отърве от песъчинките, достатъчно гладка, за да не износва уплътнението, и достатъчно устойчива на корозия, за да оцелее на пътната сол. Повърхностното покритие и качеството на обработката разделят двугодишния цилиндър от шестгодишния цилиндър.

Уплътнителен пакет. Прътът прекарва по-голямата част от живота си в удължено състояние, което означава, че повече повърхност на пръта преминава през чистачката и има повече шансове за влачене на замърсители обратно вътре. Чистачка, която изстъргва отломките, преди да достигнат уплътнението на пръта, не е опция за камион за боклук.

Ние не изрязваме ъглите на нито едно от двете.

VI. Приложения

• Маршрути за битови отпадъци.Полупакетни челни товарачи повдигат стандартни контейнери за боклук маршрут след маршрут.
• Търговски контейнерни маршрути.Където същият механизъм на ръката обработва по-големи търговски контейнери.
• Подмяна на автопарка.Общински и частни автопаркове, които подменят износените цилиндри на рамото на интервали за възстановяване.
• Възстановяване на програми.Дистрибутори и магазини за ремонт, които съхраняват мека подмяна на бутилки с половин опаковка.

VII. Бележки за поръчка

Когато поръчвате H-001-7057, потвърдете:

1. Стил на монтаж — ухо на щифт, скоба или напречна тръба и диаметри на щифта

2. Стандарт за ориентация на пристанището и монтажна резба (SAE, NPT, BSP, ORFS)

3. Уплътняващо съединение за вашата работна температура, ако не е стандартно

Също така отговаряме на референциите на OEM части — изпратете вашите и ние потвърждаваме монтирането преди производството.

Всяка единица е тествана под налягане преди опаковане. Записите от тестовете се доставят с цилиндъра.

VIII. ЧЗВ

IX. Относно HCIC

Jinan Huachen Industrial Co., Ltd. Основана през 1998 г. Jinan, Шандонг, Китай. Три фабрики. 300+ служители. 25+ инженери. Износ в над 50 държави.

Ние произвеждаме хидравлични цилиндри за индустрията за обработка на отпадъци — цилиндри за рамото на предния товарач, телескопични ежекторни цилиндри, пакерни и плъзгащи цилиндри — в нашия собствен завод с вътрешно хонинговане, QPQ обработка и изпитване под налягане.

Сертифициран по ISO 9001:2015. Документацията за износ се обработва вътрешно.
