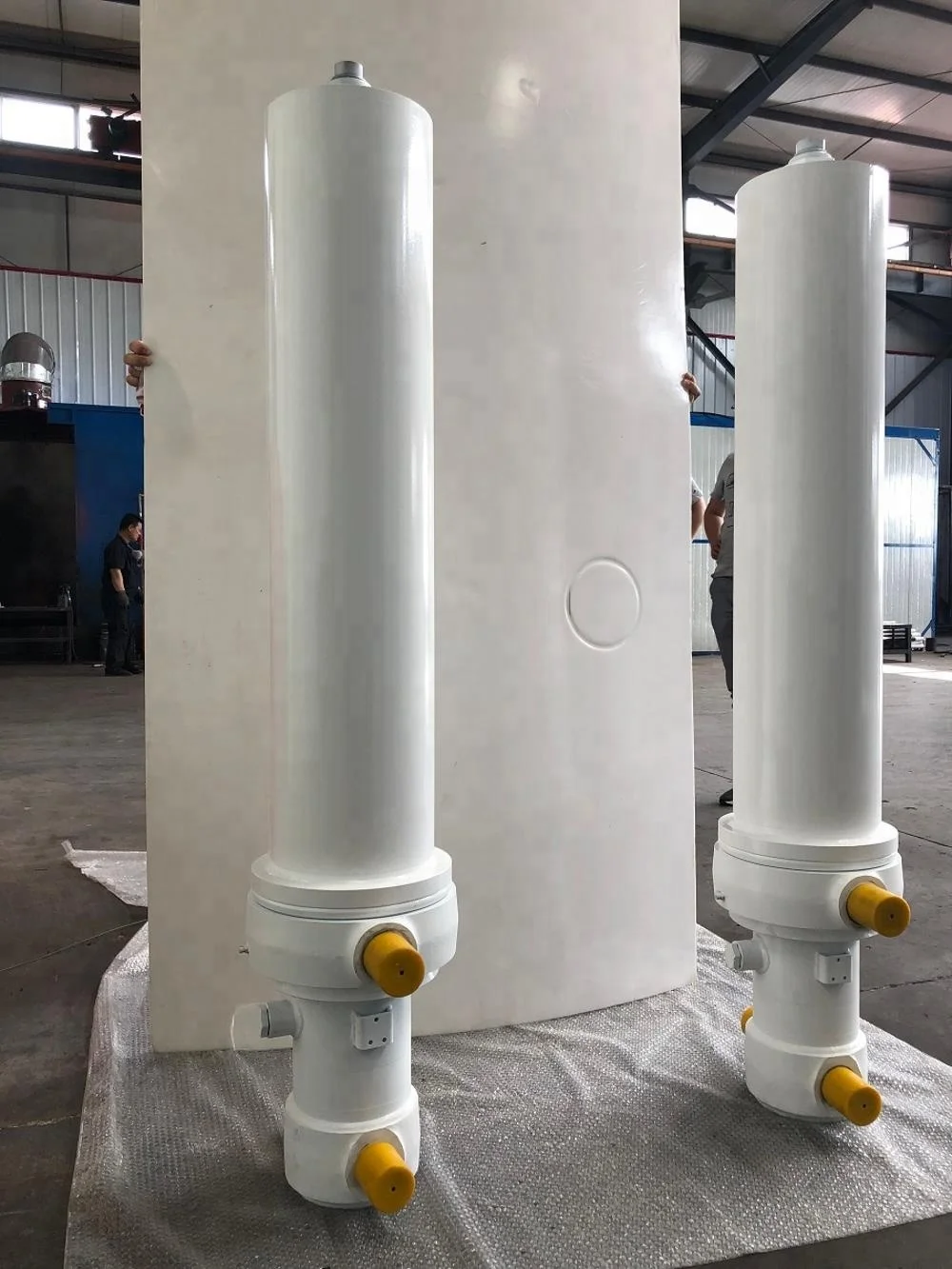

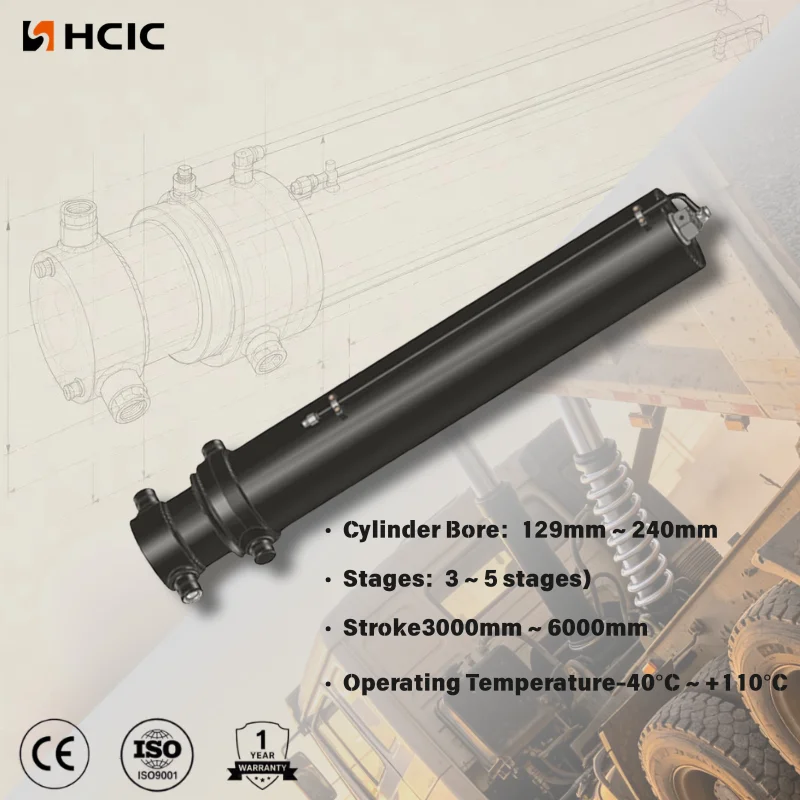

Хидравличният цилиндър за предно накланяне FE-4TG-E169*4280 е посочен за приложения на 49-тонни самосвали, с 16 MPa налягане и 1345 mm затворена дължина.
Working pressure:
16 MPaTipping capacity reference:
49 тNumber of stages:
4 етапаFE-4TG-E169*4280 е четиристепенен хидравличен цилиндър за предно самообръщане, включен в каталога на HCIC за хидравлично самообръщане за приложение с капацитет за самообръщане 49 тона. Неговата телескопична конструкция съчетава дълъг работен обхват с по-къс затворен пакет, отколкото обикновено изисква едностепенен цилиндър.
Моделът е предназначен за проектиране на система самосвал с предно накланяне, където дължината на цилиндъра, монтажната геометрия и натоварването на превозното средство трябва да бъдат прегледани заедно. Каталогът предоставя последователността на главните отвори, налягането, монтажните размери и затворената дължина, необходими за първоначално инженерно обсъждане.
| Параметър | Каталожна стойност |
|---|---|
| Модел | FE-4TG-E169*4280 |
| Справка за капацитет за разтоварване | 49 т |
| Работно налягане | 16 MPa |
| Брой етапи | 4 |
| Последователност на диаметъра на отвора | 169 / 158 / 136 / 115 мм |
| Измерение А | 245 мм |
| Измерение B | 385 мм |
| Измерение C | 70 мм |
| Измерение D | 50 мм |
| Делта на измерението | 50 мм |
| Затворена дължина L | 1345 мм |
Стойностите по-горе са записани от таблицата на предния наклоняващ се цилиндър FE/FC в предоставения каталог HCIC-2026. Референцията за товароподемност е каталожна стойност на приложението, а не гаранция за всяка конфигурация на камиона.
FE-4TG-E169*4280 използва четири вложени етапа. Последователността на отвора намалява от 169 mm на 115 mm с разширяването на степените. Това разположение позволява на цилиндъра да осигури дълго повдигащо движение, като същевременно запазва дължината на затворената инсталация до 1345 mm.
По време на цикъл на накланяне отпред хидравличното налягане действа върху зоната на активния етап. Тъй като последователността на етапите се променя, наличната повдигаща сила и скоростта на движение също се променят. Поради тази причина цилиндърът не трябва да се избира само според най-големия му отвор или според номиналния капацитет на камиона. Теглото на тялото, полезният товар, позицията на пантите, точките на монтаж и хидравличната верига влияят върху крайния резултат на системата.

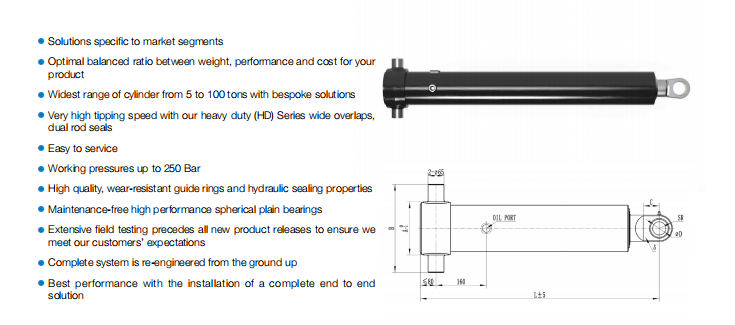

В каталога са изброени A, B, C, D и делта размери за FE-4TG-E169*4280. Тези размери трябва да се сравнят с предната монтажна скоба на камиона, шарнирното разположение, хлабината на рамата и затвореното положение на каросерията.
Затворената дължина от 1345 mm е особено важна, когато цилиндърът е монтиран между шасито и предната самосвална каросерия. Купувачите трябва също така да проверят целия удължен път, ъгъла на цилиндъра в началото на повдигането и хлабината около всяка монтажна точка. Цилиндър с подобни размери все пак може да е неподходящ, ако центровете на щифтовете или геометрията на скобата се различават.
В каталога е посочено работно налягане от 16 MPa и референтна товароносимост от 49 тона за този модел. Тези цифри трябва да бъдат прегледани заедно с настройката на помпата, защитата на клапана, потока на хидравличното масло и структурата на камиона. Те не трябва да се третират като самостоятелно одобрение за полезен товар.
Преди да избере FE-4TG-E169*4280, купувачът трябва да потвърди дали референтната маса от 49 тона съответства на действителното превозно средство и самосвална каросерия. Цялостната система изисква съвместими скоби, щифтове, хидравлични линии и контролна верига, проектирана за предвиденото натоварване и движение.
За запитване за замяна изпратете оригиналната идентификация на цилиндъра, снимки на точките за монтаж, затворени и разширени измервания, размери на щифта, информация за масления порт и подробности за приложението на камиона. Ако старият модул е повреден, снимките на пръта, ставните съединения и монтажните уши помагат да се отдели проблемът с цилиндъра от проблема със скобата или подравняването.
Следната информация е полезна за OEM оферта:
FE-4TG-E169*4280 е специфичен четиристепенен хидравличен цилиндър с предно накланяне с последователност от отвори 169/158/136/115 mm, каталожно налягане 16 MPa и 1345 mm затворена дължина. Пригодността му зависи от цялостната система на самосвала, а не само от номера на модела. Изпратете чертежа за монтаж и хидравличните данни на HCIC за преглед, специфичен за проекта.
HCIC разработва и произвежда хидравлични цилиндри и захранващи агрегати за превозни средства и индустриални приложения. HCIC поддържа заявки за OEM и замяна, използвайки клиентски чертежи, измервания и изисквания за приложение като основа за технически преглед.
Поискайте преглед на оферта за FE-4TG-E169*4280:
