Описание на продукта

HCPGD хидравличен агрегат с двойно действие за самосвални ремаркета. Каталогът определя дебит от 1,2 GPM, резервоар от 6 галона, номинално налягане от 3000 PSI и портове SAE #6. Неговото устройство с 4-посочен и 3-позиционен клапан със соленоид е предназначено за хидравлични вериги, които се нуждаят от задвижвано движение в двете посоки.

За производител на ремаркета или екип за поддръжка на автопарк, важната точка не е просто размерът на двигателя и резервоара. HPU трябва да съответства на цилиндъра, наличното електрическо захранване, хидравличното масло, разположението на маркуча и необходимото движение. Тази статия обяснява какво означава спецификацията HCPGD и каква информация трябва да бъде потвърдена преди поръчка.

power unit

I. Какво прави хидравличният захранващ блок HCPGD

Хидравличен захранващ блок преобразува електрическата енергия в хидравличен поток и налягане. Помпата изпраща масло към избраната страна на цилиндър с двойно действие. Когато клапанът промени позицията си, веригата обръща потока на маслото, така че цилиндърът да може да се разтяга и прибира под въздействието на хидравлично захранване.

Поради това хидравличният захранващ агрегат с двойно действие HCPGD е подходящ за конструкция на самосвално ремарке, което се нуждае от функция за захранване на удължаване и функция за захранване на прибиране. Точното движение все още зависи от обема на цилиндъра, натоварването, настройката на релефа, размера на маркуча и управляващата верига. HPU трябва да бъде избран като част от цялостната хидравлична система, а не като изолиран компонент.

II. Каталожна спецификация за HCPGD

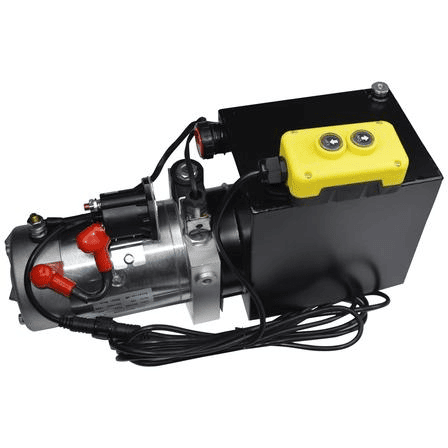

hydraulic power unit

Артикул	Спецификация на каталога
Модел	HCPGD
Тип продукт	Хидравличен агрегат с двойно действие
Приложение, посочено в каталога	Самосвално ремарке
Скорост на потока	1,2 GPM
Размер на порта	SAE #6
Размер на резервоара	6 галона
налягане	3000 PSI
Клапан	Соленоидно управление; 4-посочен, 3-позиционен

Това са публикуваните стойности на HCPGD в каталога HCIC-2026. Каталогът не предоставя пълен ток на двигателя, капацитет на батерията, работен цикъл, настройка на предпазния клапан или схема на свързване на контролера за този модел. Тези подробности трябва да бъдат потвърдени спрямо изискванията на проекта преди одобрението на производството.

III. Клапан и схемна логика

4-пътният, 3-позиционен вентил дава на захранващия блок структура за управление на посоката за хидравличен задвижващ механизъм с двойно действие. Един работен порт може да насочва маслото към разширяване на цилиндъра, докато другият връща маслото в резервоара. В противоположната команда пътят на потока се обръща.

Централната позиция е проектен детайл, който трябва да бъде потвърден с окончателната спецификация на веригата и вентила. Той влияе върху поведението на задвижващия механизъм, когато електрическата команда бъде освободена. Производителят на ремарке не трябва да приема централното състояние, без да прегледа хидравличната схема, изискванията за контрол на натоварването и метода за безопасно спускане.

Връзката на порта SAE #6 също трябва да бъде проверена спрямо избрания маркуч, адаптер и стандарт за монтаж. Правилната идентификация на резбата и практиката за запечатване са от значение, защото малък теч на връзката може да вкара въздух, да загуби масло и да направи движението на ремаркето непоследователно.

IV. Защо 6-галонният резервоар има значение

HCPGD е посочен с резервоар от 6 галона. Обемът на резервоара осигурява място за връщане на маслото и помага на системата да управлява обема на маслото, необходим на цилиндъра. Необходимият размер на резервоара не се определя само от отвора на цилиндъра. Зависи също от хода на цилиндъра, обема на пръта, схемата на веригата, обема на маркуча, нивото на маслото, наличното място за монтаж и работния цикъл.

Резервоарът трябва да бъде монтиран сигурно и позициониран така, че смукателният тръбопровод, обратният път и достъпът за обслужване да останат практични. Преди да поръчате, монтажникът трябва да потвърди действителните размери на резервоара, ориентацията на монтажа, разположението на пълнителя и обезвъздушителя и използваемото ниво на маслото с HCIC.

V. Дебит, налягане и реална работна скорост

Каталогът изброява 1,2 GPM за HCPGD и 3000 PSI за спецификацията на налягането. Тези стойности не трябва да се преобразуват директно в гарантирано време за повдигане на ремарке или товароподемност. Реалната скорост зависи от обема на цилиндъра и товара. Действителното работно налягане зависи от необходимата сила, механична геометрия, защита от триене, ограничаване и освобождаване.

Простата първа проверка е да се сравни необходимият обем на цилиндъра с наличния поток. По-голям цилиндър се нуждае от повече масло, за да завърши същия ход, така че движението му обикновено ще отнеме повече време при същия дебит. Проектантът на системата трябва също така да вземе предвид обратния поток от страната на пръта на двойнодействащ цилиндър, дължината на маркуча и зависимия от температурата вискозитет на хидравличното масло.

Каталожната стойност от 3000 PSI е граница на дизайна на системата, която трябва да се провери спрямо цилиндъра, маркучите, фитингите и контролните компоненти. Не трябва да се третира като обещание, че всяко ремарке ще работи непрекъснато при това налягане.

VI. Точки за монтаж на самосвално ремарке

Преди да монтирате хидравличния агрегат с двойно действие HCPGD, потвърдете следните точки:

1. Съвместимост на цилиндъра:Проверете дали свързаният задвижващ механизъм е с двойно действие и че и двата порта са идентифицирани правилно.

2. Електрическо захранване:Потвърдете напрежението, потреблението на ток, защитата с предпазител, размера на кабела и съвместимостта на контролния превключвател.

3. Хидравлични връзки:Съпоставете SAE #6 портовете с правилните маркучи и адаптери. Поддържайте смукателния и връщащия канали чисти.

4. Позиция на резервоара:Оставете достатъчно място за пълнене, проверка, почистване и бъдещо обслужване.

5. Защита от налягане:Потвърдете разположението на предпазния клапан и безопасното налягане за цялата верига.

6. Контрол на натоварването:Прегледайте как се държи и спуска каросерията, ако електрическото захранване е прекъснато.

7. Отстраняване на въздуха:Напълнете с одобреното масло, обезвъздушете веригата според проекта на системата и проверете нивото на резервоара след няколко контролирани цикъла.

HCIC трябва да получи оформлението на ремаркето, данните за цилиндрите, необходимото захранващо напрежение и хидравличната схема, преди да бъде одобрена окончателната конфигурация.

VII. Често срещани грешки при избора

Избор само по PSI

Налягането не определя цялостната производителност на системата. Силата на цилиндъра, механичният лост и изискването за поток трябва да се разглеждат заедно.

Третиране на потока като капацитет на повдигане

Стойността от 1,2 GPM е свързана с потока масло, а не директно с масата, която ремаркето може да повдигне. Товароносимостта зависи от конструкцията на цилиндъра и ремаркето, както и от хидравличната верига.

Игнориране на обратната страна

Системата с двойно действие се нуждае от правилно насочване от двете страни на задвижващия механизъм. Неправилната идентификация на маркуча може да доведе до движение на цилиндъра в грешна посока или да не успее да се прибере по предназначение.

Оставяне на централната функция на клапана недефинирана

4-пътният, 3-позиционен вентил трябва да бъде съобразен с необходимото неутрално поведение и безопасно спускане.

VIII. OEM и информация за запитване за замяна

За оферта за хидравличен агрегат с двойно действие HCPGD, предоставете:

Тип ремарке и предназначение

Диаметър на цилиндъра, диаметър на пръта и ход
Изисква се поведение при разгъване и прибиране
Електрическо напрежение и наличен ток
Целево време на цикъла, ако е посочено
Тип хидравлично масло или съществуващо системно масло
Маркуч и фитинг стандарт
Място за монтаж и посока на монтаж
Метод на управление и изисквания за дистанционно управление
Необходимо количество и дестинация за доставка

Тази информация позволява конфигурацията на HPU да бъде проверена спрямо цялата система на ремаркето, вместо да се цитира само от един номер.

IX. Често задавани въпроси

Дали HCPGD е с едно действие или с двойно действие?

Каталогът HCIC-2026 изброява HCPGD като хидравличен агрегат с двойно действие.

Какъв дебит е посочен за HCPGD?

В каталога е посочен дебит от 1,2 GPM.

Какъв размер на резервоара използва HCPGD?

В каталога е посочен резервоар от 6 галона.

Какъв размер на порта е посочен?

Каталогът изброява SAE #6 размер на порта.

Каталогът потвърждава ли всеки електрически детайл?

Не. Таблицата с моделите не предоставя пълен ток на двигателя, електрическа схема или спецификация на работния цикъл. Тези точки трябва да бъдат потвърдени за предвиденото ремарке.

X. Поискайте преглед на конфигурацията на HCPGD

Хидравличният захранващ агрегат с двойно действие HCPGD е дефинирана опция HPU за самосвално ремарке с данни за дебит, резервоар, налягане и клапани, посочени в каталога. За надеждна оферта изпратете на HCIC спецификацията на цилиндъра, електрическото захранване, хидравличната схема и ограниченията за монтаж.

След това HCIC може да прегледа дали конфигурацията на HCPGD съответства на пълното приложение и да идентифицира всички специфични за проекта подробности, които изискват потвърждение преди производството.

XI .За HCIC

Jinan Huachen Industrial Co., Ltd. е основана през 1998 г. Каталогът HCIC-2026 описва компанията като производител на хидравлични продукти, фокусиран върху хидравлични цилиндри и силови агрегати за индустрии, включително транспортно оборудване, строителни машини и други индустриални приложения.
