Хидравличен цилиндър за комбайн

1. Дефиниране на продукта и сценарии за приложение

1.1 Дефиниция на продукта

Ние произвеждаме специални хидравлични цилиндри за всички видове машини за прибиране на реколтата, включително зърнокомбайни, комбайни за царевица и ориз. Тези компоненти преобразуват хидравличната мощност в движение по права линия и са направени достатъчно здрави, за да се справят с тежките условия на работа във фермите. Той преобразува хидравличното налягане в линейна механична сила, за да задвижва критичните движещи се части на комбайна.

За разлика от промишлените бутилки с общо предназначение, той е проектиран за силни вибрации, силен прах, кал, широки температурни колебания и продължителна продължителна работа във ферми. Основни характеристики: стабилно движение при ниска скорост, силна устойчивост на удар, надеждно уплътнение и дълъг живот на умора.

1.2 Сценарии за приложение

Този хидравличен цилиндър е идеално съчетан с масовите модели комбайни за големи стопанства с търговска цел в Северна Америка, Европа, Австралия и Югоизточна Азия, като се адаптира към местните операции по механизирано прибиране на реколтата на големи площи:

Типични позиции:

• Цилиндър за повдигане на хедера:Прилага се при прибиране на реколтата от зърно в обширни равнинни ферми в Съединените щати, Канада и Австралия. Той гъвкаво регулира височината на рязане, за да се адаптира към неравен терен на полето и различни височини на растеж на културите, намалявайки загубата на зърно по време на широкомащабно непрекъснато прибиране на реколтата.
• Цилиндър за регулиране на макарата:Подходящ за европейски сценарии за прибиране на реколтата от пшеница и ечемик, като оптимизира ъгъла на подаване на културите, за да разреши блокирането на подаване, причинено от гъстото засаждане на култури в земеделски земи с висок добив в чужбина.
• Цилиндър за разтоварване на бункер за зърно:Проектиран за комбайни с голям капацитет, използвани в американските ферми за царевица и соя, поддържащи чести високоскоростни операции по разтоварване за подобряване на цялостната ефективност на жътва за земеделска земя с голяма площ.
• Цилиндър за регулиране на вършитката:Адаптиране към диверсифицирано прибиране на реколтата в европейски смесени зони за засаждане, коригиране на вършитбата за пшеница, ориз, царевица и соя, за да отговори на местните нужди за жътва с многокултивно сеитбооборот.
• Нивелиращ цилиндър на шасито:Широко използван в хълмисти земеделски земи в Южна Европа и Югоизточна Азия, като поддържа комбайните стабилни на наклонени полета и осигурява нормална работа в сложни отвъдморски терени.

2. Параметри на техническата спецификация

2.1 Таблица с параметри

3. Материал и производствен процес

3.1 Основни материали

• Цилиндър: 27SiMn или 45# безшевна стоманена тръба (GB/T 8713-2018). Висока якост на опън, добра заваряемост, устойчивост на натиск до 40 MPa.
• Бутален прът: 45Cr / 40Cr средно въглеродна легирана стомана.
• o Закален + темпериран (HRC 28–34) за издръжливост и устойчивост на удар.
• oПовърхностно твърдо хромирано покритие (25–30 μm), HV ≥800, против ръжда, против износване, устойчиво на кал.
• Бутало и водеща втулка: чугун + сферографитен чугун, устойчив на износване, добро прилягане с уплътнения.
• Комплект уплътнения: Внесени композитни уплътнения: основно уплътнение FKM + прахово уплътнение HNBR + износващ се пръстен от PTFE. Издържа на висока температура, кална вода и чести реципрочни движения.

3.2 Ключови процеси

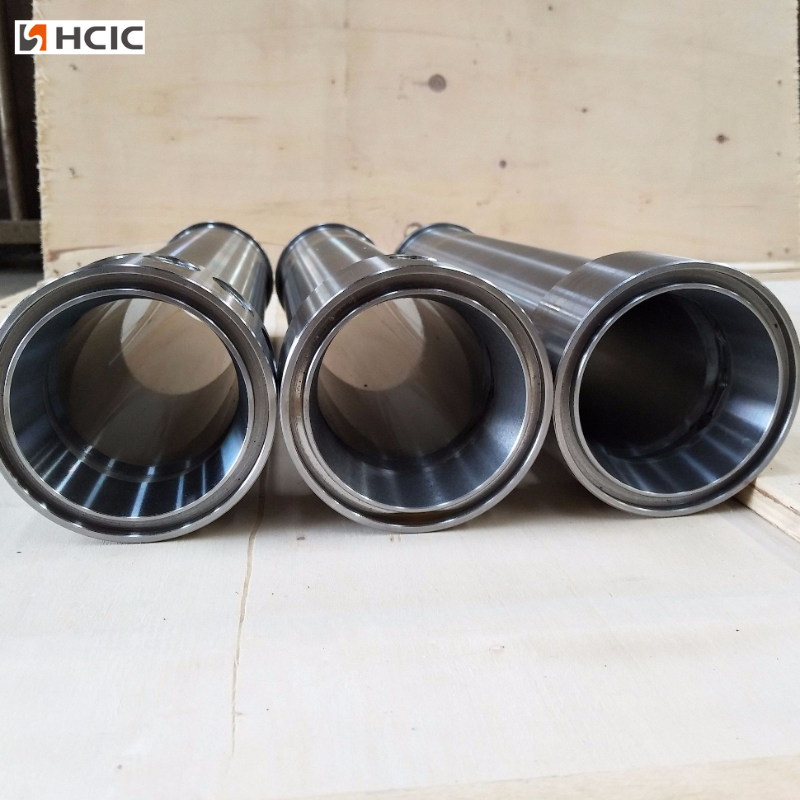

1. Вътрешно хонинговане на цевта:Прецизно хонинговане до Ra ≤0,4 μm, огледална повърхност, ниско триене, без изтичане на масло, дълъг живот на уплътнението.

2.Шлифоване на пръти и твърдо хромиране:CNC шлайфане осигурява праволинейност ≤0,1 mm/m; автоматична линия за хромиране за еднаква дебелина и адхезия.

3. Заваряване:Заваряване с CO₂ с пълно проникване на крайни капачки и скоби; безразрушителен контрол (UT/MT) за критични заварки.

4. Сглобяване и тестване:

• Сглобяване на чиста стая, за да се избегне навлизането на прах
• 100% тест за налягане: 31,5 MPa задържане на налягане за 3–5 минути, без изтичане, без постоянна деформация.

5. Обработка на повърхността:Дробеструйна обработка + двукомпонентна антикорозионна боя, устойчивост на солен спрей ≥500 часа, подходяща за дългосрочна употреба във ферма на открито.

4. Примери за приложение в индустрията

Случай 1 – Комбайн за пшеница/ориз

• Цилиндър: 50/25-250 мм двойнодействащ за повдигане на хедера; 63/32-400 мм за разтоварване на бункер за зърно.
• Работно състояние: 12–14 часа/ден непрекъсната работа по време на сезона на прибиране на реколтата; околна температура 35–40 ℃, силен прах, от време на време кална вода.
• Производителност: Стабилно повдигане, без засядане; степен на изтичане <0,5% за 1000 часа; ефективно намалява загубата на реколта до ≤2%.

Случай 2 – Комбайн за царевица

• Цилиндър: 63/32-320 мм за повдигане на хедера; 50/25-200 мм за механизъм за разтоварване на ухото.
• Работно състояние: Чести удари, силни вибрации, прашни остатъци от царевично стъбло, температура до -15 ℃ в началото на пролетта.
• Производителност: Издържа ударно натоварване 2–3 пъти номинално налягане; добро представяне при нисък старт; експлоатационният живот достига 3500–4500 часа при нормална поддръжка.

Случай 3 – Малък хълмист комбайн

• Цилиндър: 40/20-150 мм компактен двойнодействащ цилиндър за нивелиране на каросерията и контрол на хедера.
• Работно състояние: Тесен терен, чести завои, кални пътища, висока влажност през цялата година.
• Производителност: Компактен размер, гъвкаво действие; добро уплътнение във влажна/кална среда; лесна поддръжка на място.

5. ЧЗВ

（1）В: Този хидравличен цилиндър подходящ ли е за всички марки комбайни?

О: Стандартните модели пасват на повечето масови комбайни. Ние също поддържаме персонализирани размери и монтажни размери за специално оборудване.

（2）В: Колко дълъг е експлоатационният живот при нормална употреба?

О: При стандартни работни условия нормалният експлоатационен живот може да достигне повече от 2000 работни часа. Редовната смяна на маслото и почистването може допълнително да удължи експлоатационния му живот.

（3）В: Какво трябва да направя, ако възникне изтичане на масло по време на употреба?

О: Течът на масло се причинява най-вече от стареене или повреда на уплътнителните пръстени. Просто сменете съответния уплътнителен комплект, няма нужда да сменяте целия цилиндър.

（4）В: Може ли да работи нормално при ниски температури през зимата?

A: Да. Продуктът е тестван за устойчивост на ниски температури в рамките на -20 ℃. Препоръчва се използването на нискотемпературно хидравлично масло в студени зони за по-добро представяне.
