Прегледайте каталожните размери на хидравличния подемник модел 520 за системи за повдигане на самосвални ремаркета и проверете пространството на рамата, монтажната геометрия и сервизното пространство преди проект за самосвално ремарке.

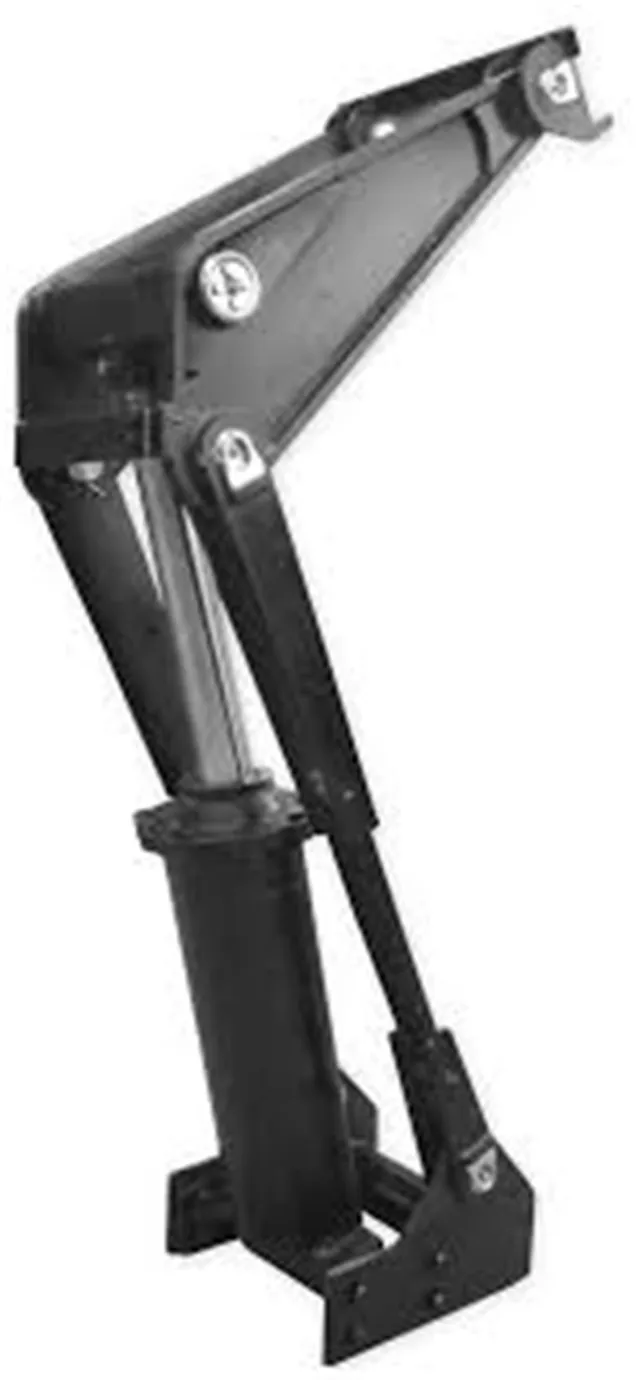

Хидравличният подемник модел 520 за системи за повдигане на самосвални ремаркета е компактен повдигащ компонент, включен в предоставения каталог на американските подемници. За производител на самосвални ремаркета или купувач на резервни ремаркета първият въпрос не е просто дали един подемник може да повдигне. Това е дали подемникът отговаря на наличното пространство на рамката, шарнирното разположение и пътя на движение.

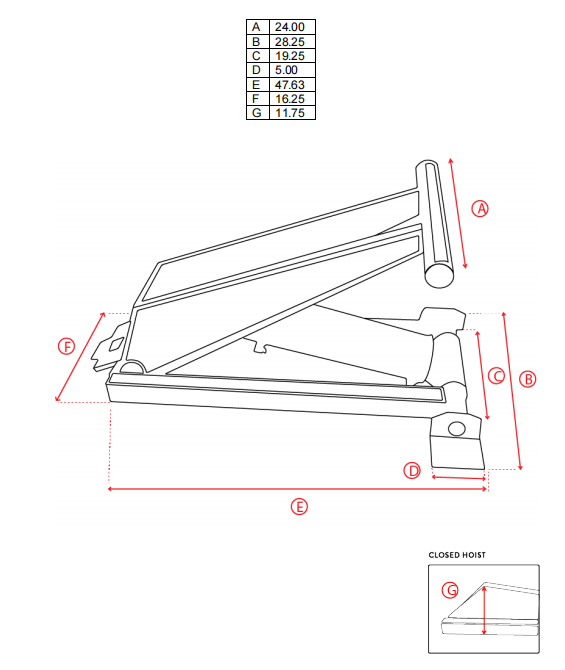

Страницата на модел 520 предоставя препратки в седем измерения, от A до G. Тези размери дават инженерна отправна точка за проверка на инсталационния плик, преди конструкцията на ремаркето, хидравличната верига и детайлите за монтаж да бъдат финализирани.
| Параметър | Каталожна стойност |
|---|---|
| Модел | 520 |
| Продуктова категория | Силов подемник |
| Измерение А | 24.00 инча |
| Измерение B | 28,25 инча |
| Измерение C | 19,25 инча |
| Измерение D | 5,00 инча |
| Измерение E | 47,63 инча |
| Размер F | 16,25 инча |
| Измерение G | 11,75 инча |
Тези стойности са преписани от каталожната страница на модел 520. Оригиналният чертеж и действителните размери на ремаркето на клиента трябва да бъдат проверени преди одобрението на производството.

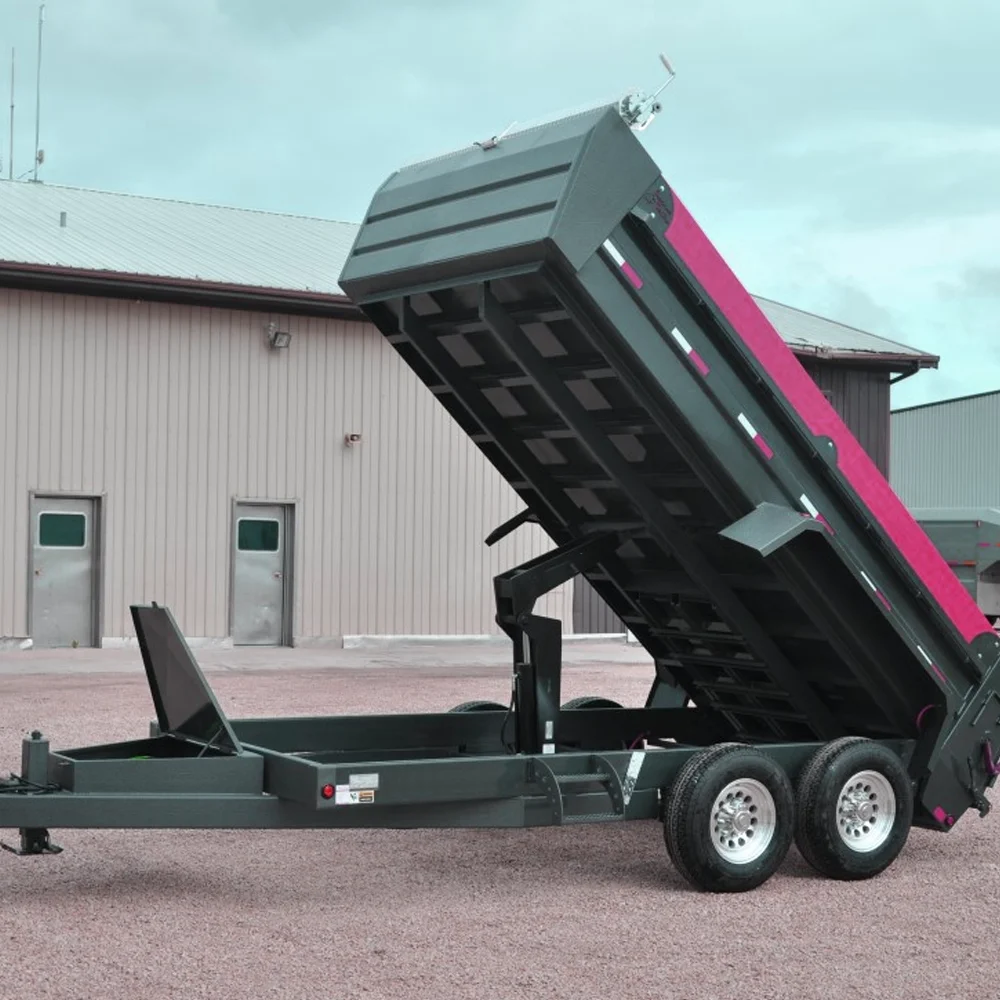

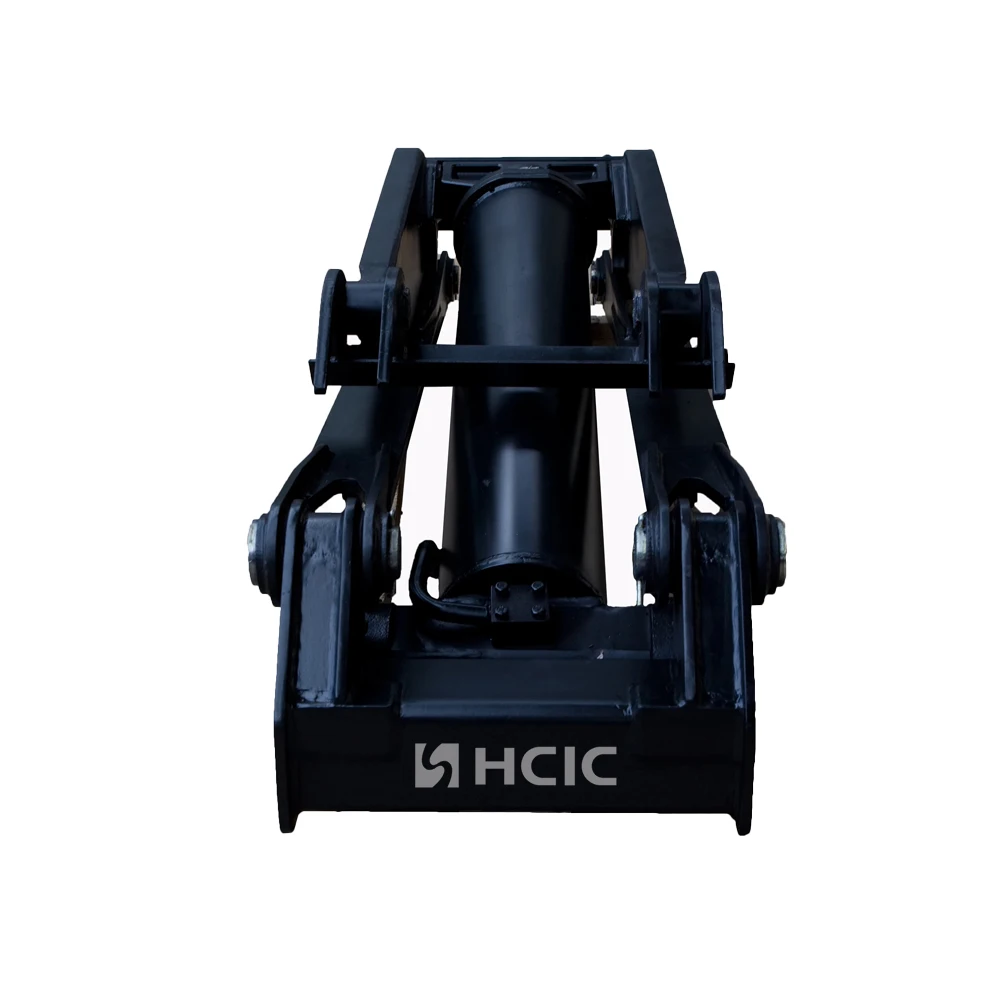

Система за повдигане на самосвално ремарке се движи под променящ се ъгъл. Наличното пространство, когато тялото е затворено, не е непременно същото пространство, налично по време на повдигане. Подемникът трябва да стои в рамките на рамката, да се свързва правилно с носещата конструкция и да остава далеч от движещото се тяло през целия цикъл.
Поради тази причина силовият подемник модел 520 трябва да бъде прегледан като част от цялостното устройство за повдигане, а не като изолиран компонент. Каросерията на ремаркето, задната панта, предната монтажна конструкция и хидравличните връзки влияят върху окончателното монтиране.
Размерите A, B и C са полезни при сравняване на подемника с наличното пространство между рамата на ремаркето и самосвалното тяло. Първо измерете ремаркето в затворено положение, след това проверете траекторията на движение, когато тялото започне да се накланя.
Само едно статично измерване може да пропусне намеса в напречни греди, скоби, маркучи или долната част на тялото. Най-безопасният преглед използва чертеж с размери или снимки с отбелязани ключови разстояния.
Референциите D, F и G помагат на купувача да сравни подемника с планираните опорни плочи, местата на щифтовете и армировката на рамката. Тези стойности не трябва да се използват за възпроизвеждане на пълен монтажен дизайн без оригиналния чертеж и размерите на проекта.
Монтажната конструкция трябва да предава повдигащата реакция в рамата на ремаркето. Дебелината на скобата, подравняването на щифтовете и дизайнът на заваръчните шевове изискват отделен инженерен преглед.
Каталогът посочва размер E като 47,63 инча за модел 520. Това измерване е важно, когато ремаркето има ограничена монтажна дължина или когато подемникът трябва да бъде позициониран около съществуващи елементи на рамата.
Проверете този размер заедно със затвореното положение на каросерията, местоположението на пантите и пространството за сервизен достъп. Оставете място за проверка и работа по хидравлично свързване, вместо да проектирате инсталацията около измерване, което не оставя практически достъп.
Моторният подемник Модел 520 е подходящ за дискусии за система за повдигане на самосвално ремарке, където купувачът се нуждае от дефиниран справочен каталог и база за размери за преглед на монтажа. Може да се обмисли за изграждане на OEM ремаркета, проекти за подмяна и редизайн на системата, подлежащи на потвърждение на пълното механично и хидравлично устройство.
Предоставената каталожна страница на модел 520 изброява референтни размери, но не предоставя проверен капацитет, стойност на работното налягане, стойност на експлоатационния живот или сертификат за този модел. Тези подробности трябва да бъдат потвърдени за действителния проект, вместо да бъдат изведени от номера на модела.
Полезното запитване за телфер модел 520 трябва да включва:
- Тип ремарке и размери на каросерията
- Налично пространство между рамата и тялото
- Задна позиция на пантите и предни монтажни точки
- Центрове на щифтовете и размери на скобата
- Затворено и работно положение на каросерията
- Съществуваща помпа, клапани, маркучи и контроли, ако това е подмяна
- Снимки или чертеж с размери на актуалната инсталация
- Необходима последователност на повдигане и работна среда
Тази информация позволява на доставчика да обсъди монтирането, без да предполага скрити структурни детайли.
Моторният подемник модел 520 трябва да бъде избран чрез преглед на оборудването, а не само чрез съвпадение на номера на модела. Неговите каталожни размери – по-специално 47,63-инчов размер E, 24,00-инчов размер A и 11,75-инчов размер G – осигуряват полезна отправна точка за проверка на инсталация на самосвално ремарке.
За точна оферта изпратете чертежа на ремаркето, монтажните измервания и съществуващата хидравлична информация до HCIC. Окончателното решение трябва да се основава на пълното устройство за повдигане и последния технически чертеж.
HCIC разработва и произвежда хидравлични цилиндри и захранващи агрегати за превозни средства и индустриални приложения. За проект на модел 520 HCIC може да прегледа наличната информация за инсталиране и да идентифицира техническите подробности, необходими за OEM или оферта за замяна.
