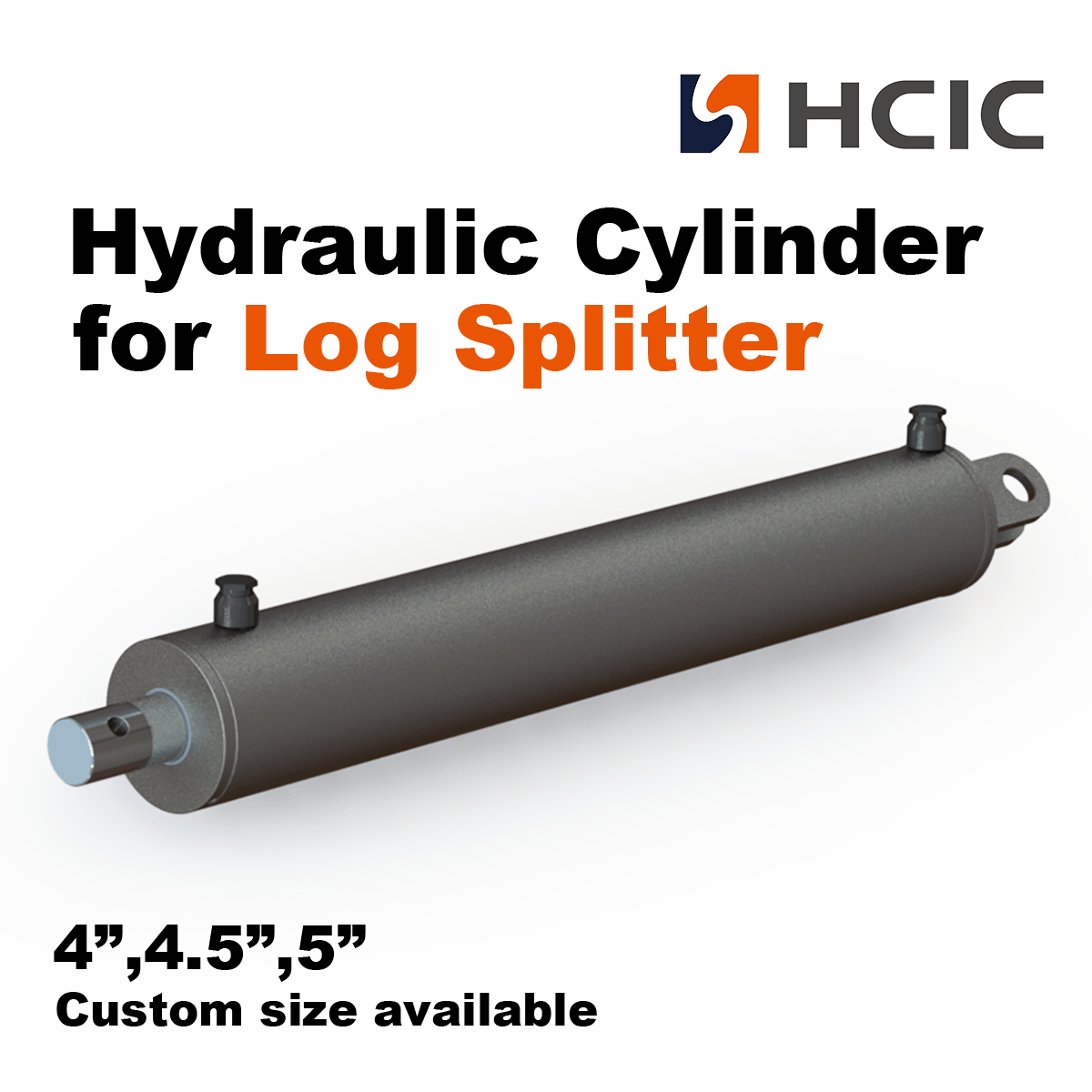

Цилиндър с разделител на дневника: 5 ″ отвор, 30 ″ ход, 3,5 ″ прът

Тип цилиндър: Заварен

Действие: Двойно действие

Отвор (ID): 5 ″

Инсулт: 30 ″

Пръчка (от): 3.5 ″

Край на пръта (от): 2.375 ″

Тип монтаж: Clevis

Монтажен щифт (OD): 1.25 ″

Край на пръта: дупка

Краен щифт на пръта (от): 1 ″

Работни портове: 3/4 ″ NPT (F)

Макс работно налягане: 3500 psi

Прибрана дължина: 39,76 ″ (щифт към щифт, център в центъра)

Удължена дължина: 69.76 ″ (щифт към щифт, център в центъра)

Дължина на цилиндъра: 42,28 ″ (прибирана, от ръб до ръб)

Натоварване на колоните: 68786 паунда

Тегло на продукта: 125,00 паунда

Материал на цевта: гасирана и закалена стомана (ASIS 1020)

Материал на пръта: Земя с висока опън и полирана хромирана стомана (ASIS 1045)

Материал на жлезата: Високо опън Нодуларен чугун (ASTM A536 степен 70-50-05)

Материал на буталото: Нодуларен чугун с висока опън (ASTM A536 степен 70-50-05)
