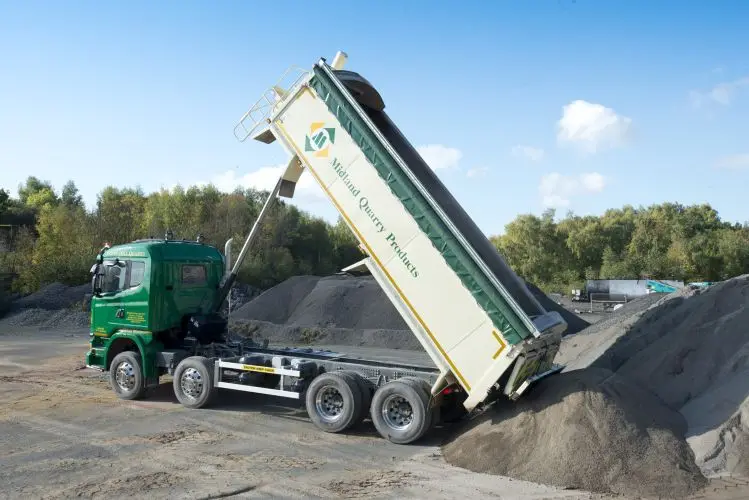

Стабилното боравене с материали е от ключово значение за безопасността и ефективността на самосвалите. Хидравличните цилиндри на самосвалите, задвижващият механизъм за повдигане на сърцевината, директно определят плавността и надеждността на транспорта. Тези тежкотоварни цилиндри разрешават нестабилността от колебанията на товара и неравните пътища чрез научна структура, прецизен хидравличен контрол и надеждна защита - те са основната гаранция за ефикасно и безопасно боравене с материали.

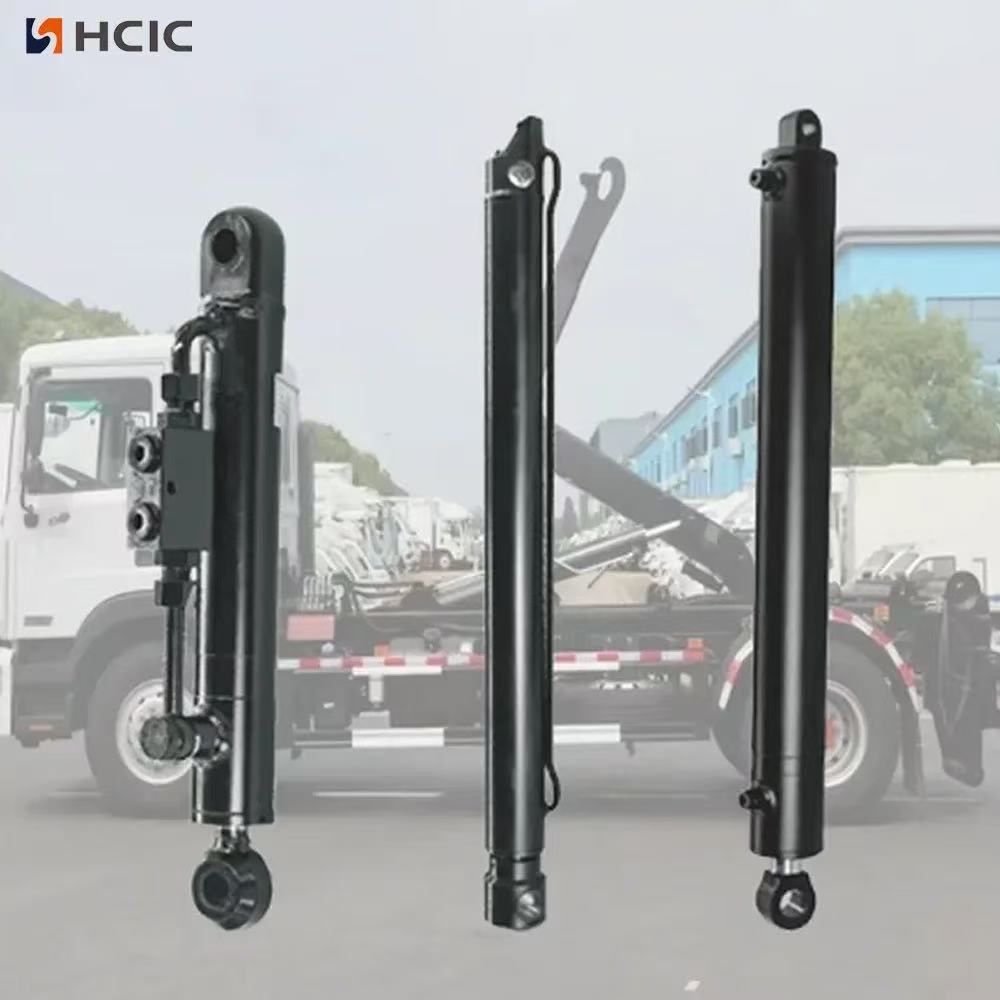

Като основна носеща част, той е изработен от високоякостна легирана стомана с цялостно формоване и топлинна обработка, така че е устойчив на деформация и напукване. Усъвършенстваната вътрешна стена намалява триенето. Многослойните уплътнения и високоякостните завинтени крайни капачки работят заедно, за да спрат изтичането на масло, като поддържат изходното налягане стабилно.
Като основна част за преобразуване на енергия, той се състои от бутало, прът и съединители. Тези части са свързани с намеса, за да се гарантира коаксиалност. Двупосочните маслени канали правят удължаването и прибирането гладко. Прецизните направляващи пръстени и уплътнения предотвратяват накланяне, блокиране и износване.
Изработени от композитни материали, устойчиви на високо налягане, тези възли уплътняват фугите на цилиндрите, блокирайки изтичане на масло и прах. Водещи втулки и пръстени направляват движението на пръта, намаляват радиалното биене и предпазват товарната кутия от накланяне.
Освен структурния дизайн, специалните механизми са проектирани да се справят с реални проблеми с нестабилността, като гарантират, че цилиндърът работи надеждно.
Отвъд структурния дизайн, специалните механизми са насочени към действителните фактори на нестабилност за надеждна работа на цилиндъра.
Вентилите за дебит и налягане регулират скоростта на пръта и изходната сила; вентилите за поток регулират потока на маслото според натоварването, за да се избегне удар, клапаните за налягане освобождават свръхналягането, за да предотвратят повреда. Двойните хидравлични ключалки заключват масления кръг при спиране, фиксирайки стабилно товарната кутия.
Сензорите за налягане изпращат сигнали за натоварване в реално време до системата за управление, която регулира съответно налягането и потока на маслото. Многоцилиндровият координиран контрол балансира силата за неравномерно разпределение на материала, предотвратявайки разливане.
Акумулаторите абсорбират ударното налягане и намаляват колебанията; буферните устройства в края на пръта избягват твърди сблъсъци чрез хидравлично дроселиране. Еластичният монтаж абсорбира вибрациите на шасито, подобрявайки стабилността при тежки условия.
| Тонаж на самосвал | Ключови параметри на хидравличния цилиндър | Препоръчителна конфигурация | Сценарий за приложение | ||||||||||||||
| 5-10 тона | Диаметър на отвора 100-125 mm, Работно налягане 16 MPa, Еднодействаща многостепенна телескопична структура, Ход 1200-1500 mm | Едностепенен повдигащ цилиндър ×1 (инсталация тип EQ) | Леки строителни материали, битови отпадъци | ||||||||||||||
| 10-20 тона | Диаметър на отвора 140-160 mm, Работно налягане 16-21MPa, Еднодействаща/крайна двойнодействаща структура, Ход 1500-1800 mm | Едностепенен повдигащ цилиндър ×1 (инсталация тип EQ/QQ) | Транспортиране на среднотоварни материали (пясък, въглища и др.) | ||||||||||||||
| 20-30 тона | Диаметър на отвора 180-200 mm, Работно налягане 21MPa, Крайна структура с двойно действие, Ход 1800-2200 mm | Предно монтиран многостепенен цилиндър ×1 (серия TMG) | Тежък инженерен транспорт (руда, кал и др.) | ||||||||||||||
| Над 30 тона | Диаметър на отвора 220-250 mm, Работно налягане 21-31,5 MPa, Двойно действащо симетрично разположение, Ход 2200-2800 mm | Двойни повдигащи цилиндри ×2 (серия TSG) | Свръхтежък транспорт (голямо оборудване, метална руда и др.) | ||||||||||||||
Изборът на цилиндър е съобразен с тонажа на камиона въз основа на три основни точки:
Правилната работа и ежедневната поддръжка гарантират дълготрайна стабилна работа на бутилката.
Заредете материалите равномерно, за да избегнете частично натоварване; забранете претоварването. Работете с контролите за повдигане/спускане плавно, намалете скоростта по неравни пътища и разтоварвайте само на равна повърхност.
Ежедневно проверявайте тялото на цилиндъра за деформация, ставите за изтичане на масло и буталния прът за повреди. Редовно проверявайте нивото и качеството на хидравличното масло; затегнете разхлабените болтове и смажете пръта и направляващите части. Почистете повърхността на цилиндъра и уплътненията, за да предотвратите навлизането на прах.
Бавно/неравномерно повдигане: Проверете за блокирани клапани или маслопроводи. Изтичане на масло: Сменете остарелите уплътнения навреме; ремонт на заварени части за изтичане на тялото на цилиндъра. Недостатъчна повдигаща сила: Проверете налягането в системата и качеството на маслото, отстранете запушванията на тръбопровода.
