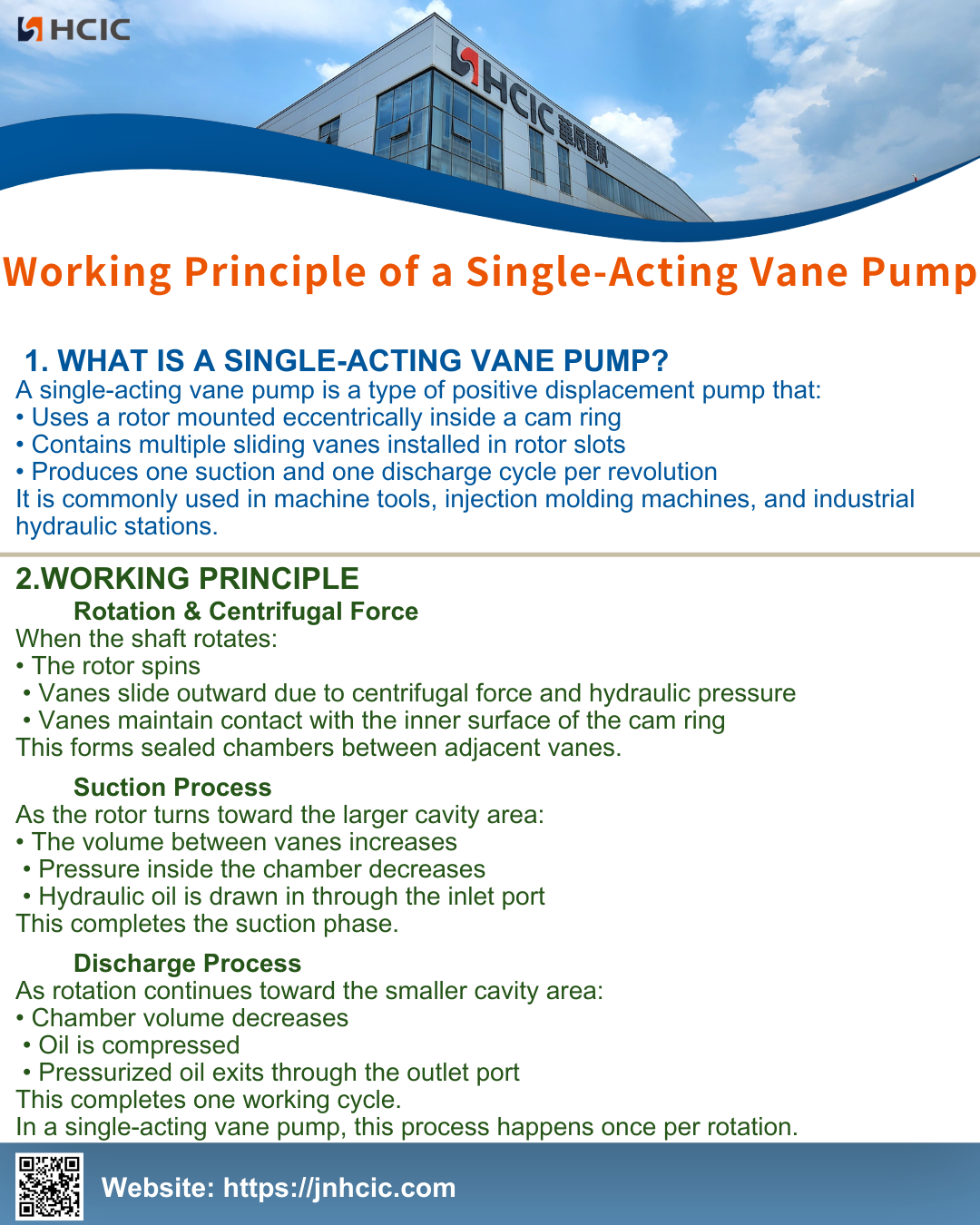

Еднодействащите лопаткови помпи се използват широко в хидравлични системи със средно налягане поради плавен поток и стабилна работа.
Разбирането на техния принцип на работа помага за оптимизиране на дизайна и поддръжката на системата.
Лопатковата помпа с едно действие е тип обемна помпа, която:
• Използва ротор, монтиран ексцентрично в гърбичния пръстен
• Съдържа множество плъзгащи се лопатки, монтирани в слотовете на ротора
• Произвежда един цикъл на засмукване и един цикъл на изпускане на оборот
Обикновено се използва в машинни инструменти, машини за леене под налягане и промишлени хидравлични станции.
Когато валът се върти:
• Роторът се върти
• Лопатките се плъзгат навън поради центробежна сила и хидравлично налягане
• Лопатките поддържат контакт с вътрешната повърхност на гърбичния пръстен
Това образува затворени камери между съседни лопатки.
Когато роторът се завърти към по-голямата площ на кухината:
• Обемът между перките се увеличава
• Налягането вътре в камерата намалява
• Хидравличното масло се засмуква през входния отвор
Това завършва фазата на засмукване.
Докато въртенето продължава към по-малката площ на кухината:
• Обемът на камерата намалява
• Маслото е компресирано
• Маслото под налягане излиза през изходния порт
Това завършва един работен цикъл.
При еднодействаща лопаткова помпа този процес се случва веднъж на завъртане.
