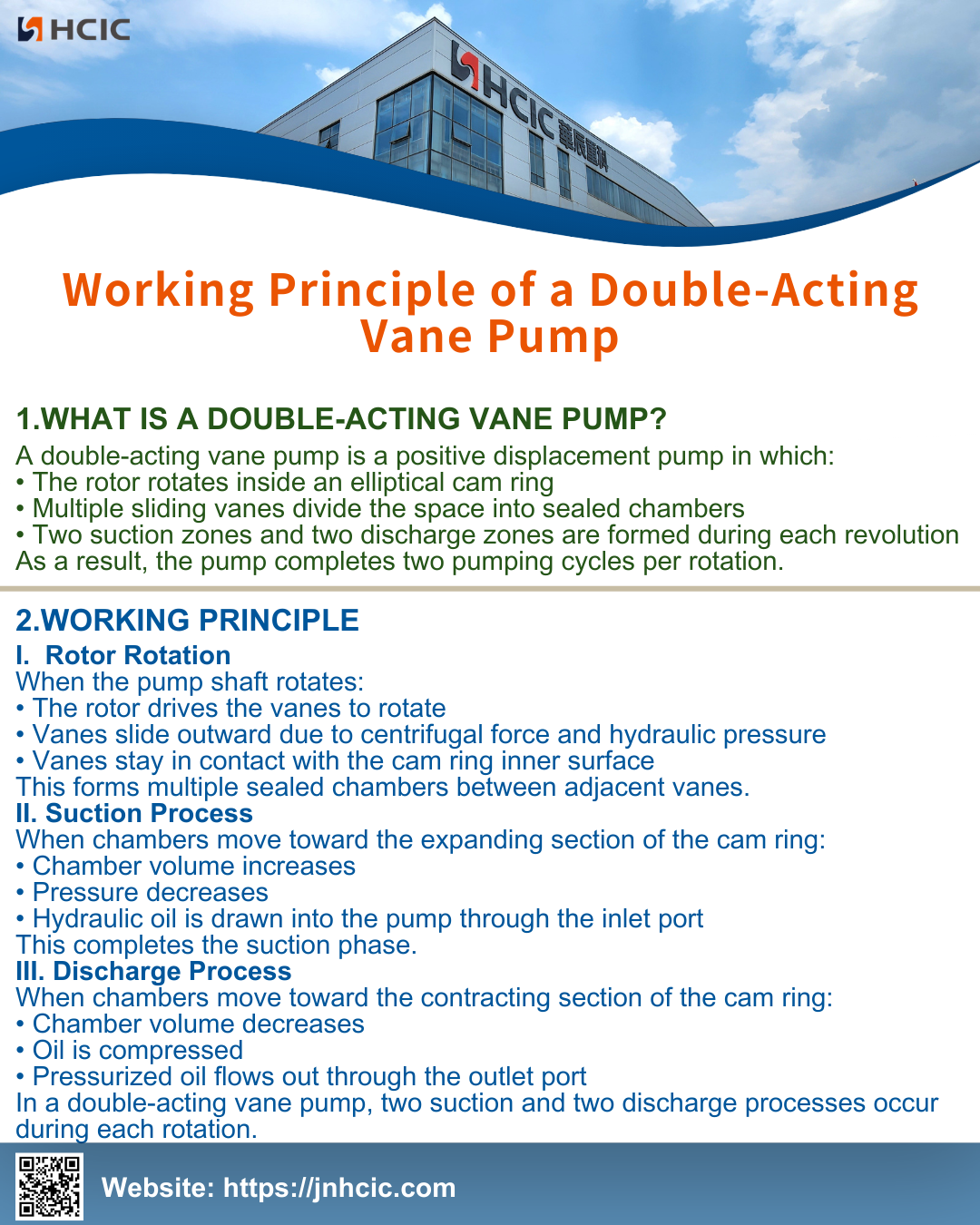

Лопатковата помпа с двойно действие е обемна помпа, при която:
• Роторът се върти вътре в елипсовиден гърбичен пръстен
• Множество плъзгащи се лопатки разделят пространството на затворени камери
• По време на всеки оборот се образуват две смукателни зони и две изпускателни зони
В резултат на това помпата извършва два цикъла на изпомпване на едно завъртане.
Когато валът на помпата се върти:
• Роторът задвижва лопатките да се въртят
• Лопатките се плъзгат навън поради центробежна сила и хидравлично налягане
• Лопатките остават в контакт с вътрешната повърхност на гърбичния пръстен
Това образува множество запечатани камери между съседни лопатки.
Когато камерите се движат към разширяващата се секция на гърбичния пръстен:
• Обемът на камерата се увеличава
• Налягането намалява
• Хидравличното масло се изтегля в помпата през входния отвор
Това завършва фазата на засмукване.
Когато камерите се движат към свиващата се част на гърбичния пръстен:
• Обемът на камерата намалява
• Маслото е компресирано
• Маслото под налягане изтича през изходния порт
В лопатковата помпа с двойно действие по време на всяко завъртане възникват два процеса на засмукване и два процеса на изпускане.
