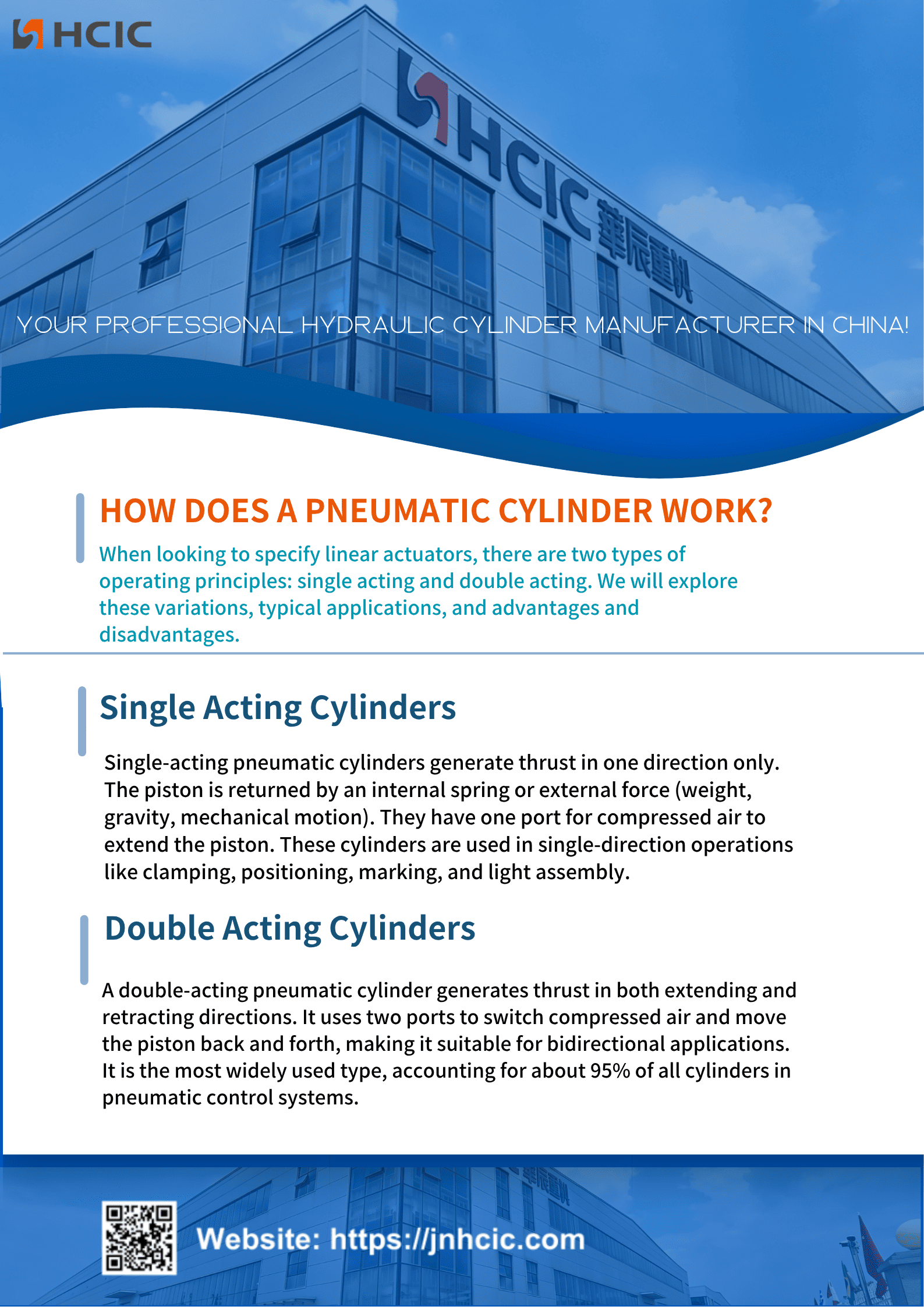

Пневматичен цилиндър с едно действие произвежда тяга или работна сила само в една единствена посока. Той използва вградена пружина или външни сили като гравитация, тежести или механично движение, за да прибере буталото обратно в началната си точка.
Тези цилиндри разполагат само с един входен отвор за въздух, който подава сгъстен въздух в камерата, за да избута буталото до целевата позиция.
Еднодействащите пневматични цилиндри са създадени за еднопосочни работни задачи, обичайните употреби включват затягане, позициониране на части, маркиране, къси ходове и леки монтажни работи.

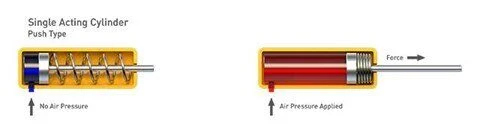

(1). Прилагането на въздушно налягане създава тласък, като по този начин „натиска“ буталото:

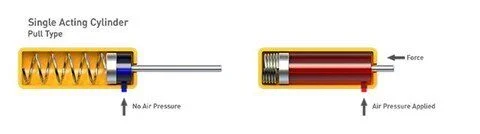

(2). Прилагането на въздушно налягане създава тласък, като по този начин „дърпа“ буталото:
Проста, ясна конструкция
Компактна, спестяваща място конструкция
По-ниски разходи за контролни клапани и тръбопроводи за въздух
Използва половината от сгъстения въздух в сравнение с цилиндър с двойно действие със същия размер
Възвратната страна на пружината е отворена за околния въздух, позволявайки прах и отломки да навлизат вътре, което причинява повреди и съкращава живота на цилиндъра
Ефективността на пружината отслабва с времето, което води до нестабилни крайни позиции на хода
Диаметърът на отвора и дължината на хода са ограничени от размера и силата на вътрешната пружина
Лек спад в силата на натискане, тъй като пружината се съпротивлява на движението на буталото напред

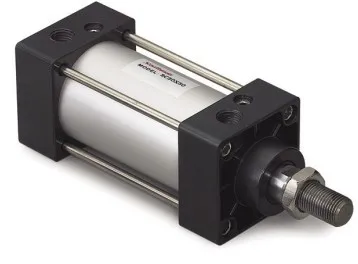

Пневматичен цилиндър с двойно действие генерира сила в двете посоки, като избутва буталото навън и го дърпа обратно навътре.
Този дизайн се предлага с въздушен отвор в двата края и отклонява въздух под високо налягане между двата отвора, за да задвижва буталото напред и назад. Той е незаменим за задачи, изискващи двупосочно движение, като отваряне и затваряне на индустриални врати и клапи.
Цилиндрите с двойно действие са най-широко използваните линейни задвижващи механизми, представляващи около 95% от цилиндрите, използвани в пневматичните системи за управление.
Те са оптималният избор за тежки операции, дълги ходове и изисквания с висока сила, които еднодействащите цилиндри не могат да задоволят. Малките модели с двойно действие също работят за задачи, изискващи прецизни, фиксирани крайни позиции както при ходовете на удължаване, така и на прибиране.

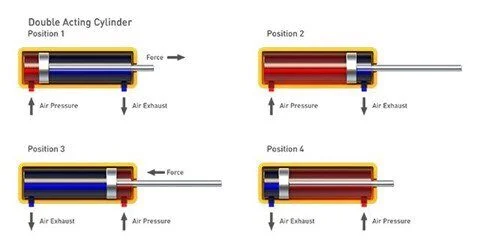

Ето как работят:

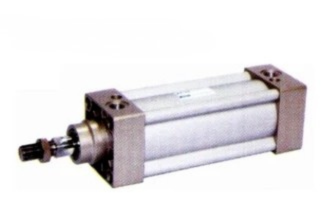

- Почти всички стандартни ISO пневматични цилиндри използват двойно действащ дизайн
- По-широка гама от размери на отворите и дължини на хода в сравнение с моделите с едно действие
- Много персонализирани модификации за основната рамка с двойно действие
- Няма вградена ключалка, която да държи буталото стабилно в позиции на среден ход
- Въздухът се свива, така че приложенията за подаване се нуждаят от хидравличен подчинен цилиндър за плавно, стабилно движение
- Уредите с дълъг ход се нуждаят от допълнителна опора на буталния прът, за да спрат огъването и да поддържат гладката работа
