Имате мъртъв цилиндър на машина. Машината не работи. Имате нужда от смяна, бързо.
Поръчайте без измерване и залагате: новият цилиндър е с правилния отвор, но с грешен ход — достига дъното, преди да е свършена работата. Или очите са с четвърт инч по-малки. Или портовете са грешна нишка. Машината не работи още две седмици, докато грешната част се върне обратно.
Едно внимателно измерване отнема четиридесет минути. Превръща „Мисля, че е толкова голям“ в чертеж, от който може да се изгради фабрика. Всеки час, който прекарвате в измерване, е час, който не прекарвате в чакане за замяна, която не пасва.
Това ръководство обхваща шестте измервания, от които се нуждаете: отвор, прът, ход, общи дължини, монтаж и портове.
- Челюсти (евтин 6-инчов дигитален шублер е добре)
- Ролетка или стоманена линийка
- Химикал и хартия (или вашия телефон)
- Камера
- Чист парцал — избършете пръта и портовете преди измерване
Нищо екзотично. Един магазин има всичко това.
Отворът е вътрешният диаметър на цевта - частта, в която се плъзга буталото. Той определя силата на цилиндъра.
Площ на буталото = π × (отвор/2)²
Два примера, които показват защо има значение:
- 3" отвор при 2000 PSI → 14,137 lbs сила на натиск
- 4" отвор при 2000 PSI → 25,133 lbs сила на натиск
Същото налягане, 78% повече сила. Ето защо отворът е първото число, което фабриката изисква.
Как се измерва:Ако цилиндърът е разглобен, шублер директно вътрешността на цевта. Ако все още е сглобен, не го насилвайте - отворът често е щампован върху цевта или върху табелата с данни. Потърсете щамповане като "3.00 BORE" или номер на модела. Изпратете ни снимка на всяко щамповане; можем да разчетем отвора от модела.

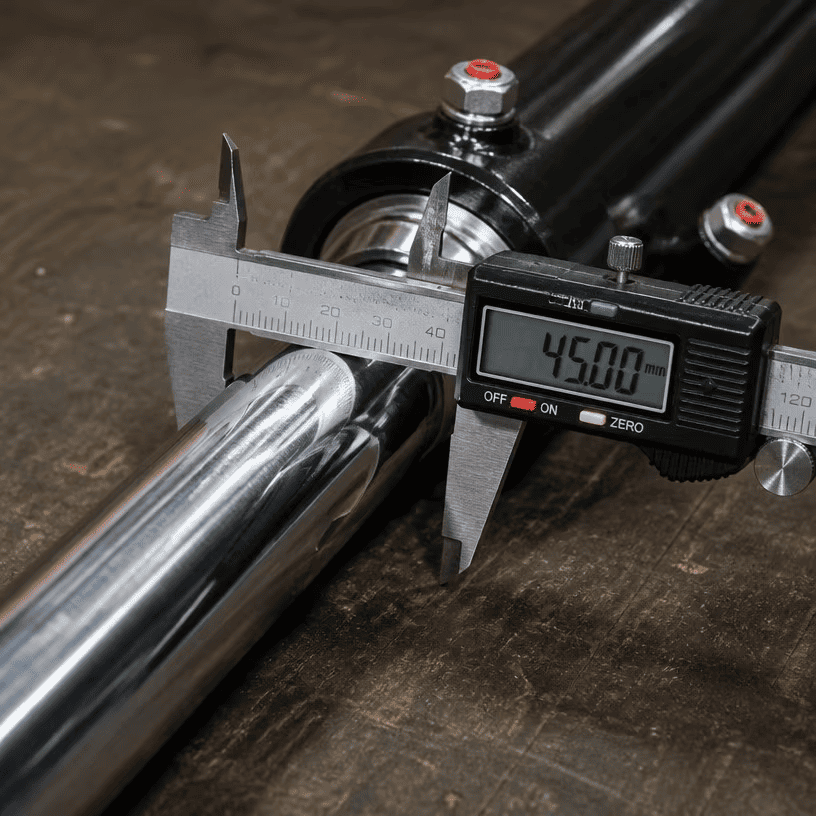

Диаметърът на пръта има значение поради две причини: здравина и уплътнение.
Как се измерва:Завъртете пръта там, където е чист — близо до уплътнението, а не на върха, където може да се износи. Първо го почистете. Прашният прът е по-голям, отколкото е.
Проверете за износване. Ако пръчката показва силно набраздяване, хлътване или износено стъпало там, където се движи уплътнението, кажете това във вашето запитване. Износен прът означава, че машината може да има проблем с разместването — новият цилиндър ще се износва по същия начин, ако причината не е отстранена.

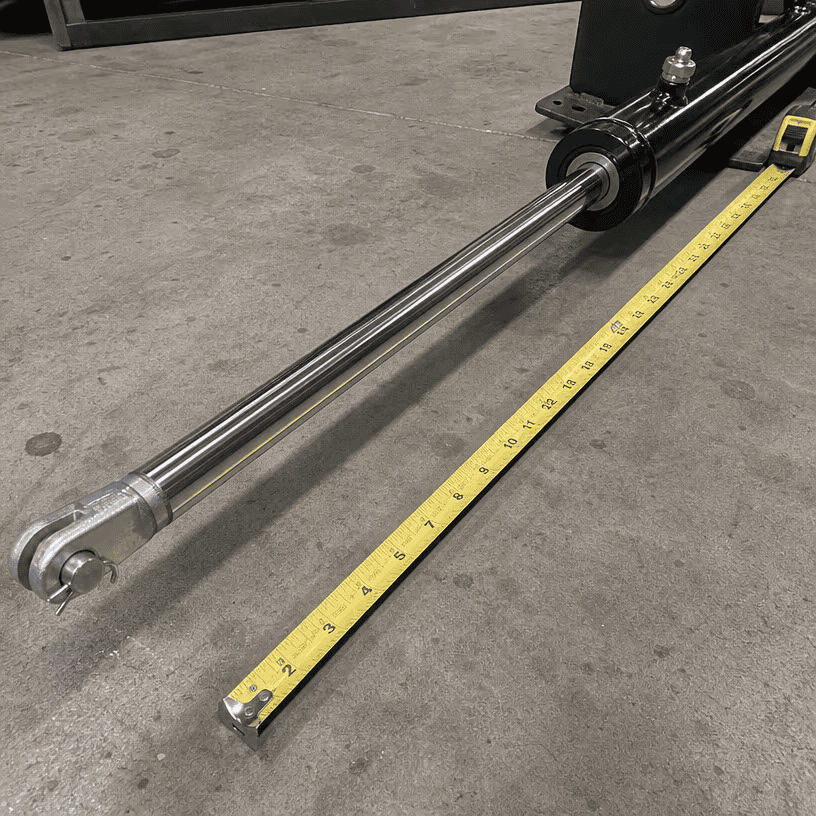

Ходът е разстоянието, което прътът изминава, от напълно прибрано до пълно изпъване. Това е мястото, където се случват повечето грешки при измерване.
Грешен начин:Предположение от открития прът, когато цилиндърът е извън машината.
1. Измерете цилиндъра напълно прибран — край до край, център на щифта до център на щифта. Наречете това R.
2. Измерете цилиндъра напълно изпънат — край до край, център на щифта до център на щифта. Наречете това Е.
3. Ход = E − R (за стандартен цилиндър ходът на пръта е равен на разликата в общата дължина между изпънат и прибран).
Пример: прибран 24 инча, разширен 60 инча → ход 36 инча.
Ако цилиндърът е на машината, можете да измерите хода на място: маркирайте пръта при уплътнението, изпънете го напълно, измерете открития прът — тази открита дължина е ходът.
Никога не смесвайте единици. Измервайте всичко в инчове или всичко в милиметри. Цилиндър, цитиран с 36" ход и 900 mm ход, не е един и същ цилиндър.

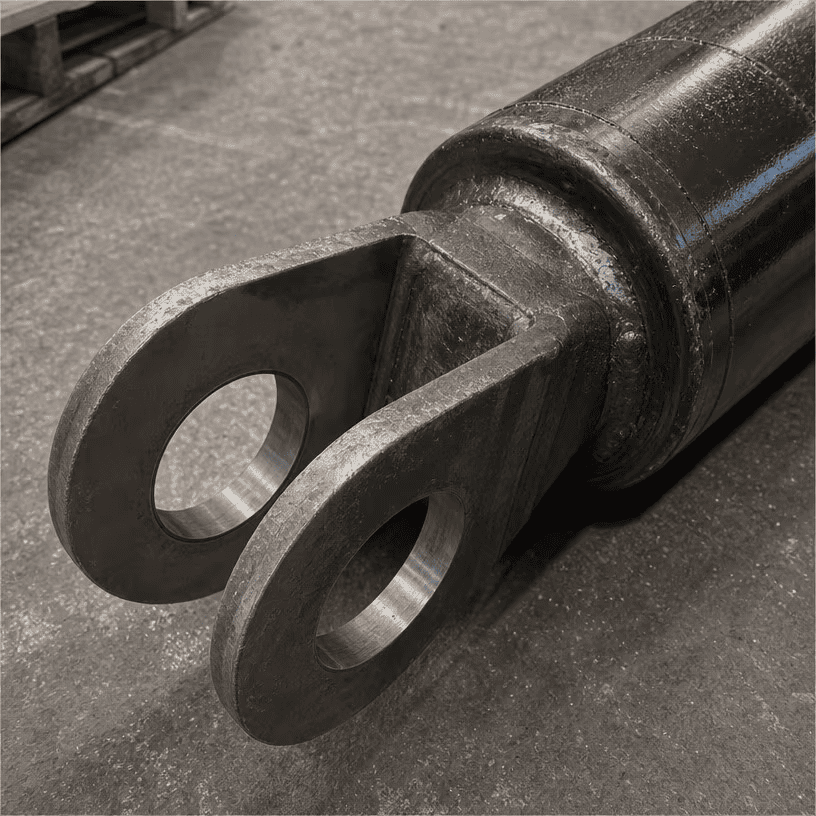

Монтажът е начинът, по който цилиндърът се прикрепя към машината. Това е вторият най-често срещан източник на грешни поръчки.
Око на карфица (щипка): Измерете диаметъра на отвора на карфица и ширината между ушите. Също така обърнете внимание на разстоянието от центъра на дупката на щифта до края на цевта/пръта - фабриките изграждат от тези размери.
Напречна тръба: Измерете външния диаметър на тръбата и разстоянието между краищата на тръбата.
Фланец или цапфа: Обърнете внимание на шаблона на отвора за болта, размера на болта и дебелината на фланеца. За цапфи, диаметърът на щифта и позицията на цапфата по дължината на цевта.
Най-важното: центровете на щифтовете. Когато давате общи дължини (прибрани и удължени), дайте им център на щифт до център — това е измерението, което машината действително вижда. Измерването до външната страна на очите добавя два пъти дебелината на карфичното око и вашият заместител ще бъде твърде дълъг.

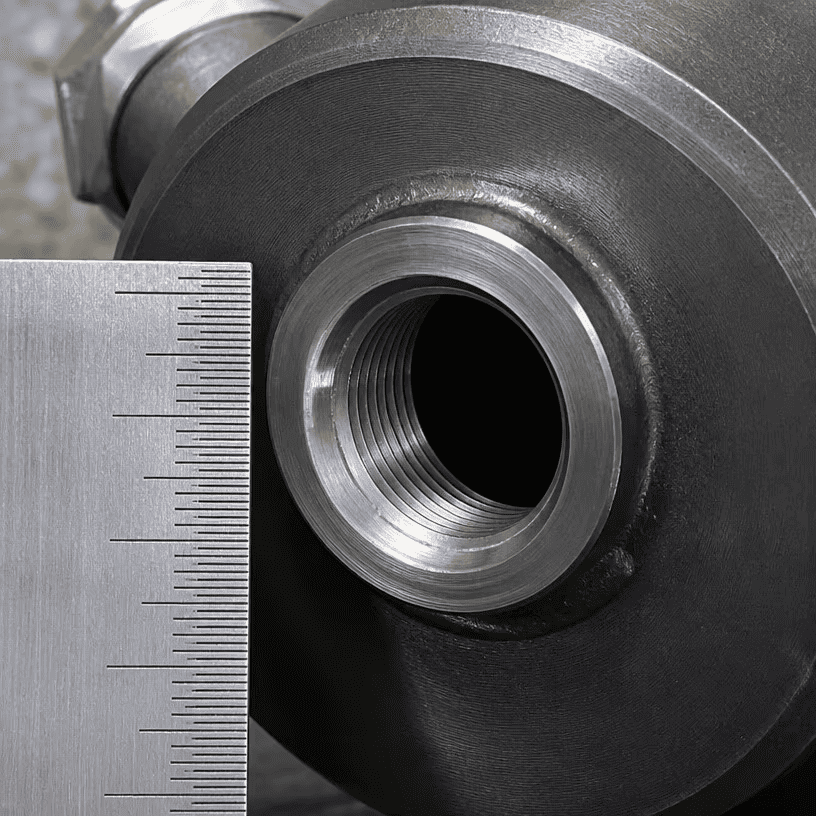

Портовете са мястото, където се свързват маркучите. Объркайте нишката и нищо не пасва.
Четири общи стандарта: SAE (резби UNF), NPT (заострени тръби), BSP (британски паралел) и метрични.
Как да измерите: Измерете с дебеломер диаметъра на порта, след това пребройте резбите над един инч (за инчове) или 10 mm (за метрични). Сравнете
| Нишка | Типичен размер на цилиндрите | Бележки |
|---|---|---|
| SAE O‑пръстен (JIC-стил) | #6, #8, #10 | Прав, O-пръстен уплътнява лицето |
| NPT | 1/4", 3/8", 1/2" | Заострени, уплътнения по резбите |
| BSPP / BSPT | 1/4", 3/8", 1/2" | Паралелен или заострен британски стандарт |
| Метрика | M18×1,5, M22×1,5 | Прави метрични резби |
Не сте сигурни? Photogначертайте порта с линийка до него и изпратете снимката. Идентифицираме нишката от снимката - по-бързо и по-безопасно от отгатване.
1. Грешно измерване на хода — отгатване вместо измерване на прибрани и удължени дължини.
2. Измерване на общата дължина до външната страна на очите — винаги използвайте щифт център до щифт център.
3. Смесване на инчове и милиметри — един цилиндър, цитиран в две единици.
4. Измерване на износен прът — там, където е износен, прътът е по-тънък; почистете го и измерете в края на жлезата.
5. Забравяйки диаметрите на щифта — отворът е правилен, монтажните отвори са грешни и цилиндърът няма да се закачи.
6. Без снимки — снимка на цилиндъра, табелата с данни, монтажа и портовете отговаря на половината въпроси, преди дори да изпратите номерата.
Попълнете това и го изпратете с вашето запитване:
| Измерване | Стойност | Единица (in / mm) |
|---|---|---|
| отвор | ||
| Диаметър на пръта | ||
| Инсулт | ||
| Прибрана дължина (център на щифта до център на щифта) | ||
| Удължена дължина (център на щифта до център на щифта) | ||
| Тип монтаж (щифтово ухо / скоба / напречна тръба / фланец / цапфа) | ||
| Диаметър на отвора за карфица (ако е ухо за карфица) | ||
| Резба на порта (SAE / NPT / BSP / метрична) | ||
| Размер на порта | ||
| Приложени снимки? (цилиндър, табелка с данни, монтаж, портове) |
Изпратете работния лист плюс:
1. Снимки на цилиндъра — страничен изглед, монтажни краища, портове, табелка с данни
2. Всяко щамповане или номер на част върху цевта
3. Марка и модел на машината, ако са известни
Създаваме резервни части от вашите измервания или сравняваме номера на частта с нашия каталог - в зависимост от това кое ще ви донесе правилния цилиндър по-бързо. Ако нещо във вашите измервания не отговаря, нашите инженери ще попитат, преди да изрежем стомана. Ние не предполагаме.
Jinan Huachen Industrial Co., Ltd. Основана през 1998 г. Jinan, Шандонг, Китай. Три фабрики. 300+ служители. 25+ инженери. Износ в над 50 държави. Ние изграждаме хидравлични цилиндри и захранващи агрегати — телескопични, напречни пръти, заварени, камиони за отпадъци, самосвални ремаркета и персонализирани резервни части, изработени според вашите измервания. ISO 9001:2015. Вътрешно хонинговане, QPQ обработка и тестване под налягане.
Дейвид Сонг — Отдел за износ
- WhatsApp / Телефон: +86 153 7619 8599
- Имейл: davidsong@mail.huachen.cc
- Уебсайт: http://jnhcic.com/
- Адрес: Сграда A9, Yinfeng International Biology City, No. 1177 Chunlan Road, High-tech Zone, Jinan City, Shandong Province, Китай
Изпратете вашия работен лист и снимки. Ние отговаряме с проверка за монтиране и оферта в рамките на 24 часа в работни дни.
