Малко неща разочароват екипа за поддръжка на тежко оборудване повече от стрела или разтоварващ цилиндър, който внезапно започва да трака, движейки се с неравномерно гъбесто закъснение и издавайки силен тракащ звук като юмрук топчета, които се преобръщат през стоманената тръба.
Когато механиците разкъсат цилиндъра, те очакват да намерят мръсно масло или скъсано уплътнение. Вместо това те откриват здравата стоманена повърхност на челото на буталото и вътрешните устни на маслените отвори, изпъстрени с грапави матови кратери, които изглеждат като взривени с миниатюрна картечница.
Това не е износване от абразивни частици. Това е кавитация и аерация на хидравличния цилиндър – два тясно свързани, но фундаментално различни флуидни феномена, които разрушават прецизни метални повърхности, уплътняват еластомерни уплътнения и компрометират безопасността на машината.
В докладите за обслужване на място техниците често обединяват кавитацията и аерацията под общия етикет „въздух в линиите“. Разбирането как се случва всяко от тях е от съществено значение за отстраняване на истинската първопричина:
Кавитация възниква, когато търсенето на масло от едната страна нахидравличен цилиндърбуталото изпреварва скоростта, с която маслото може физически да влезе.
Аерацията е замърсяване на хидравличното масло със свободен атмосферен въздух, вкаран във веригата от външната среда.
| Диагностична проверка | Кавитация | Аериране |
|---|---|---|
| Звуков подпис | Остър, груб тракащ или стържещ шум (като разхлабен чакъл или мрамори, тракащи вътре в цилиндъра или клапанния блок). | Пронизително хленчещо или стенещо жужене, което става по-силно със загряването на маслото. |
| Качество на движението | Колебание по време на първоначалната промяна на посоката, последвано от рязко клатушкане под товар. | Непрекъснато гъбесто, пружиниращо или подскачащо разширение на цилиндър; дрейф при статично натоварване. |

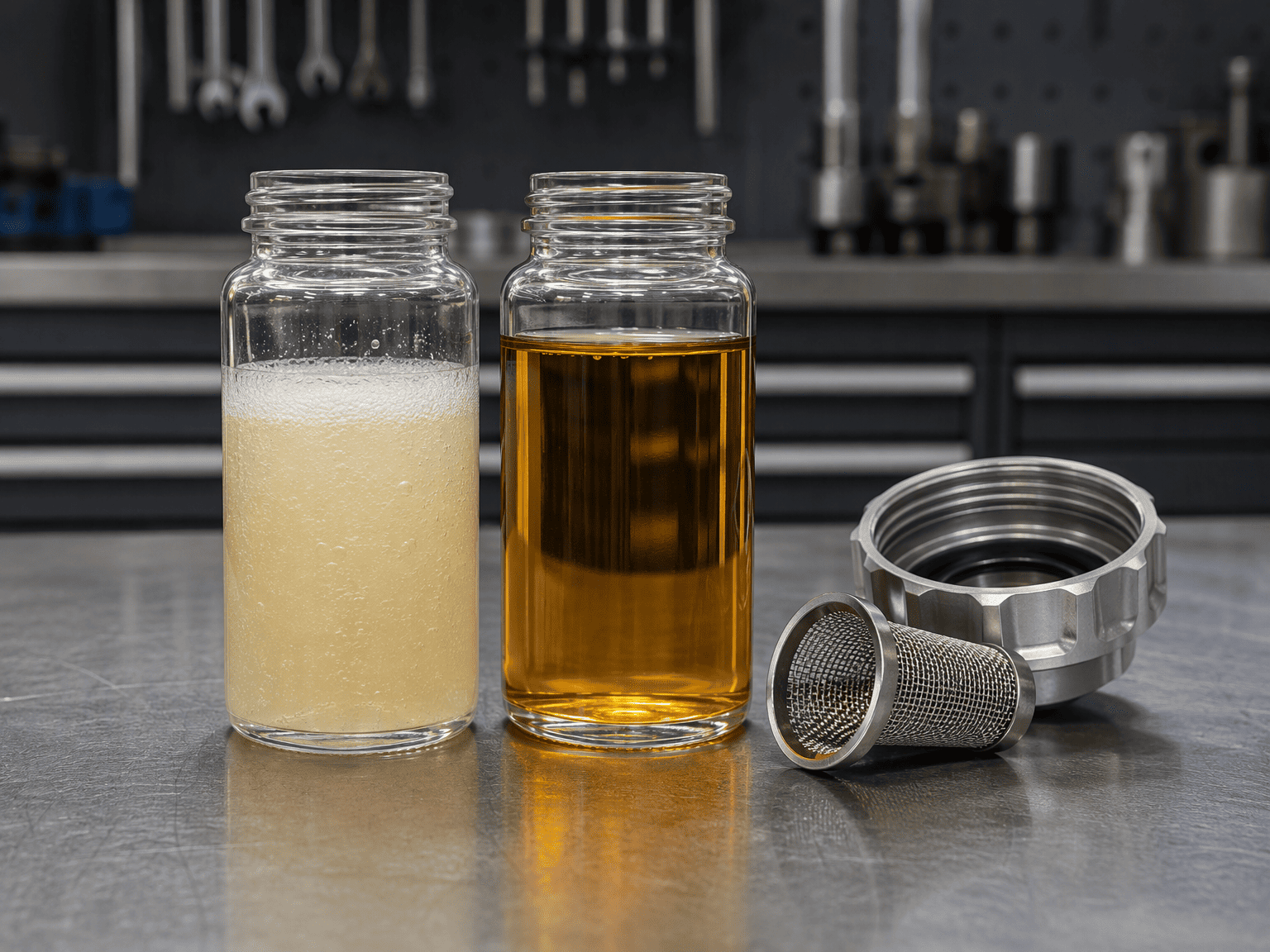

| Течен външен вид | Маслената проба изглежда чиста в резервоара, но компонентите показват локализирана питинг. | Маслената проба вътре в наблюдателното стъкло изглежда млечноподобна, разпенена или мътна с видима пяна. |
| Работна температура | Тежки локализирани горещи точки върху блоковете на клапаните или колената на порта на цилиндъра. | Бързо прегряване на целия резервоар поради непрекъснато компресиране на въздуха. |
Когато флуидните енергийни системи страдат от хронична кавитация и аерация, физическото увреждане се концентрира в специфични зони с висока скорост:

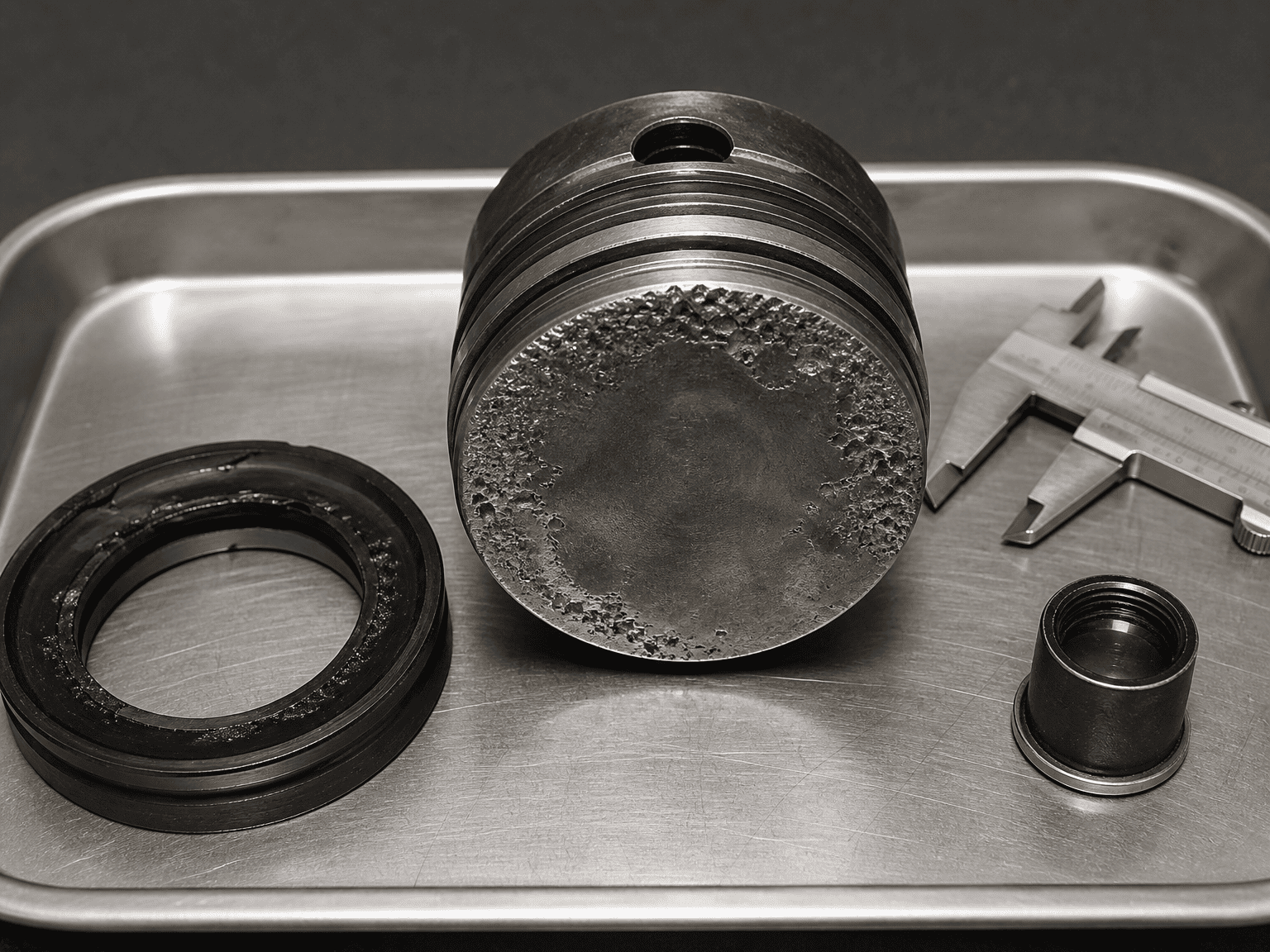

4.1 Корона на буталото:Плоската кръгла повърхност на буталото показва групи от дълбоки, матирани микро-вдлъбнатини, където свиващите се кухини от пара многократно удрят основния метал.
4.2 Вътрешни отвори на масления порт:Острите преходи под прав ъгъл, където хидравличното масло навлиза в цевта на цилиндъра, страдат от сериозна ерозия на ръбовете и заобляне.
4.3 Уплътнения на бутални пръти и износващи се пръстени:Увлечените въздушни мехурчета претърпяват бърза адиабатна компресия, създавайки локализирани топлинни пикове, които изгарят, остъкляват и превръщат гъвкавите полиуретанови уплътнителни устни в крехки подобни на въглен люспи.
4.4 Стени на цилиндъра:Близо до крайните точки на хода микроструите премахват защитния филм от смазочното масло, което позволява директно надраскване метал в метал между водещите ленти на буталото и полирания отвор на тръбата.
Когато тежка багерна стрела, каросерия на самосвално ремарке или мачта на мотокар се спускат бързо под действието на собствената си тежест, гравитацията дърпа пръта на цилиндъра надолу по-бързо, отколкото хидравличната помпа може да достави масло към страната на капака. Цилиндърът се превръща в гигантска спринцовка, създавайки интензивен вътрешен вакуум, който кипи входящия маслен поток.
Гъстото студено хидравлично масло с висок вискозитет се бори да тече през тесни смукателни филтри и дълги захранващи маркучи. Когато операторът задейства обороти на двигателя до пълна газ веднага след стартиране, помпата спира, създавайки силен вакуум и изпращайки поток от кавитираща течност направо към задвижващите механизми.
Тъй като цилиндрите с дълъг ход се разширяват, нивото на течността в хидравличния резервоар пада значително. Ако вентилационната капачка на резервоара е покрита с кал, прах или лед, атмосферният въздух не може да влезе, за да изравни обема. В резервоара се образува частичен вакуум, който запушва смукателната линия на помпата.
Ако връщаното масло се потопи в резервоара над нивото на течността като водопад, то вкарва въздух в маслото. Без подходящи прегради на резервоара, които да позволят на въздушните мехурчета да се издигнат на повърхността и да се отдушат, помпата незабавно засмуква тази пенеста смес обратно в цилиндрите.
Фиксирането на кавитацията на цилиндъра изисква адресиране на динамиката на веригата, която позволява образуването на отрицателно налягане:
Преди да смените шумен или повреден цилиндър:
Това ръководство очертава стандартните механични диагностични индикатори и най-добрите практики за хидравличната верига. Сложните многоосни машини, вериги с променливо изместване, засичащи натоварването, и хидростатични задвижвания със затворен контур изискват регистриране на преходно налягане и анализ на течности, специфични за веригата, за да се изолират първопричините.*

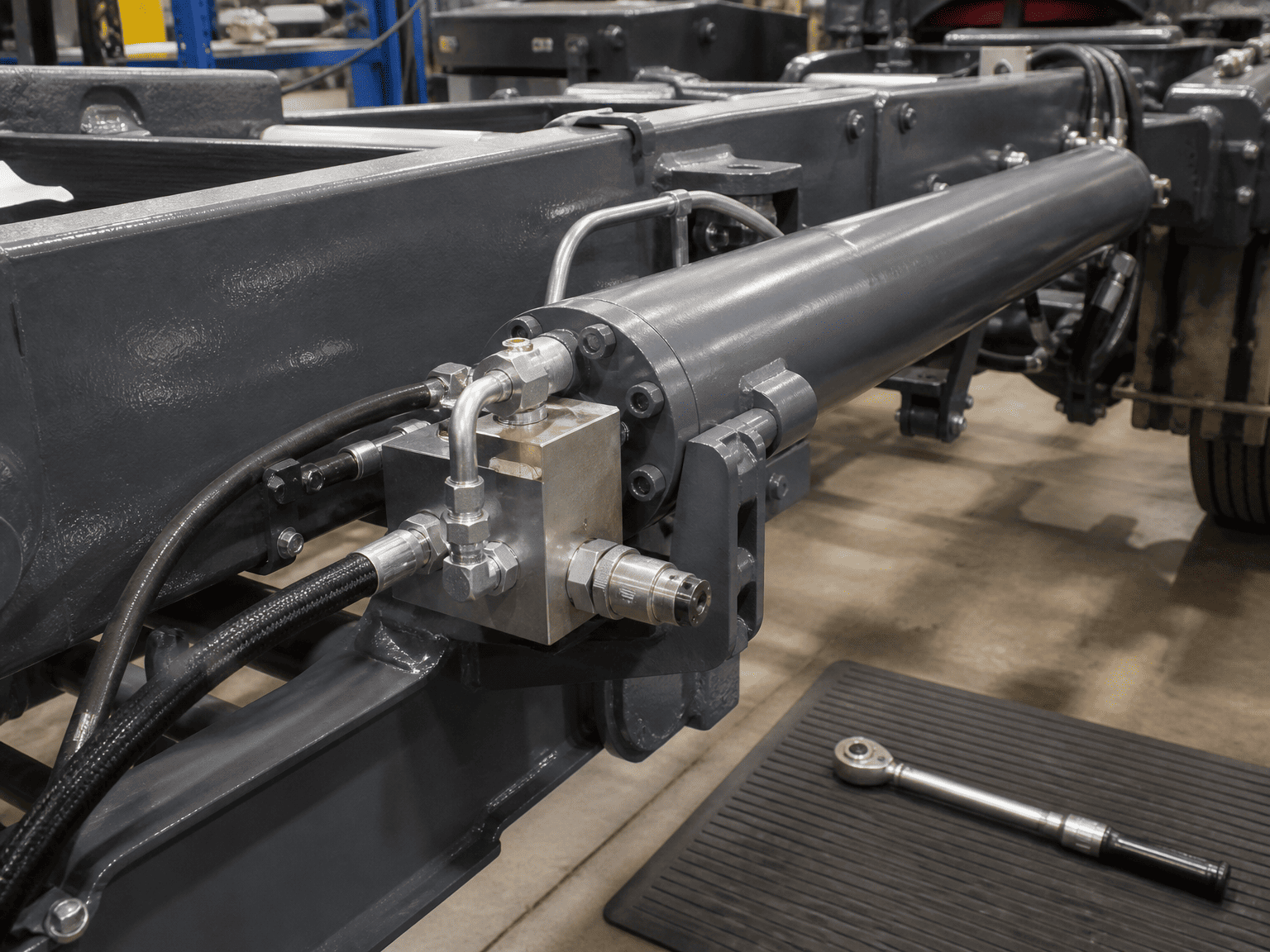

HCIC проектира и изгражда персонализирани хидравлични цилиндри за тежък режим на работа с оптимизирана геометрия на порта, вътрешни галерии с висок поток и интегрирани балансиращи клапани, за да издържат на тежки цикли на работа.
