Подемен цилиндър с щифт-щифт за самосвал

63-4402-120 е серия 4000 щифт-щифтов монтажен подемен цилиндър за самосвали. Неговото двущифтово монтажно устройство е предназначено за шарнирна машинна инсталация, където цилиндърът работи между фиксирани монтажни точки и следва движението на свързаната конструкция.

Каталогът на HCIC изброява 125,31 инча (3183 мм) разширени размери, 84,19 инча (2138 мм) затворени размери и 3/4 NPTF порт за този модел. Каталогът също така идентифицира самовъздушен дизайн, предварително натоварено V-образно уплътнение, регулируема на място резбована глава и по-голяма дължина на лагера за стабилност.

Тази статия обхваща само модел 63-4402-120.

---

I. Технически спецификации

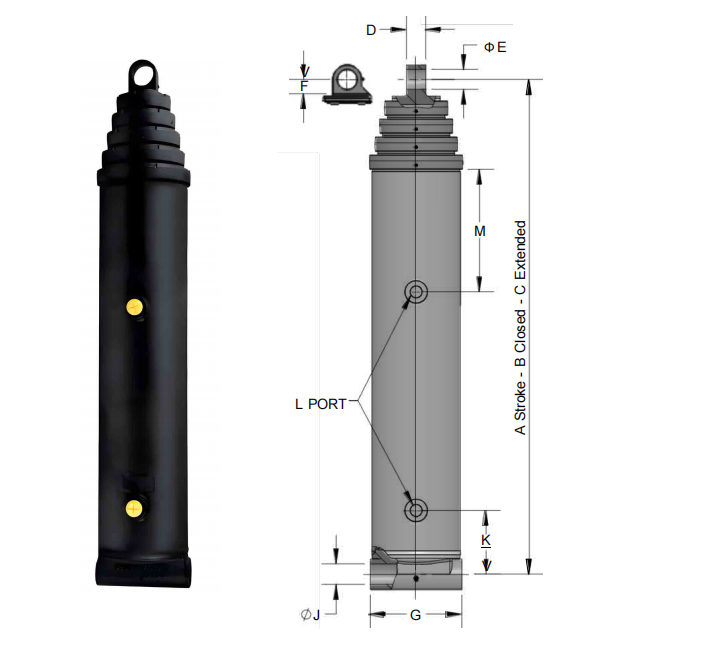

Размерите използват буквите, показани в каталожния чертеж на HCIC. Потвърдете пълния чертеж, детайлите на щифта, хидравличното налягане и монтажните разстояния, преди да направите поръчка.

---

II. Разположение за монтаж на щифт-щифт

63-4402-120 е инсталиран между два машинни щифта. Единият край се свързва с тялото на цилиндъра, а другият с монтажа на края на пръта. Докато хидравличната верига удължава или прибира пръта, центровете на щифтовете прехвърлят линейното движение в свързания механизъм за накланяне.

Схемата за монтаж изисква точно монтиране. Преди да смените съществуващ задвижващ механизъм, проверете:

- Затворени и удължени пин-център разстояния

- Диаметър на щифта и ширина на лагера

- Подравняване на скобата чрез пълно движение

- Позиция на порта и радиус на огъване на маркуча

- Просвет около гайката и края на пръта

- Механични ограничители и възможни странични натоварвания

Правилната каталожна дължина не потвърждава сама по себе си, че цилиндърът ще пасне на машината. Пълният монтажен чертеж трябва да бъде одобрен преди производството.

---

III. Характеристики на дизайна, изброени от HCIC

3.1 Дизайн със самоотвод

Каталогът идентифицира самовъздушен дизайн за щифтовия цилиндър от серия 4000. Тази функция може да помогне на цилиндъра да освободи уловения въздух по време на пускане в експлоатация, когато хидравличната система е напълнена и работи в съответствие с процедурата на оборудването.

Системата все още се нуждае от подходящо пълнене, отстраняване на въздуха и практики за чистота на маслото. Самообезвъздушаването не премахва необходимостта от проверка на резервоара, маркучите и връзките.

3.2 Предварително заредена V-образна опаковка

Цилиндърът е посочен с предварително заредена V-образна опаковка и саморегулиращ се вълнообразен пружинен енергизатор. Каталогът също така идентифицира задвижван „Z“ уплътнителен пакет като опция. Окончателното разположение на уплътнението трябва да бъде потвърдено в съответствие с хидравличната течност, температурата и работните условия.

3.3 Регулиране на резбова глава и уплътнение на полето

Главната гайка с резба е посочена за допълнителна здравина и регулиране на уплътнението на място. Това дава на персонала по поддръжката дефиниран сервизен интерфейс за работа, свързана с уплътнението. Преди каквато и да е сервизна операция, изолирайте хидравличното налягане, поддържайте свързаната конструкция и следвайте процедурата за безопасна поддръжка на машината.

3.4 По-голяма дължина на лагера

HCIC изброява по-голяма дължина на лагера за стабилност. Това е от значение за задвижващ механизъм, който движи шарнирна структура между два щифта. Правилното подравняване на щифта, състоянието на скобата и насочване от страната на машината все още са необходими, тъй като цилиндърът не е предназначен да компенсира неконтролираното странично натоварване.

---

IV. Принцип на работа

Хидравличното налягане действа върху буталото, за да създаде линейно движение на пръта. Тялото на цилиндъра и краят на пръта предават това движение през двете закрепени връзки. Хидравличната помпа и управляващият клапан определят потока на маслото, докато защитата от налягане на веригата ограничава работните условия.

За модел 63-4402-120 каталогът дава стойностите на затворените и разширените размери, използвани за проверка на наличната обвивка на хода. Конструкторът на машината трябва да потвърди, че структурата за накланяне може да се движи през пълния си обхват, без да се завърта, да излиза от дъното или да принуждава цилиндъра да премине в нежелана пътека на натоварване.

---

V. Основни предимства на продукта

- Монтаж щифт-щифт за шарнирно самосвално оборудване

- 125,31 инча / 3183 mm разширени размери, посочени в каталога

- 3/4 NPTF хидравличен порт

- Самоосвободен дизайн, включен в списъка на HCIC

- Предварително заредена V-образна опаковка със саморегулиращ се вълнообразен пружинен енергизатор

- Допълнителен захранващ пакет "Z" уплътнение, посочен в каталога

- Главна гайка с резба за допълнителна здравина и регулиране на уплътнението на място

- По-голяма дължина на лагера за стабилност

- Размери в инчове и милиметри за планиране на монтажа

---

VI. Приложение и монтаж

Серията 4000 е представена в каталога на HCIC като решение за хидравлично накланяне. Модел 63-4402-120 е подходящ за разглеждане, когато оборудването изисква щифтов цилиндър и интерфейсът на машината съответства на изброената обвивка на размерите.

Купувачът трябва да провери пътя на натоварване, подравняването на щифта, работната скорост, налягането, типа масло и маршрута на маркуча. По-дългият удължен размер прави планирането на монтажа особено важно: проверете транспортното или сгънато положение, пълното преобръщане и всички междинни позиции, преди да потвърдите монтажа.

---

VII. Необходима информация за оферта

Предоставете следните подробности, за да получите преглед за конкретния проект:

1. Тип машина и функция за накланяне

2. Съществуващи затворени и разширени щифтови центрове

3. Диаметър на щифта, ширина на скобата и разположение на лагерите

4. Необходимо работно налягане и дебит на помпата

5. Хидравлична течност и работна температура

6. Ориентация на порта и маршрут на маркуча

7. Предпочитание за уплътнение или изискване за съвместимост с течност

8. Информация за механично спиране и освобождаване

9. Количество и предназначение

10. Съществуващ чертеж, примерни измервания или снимки

Тези подробности позволяват размерите на цилиндъра да бъдат проверени спрямо действителната машина, а не само спрямо номинално име на модел.

---
