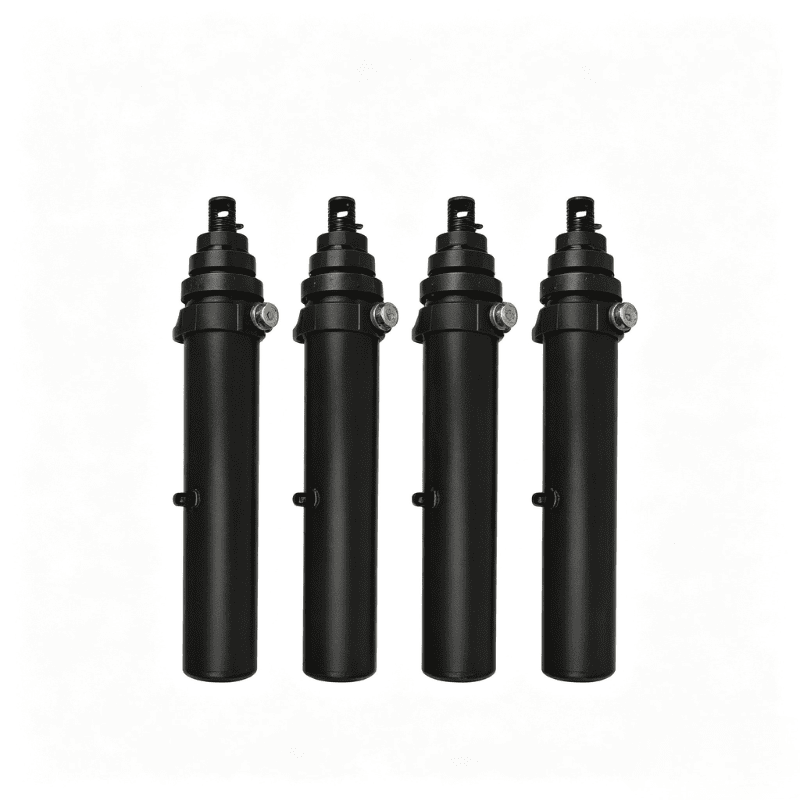

63-4402-104 на HCIC е цилиндър за самообръщане с щифт-щифт за ремарке, с удължена дължина от 108,56 инча, 3/4 NPTF порт и комплект уплътнения, които могат да се обслужват.
Hydraulic port:
3/4 NPTFOil volume listed:
1,8 галона запълване / 7,3 галона разширяванеListed weight:
208 паунда63-4402-104 е цилиндър за самосваляне от серия 4000, монтиран на щифт-щифт за ремарке. Неговият монтажен формат от щифт към щифт позволява на цилиндъра да се свърже между две точки за монтиране на машината, без да се изисква отделен фланец или устройство за монтиране на крака.
Каталогът изброява 108,56 инча (2757 мм) разширен размер, 71,94 инча (1827 мм) затворен размер и 3/4 NPTF порт. Цилиндърът също така използва самообезвъздушаващ се дизайн, предварително натоварена V-образна опаковка и по-голяма дължина на лагера, предназначена да поддържа стабилна работа в монтажното разположение, показано в каталога.
Тази статия обхваща само модел 63-4402-104.
| Параметър | 63-4402-104 Спецификация |
|---|---|
| Продуктова серия | Серия 4000 |
| Стил на монтаж | Монтаж щифт-щифт |
| Измерение А | 71,94 инча / 1827 мм |
| Измерение B | 36,62 инча / 930 мм |
| Измерение C | 108,56 инча / 2757 мм |
| Измерение D | 1,50 инча / 38 мм |
| Измерение E | 2,06 инча / 52 мм |
| Размер F | 2,00 инча / 51 мм |
| Измерение G | 7,00 инча / 178 мм |
| Измерение Дж | 2,06 инча / 52 мм |
| Измерение К | 19,50 инча / 495 мм |
| Измерение М | N/A в каталожната таблица |
| Хидравличен порт | 3/4 NPTF |
| Посочен обем масло | 1,8 галона запълване / 7,3 галона разширяване |
| Посочено тегло | 208 паунда |

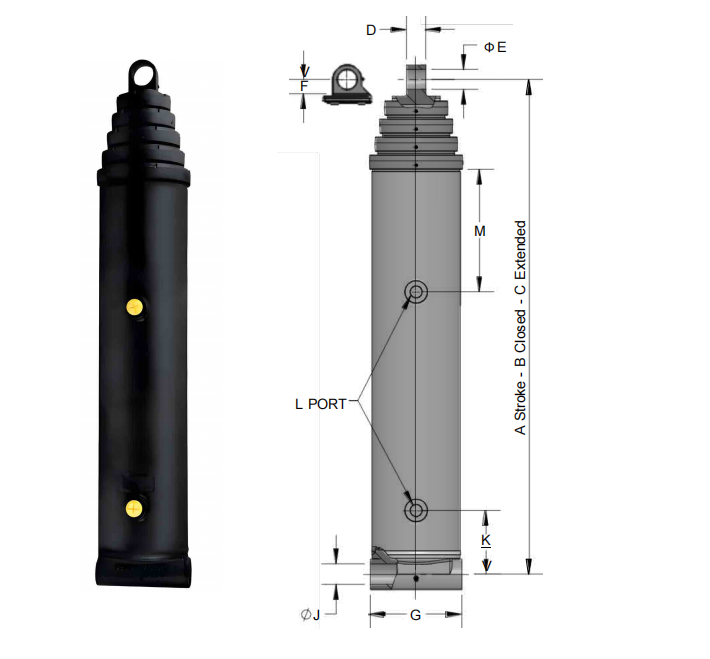

Буквите от A до M се отнасят до чертежа с размери в каталога на HCIC. Потвърдете пълния монтажен чертеж, размерите на щифта, изискванията за работно налягане и хидравличната верига, преди да поръчате.

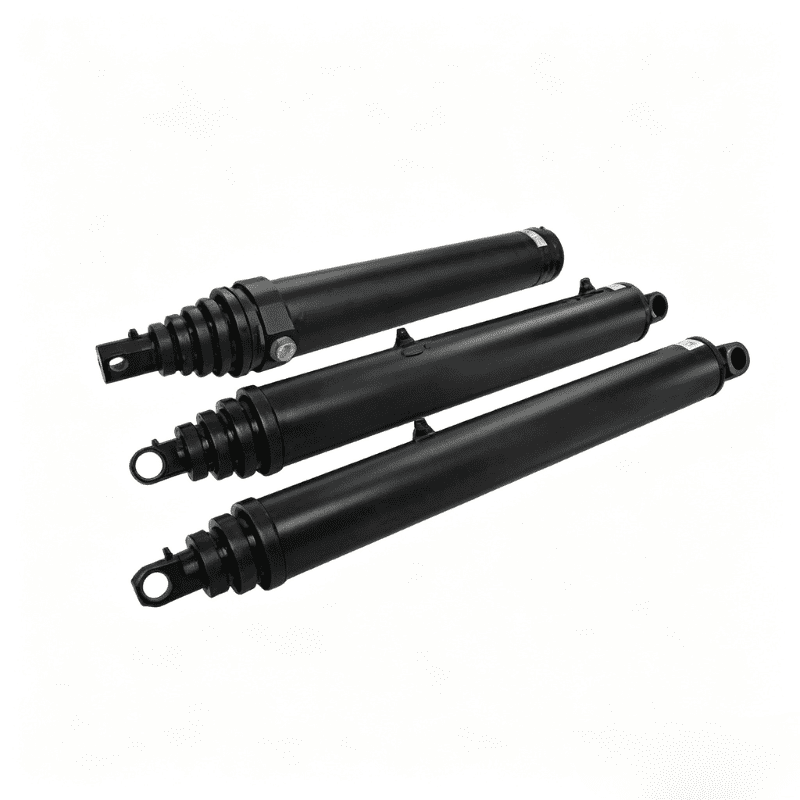

Хидравличен цилиндър с щифт-щифт е монтиран между две скоби или точки на уши. Тялото на цилиндъра и връзката на края на пръта прехвърлят натоварването на машината през щифтовете. Това оформление е често срещано, когато задвижващият механизъм трябва да следва движението на накланящо се тяло, връзка или друга шарнирна конструкция.
Напасването се определя от повече от затворените и разширените размери. Купувачът трябва да провери:
- Разстояния между центровете на щифта в двата края
- Диаметър на щифта и налична ширина на лагера
- Хлабина и подравняване на скобата
- Посока на хидравличния порт
- Движение на маркуча през целия ход
- Механична хлабина около главата и края на пръта
63-4402-104 трябва да бъде избран от одобрения чертеж с размери, а не само от общата дължина.
Каталогът идентифицира дизайн на самообезпразняване. При практическата инсталационна работа това може да помогне за намаляване на количеството уловен въздух, който остава в цилиндъра по време на пускането в експлоатация. Веригата на машината все още трябва да бъде напълнена и прочистена съгласно процедурата на производителя на оборудването.
Посоченото устройство за уплътняване използва предварително заредена V-образна опаковка със саморегулиращ се вълнообразен пружинен енергизатор. Каталогът също така идентифицира задвижван „Z“ уплътнителен пакет като опция. Окончателната конфигурация на уплътнението трябва да бъде потвърдена за хидравличната течност, температурния диапазон и работните условия на приложението.
Главната гайка с резба е посочена като функция за допълнителна здравина и регулиране на уплътнението на място. Той също така осигурява практичен сервизен интерфейс, когато се изисква проверка или настройка на уплътнението. Всяка корекция на място трябва да следва одобрената процедура за поддръжка и не трябва да замества практиките за изолация под налягане и безопасен демонтаж.
В каталога е посочена по-голяма дължина на лагера за стабилност. При инсталация с щифт-щифт насочването е важно, тъй като задвижващият механизъм следва движеща се структура. Правилното подравняване и правилното състояние на щифта остават необходими; по-голямата дължина на лагера не прави цилиндъра подходящ за неконтролирано странично натоварване.
63-4402-104 преобразува хидравличното налягане в линейно движение. Когато маслото влезе в съответния отвор, налягането действа върху зоната на буталото и задвижва пръта навън или навътре. Щифтовете в края на пръта и в края на капачката предават това движение към свързания механизъм за накланяне.
Използваемият механизъм се определя от затворените и разширените размери в каталога. Хидравличният клапан, дебитът на помпата, защитата срещу разтоварване и геометрията на машината определят действителната скорост и сила, налични при работа.
Цилиндърът не трябва да се третира като самостоятелно повдигащо устройство. Изборът му трябва да съответства на хидравличната верига и механичната конструкция, към която е закрепен.
- Монтаж щифт-щифт за шарнирно хидравлично оборудване
- 108,56 инча / 2757 mm разширени размери, посочени в каталога
- 3/4 NPTF хидравличен порт
- Самоосвободен дизайн, включен в списъка на HCIC
- Предварително заредена V-образна опаковка със саморегулиращ се вълнообразен пружинен енергизатор
- Допълнителен захранващ пакет "Z" уплътнение, посочен в каталога
- Главна гайка с резба за допълнителна здравина и регулиране на уплътнението на място
- По-голяма дължина на лагера за стабилност
- Затворени и разширени размери, налични както в инчове, така и в милиметри
Каталогът поставя щифтовия цилиндър от серия 4000 под решения за хидравлично накланяне. 63-4402-104 може да се счита за оборудване, при което цилиндърът трябва да бъде монтиран между два щифта и наличната инсталационна обвивка съответства на размерите в каталога.
Преди да потвърдите монтирането, прегледайте цялото движение на машината. Цилиндърът трябва да има достатъчна хлабина при пълно прибиране и разтягане, а щифтовете трябва да останат подравнени, докато структурата за накланяне се движи. Маршрутът на маркуча също трябва да се провери, така че връзката 3/4 NPTF да не е изложена на усукване или огъване извън ограниченията на производителя на маркуча.
Изпратете следната информация с вашето запитване:
1. Тип машина и функция на цилиндъра
2. Съществуващи размери на центъра на щифта
3. Диаметър на щифта и ширина на скобата
4. Необходими затворени и удължени дължини
5. Работно налягане и дебит на помпата
6. Хидравлична течност и работна температура
7. Ориентация на порта и маршрут на маркуча
8. Необходима опция за уплътнение
9. Количество и дестинация за доставка
10. Съществуващ чертеж на цилиндър или ясни снимки
Чертежът е особено важен, когато резервният цилиндър трябва да пасне на съществуващ механизъм за обръщане.
HCIC произвежда хидравлични цилиндри и хидравлични агрегати за индустриални приложения. Официалният сайт на компанията представя стандартни, специално създадени и персонализирани хидравлични решения.
За запитване за замяна или OEM, изпратете чертежа на машината и пълните размери на цилиндъра. HCIC може да прегледа изискванията за монтаж, преди да потвърди окончателната спецификация.
За модел 63-4402-104 изпратете съществуващия чертеж на цилиндър, размерите на щифта, работните условия и необходимото количество до HCIC за технически преглед.
