Електрически подемник за системи за повдигане на самосвални ремаркета

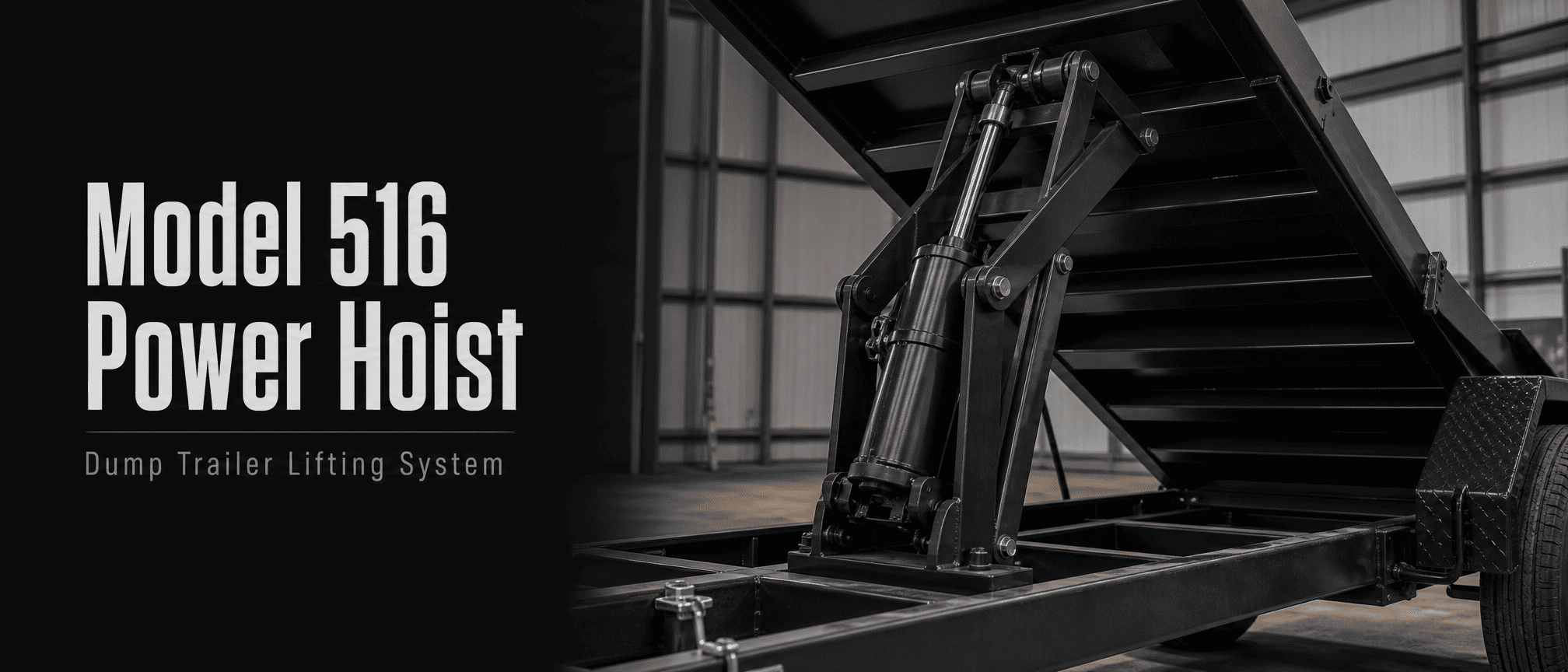

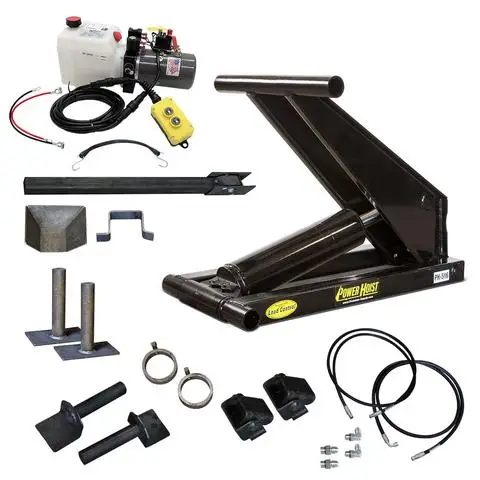

Силовият подемник Модел 516 е компактна опция за подемник за системи за повдигане на самосвални ремаркета. Каталожните размери осигуряват практическа отправна точка за проверка на пространството на рамката, геометрията на пантите и изискванията за хидравлична инсталация, преди да бъде направена поръчка.

Силовият подемник модел 516 е включен в каталога на американските подемници със седем измерения, от A до G. Тези измервания помагат на производителя на ремаркета или купувача на резервни ремаркета да сравни подемника с наличната монтажна площ, вместо да избира оборудване само по капацитет на повдигане.

---

I. Спецификации на продукта

Това са каталожни размери. Чертежът трябва да бъде сравнен с действителната рамка на клиента, точките на въртене и метода на инсталиране преди окончателното одобрение.

---

II. Как подемникът модел 516 пасва на проект за ремарке

Подемникът за самосвално ремарке прави повече от това да осигурява подемна сила. Тя трябва да пасва между релсите на рамката, да работи с геометрията на каросерията и да оставя достатъчно свободно пространство за движещата се конструкция. Моторният подемник модел 516 следователно може да бъде оценен в три практически стъпки.

2.1 Проверете инсталационния плик

Започнете с размери A, B и C от каталожния чертеж. Сравнете ги с наличното пространство на рамката и позицията на пантата на каросерията. Размер, който изглежда приемлив на хартия, все още може да създаде смущения, когато тялото се върти, така че трябва да се провери пълният път на движение.

2.2 Потвърдете връзката на монтажа

Размерите D, F и G помагат на купувача да прегледа монтажната връзка на подемника с рамката на ремаркето и поддържащите скоби. Правилните монтажни плочи, центровете на щифтовете и усилващите детайли зависят от дизайна на ремаркето. Те не трябва да се отгатват само от номера на модела.

2.3 Прегледайте общата дължина на подемника

Размерът E е посочен като 39,25 инча за модел 516. Това измерване е важно, когато подемникът трябва да бъде позициониран под самосвално тяло с ограничена дължина. Трябва да се прегледа заедно със затвореното положение, ъгъла на тялото и пространството, необходимо за достъп до обслужване.

---

III. Защо купувачите искат модел 516 по номер на модел

Използването на точния номер на модела прави запитването за OEM или замяна по-лесно за обработка. Това дава на доставчика ясна референтна точка, докато купувачът потвърждава структурата на ремаркето, монтажното устройство и изискванията за работа.

За заявка за замяна, купувачът трябва да изпрати табелата с модела или референтния каталог, снимки на съществуващата инсталация, наличните монтажни размери и устройството за повдигане на ремаркето. Ако оригиналният модул е ​​бил модифициран, актуализираните размери са по-полезни от стария номер на модела сам по себе си.

---

IV. Типичен контекст на приложение

Силовият подемник модел 516 е предназначен за обсъждане на системи за повдигане на самосвални ремаркета, където са важни компактното разположение на подемника и съответствието на размерите. Крайната пригодност зависи от каросерията на ремаркето, натоварването, позицията на пантата, хидравличната верига и структурния дизайн. Каталожните размери не определят сами по себе си номинална товароподемност.

---

V. Контролен списък за запитване

За да заявите преглед на монтирането на телфер модел 516, предоставете:

- Тип ремарке и размери на каросерията

- Налично място за монтаж

- Местоположение на пантите и монтажните щифтове

- Съществуващи хидравлични компоненти, ако това е подмяна

- Необходима последователност на повдигане

- Снимки или чертеж с размери на актуалната инсталация

- Работна среда и очакван работен цикъл

Тази информация позволява на HCIC да прегледа приложението, без да приема подробности, които не са показани в каталога.

---

VI. ЧЗВ

---

VII. Заключение

Моторният подемник модел 516 се оценява най-добре като част от цялостна система за повдигане на самосвално ремарке. Неговите каталожни размери – особено 24,00-инчов размер A, 39,25-инчов размер E и 10,00-инчов G размер – дават на купувачите ясна основа за проверка на пространството за инсталиране. За точна оферта изпратете чертежа на ремаркето и измерената информация за монтаж на HCIC.

---

VIII. Относно HCIC

Jinan Huachen Industrial Co., Ltd. (HCIC) разработва и произвежда хидравлични цилиндри и захранващи агрегати за индустриални и превозни приложения. За проект модел 516 HCIC може да прегледа наличната информация за монтаж и да даде съвет относно следващите технически подробности, необходими за оферта.

Поискайте преглед на телфер модел 516:
