Прегледайте каталожните размери на влекача модел 621 за самосвални ремаркета и проверете пространството на рамата на ремаркето, монтажната геометрия, хлабината на тялото и сервизния достъп, преди да поръчате.

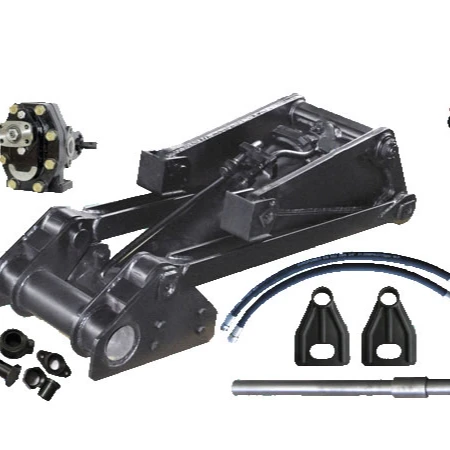

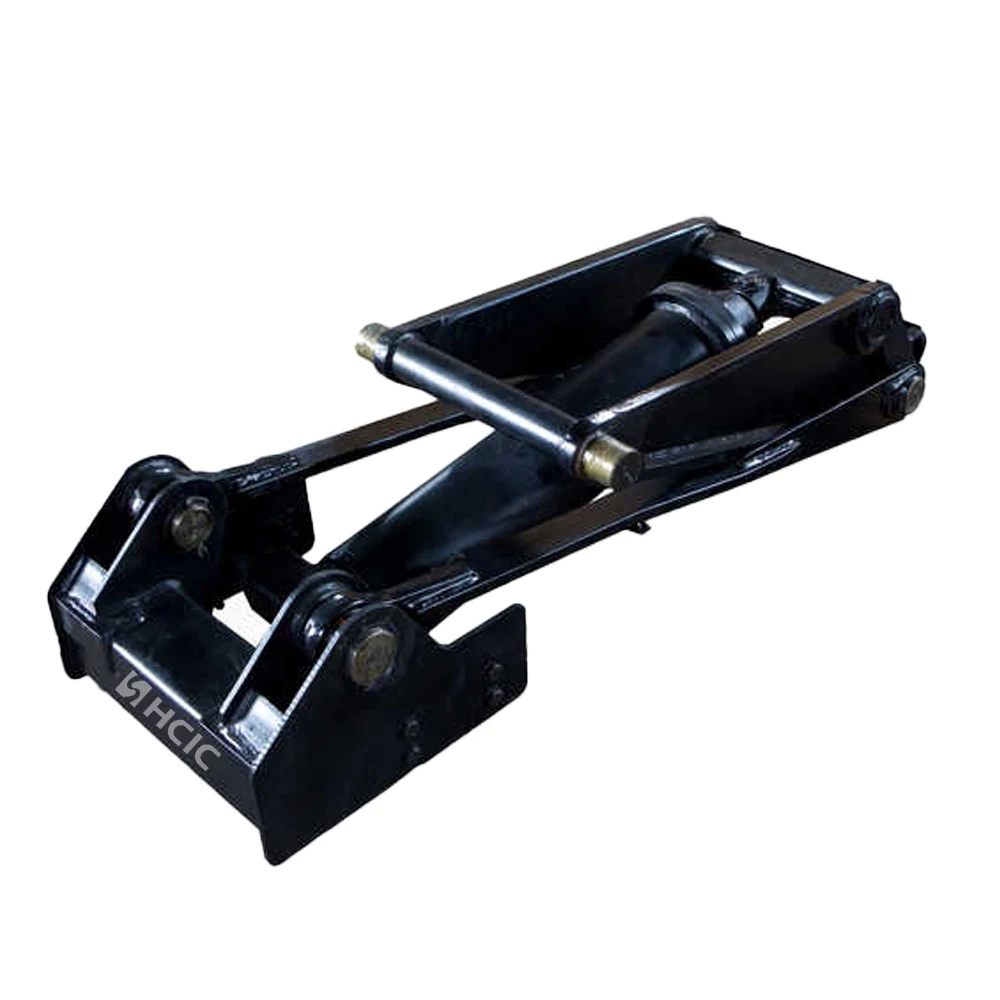

Силовият подемник модел 621 за самосвални ремаркета е посочен в предоставения каталог на американските електрически подемници за приложения на система за повдигане на ремаркета. За производителя на оригинално оборудване или резервния купувач важната първа стъпка е напасването на размерите: подемникът трябва да работи с рамата на ремаркето, движението на каросерията, точките за монтаж и хидравличното устройство.

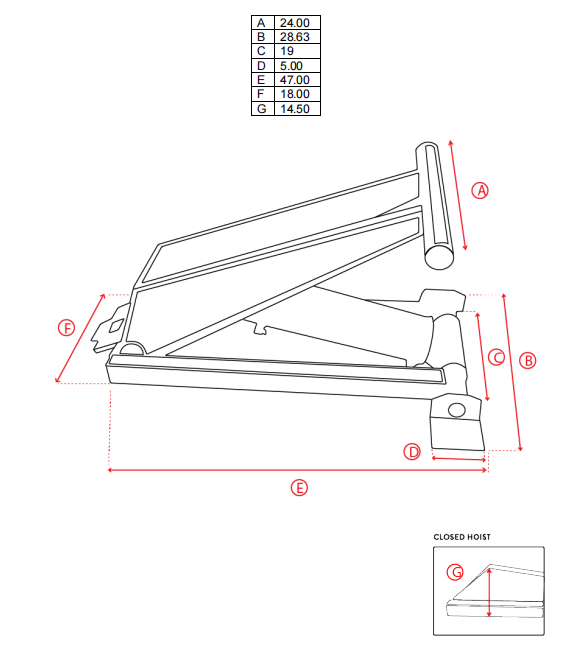

Страницата на модел 621 дава препратки към седем измерения, от A до G. Тези измервания осигуряват практическа отправна точка за преглед на чертежа на ремарке, преди окончателната скоба, щифтът и детайлите на армировката да бъдат одобрени.
| Параметър | Каталожна стойност |
|---|---|
| Модел | 621 |
| Продуктова категория | Силов подемник |
| Измерение А | 24.00 инча |
| Измерение B | 28,63 инча |
| Измерение C | 19.00 инча |
| Измерение D | 5,00 инча |
| Измерение E | 47.00 инча |
| Размер F | 18.00 инча |
| Измерение G | 14,50 инча |
Стойностите по-горе са преписани от страницата на модел 621 в предоставения каталог. Потвърдете последния технически чертеж спрямо действителното ремарке преди производство или одобрение за замяна.

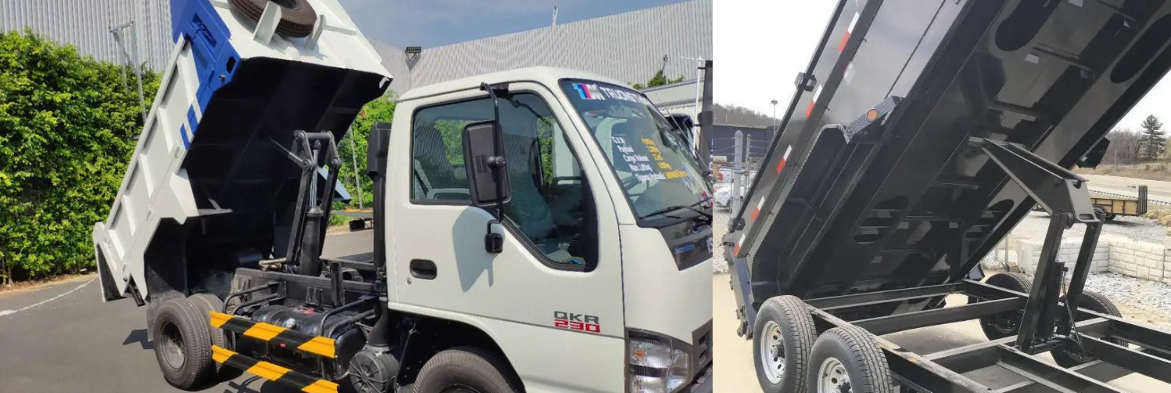

Подемникът на ремарке работи чрез променящ се механичен ъгъл. Наличното пространство под затворена самосвална каросерия може да се промени, когато каросерията започне да се повдига. Напречните греди на рамката, скобите, хидравличните маркучи и долната страна на каросерията трябва да останат свободни по време на движението.
Поради тази причина телферът модел 621 трябва да се оценява като част от цялостната повдигаща система, а не да се избира само по номера на модела. Конструкцията на ремаркето, позицията на задните панти, монтажната подредба и хидравличната верига влияят върху окончателния монтаж.
Започнете с размери A, B и C, когато сравнявате подемника с наличното пространство между рамата и каросерията. Измерете затворената позиция, след това прегледайте пътя на движение на тялото по време на цикъла на повдигане.
Проверката на статичната хлабина може да не разкрие контакт, който възниква при въртене на тялото. Чертеж с размери или маркирани монтажни снимки са по-полезни от едно измерване, направено от затвореното ремарке.
Размери D, F и G помагат на купувача да обсъди опорните плочи, позициите на щифтовете и укрепването на рамката. Те не трябва да се третират като пълен чертеж на скоба. Действителният монтажен проект трябва да отчита реакционните натоварвания, подравняването на щифтовете, разположението на заваръчните шевове и конструкцията, приемаща повдигащата сила.
Устройството за поддръжка също се нуждае от достатъчно достъп за инспекция, прокарване на маркуча и бъдеща сервизна работа. Стегнатата инсталация не е автоматично добра инсталация, ако рутинният достъп е блокиран.
Размер E е посочен като 47,00 инча за модел 621. Сравнете тази стойност с наличната монтажна дължина, затвореното положение на тялото и местоположението на близките напречни греди или оборудване.
Цялостното разположение трябва също така да остави място за хидравлични връзки и визуална проверка. Окончателното одобрение трябва да се основава на последния чертеж и пълния плик на движението.
Моторният подемник Модел 621 за самосвални ремаркета е подходящ за проекти на системи за повдигане, където се изисква дефиниран каталожен модел и препратка към размерите. Може да бъде преразгледан за изграждане на OEM ремарке, работа по подмяна и редизайн на системата, когато механичните и хидравличните изисквания бъдат потвърдени.
Предоставената страница с модел 621 изброява размерите, но не предоставя потвърден капацитет, стойност на работното налягане, стойност на експлоатационния живот или сертификат за този модел. Тези подробности трябва да бъдат потвърдени за действителния проект и не трябва да се извеждат от номера на модела.
За преглед на OEM или замяна, изпратете:
Тази информация помага на HCIC да оцени монтирането, без да предполага скрити структурни или хидравлични детайли.
Това е изброен в каталога механичен подемник, разглеждан тук за приложения на система за повдигане на самосвални ремаркета. Окончателната пригодност зависи от конструкцията на ремаркето, монтажното устройство и хидравличната система.
В каталога са посочени A на 24,00 инча, B на 28,63 инча, C на 19,00 инча, D на 5,00 инча, E на 47,00 инча, F на 18,00 инча и G на 14,50 инча.
| Параметър | Каталожна стойност |
|---|---|
| Модел | 621 |
| Продуктова категория | Силов подемник |
| Измерение А | 24.00 инча |
| Измерение B | 28,63 инча |
| Измерение C | 19.00 инча |
| Измерение D | 5,00 инча |
| Измерение E | 47.00 инча |
| Размер F | 18.00 инча |
| Измерение G | 14,50 инча |
На доставената страница на модел 621 не е показана потвърдена стойност на капацитета. Капацитетът трябва да бъде прегледан спрямо пълния дизайн на ремаркето и изискванията на проекта.
Не автоматично. Монтажните точки, центровете на щифтовете, хлабината, движението на тялото, хидравличните връзки и здравината на рамката трябва да бъдат проверени преди да се вземе решение за подмяна.
Размер E е посочен като 47,00 инча. Тя трябва да се сравни с наличната монтажна дължина, затвореното положение на тялото, достъпа за обслужване и близките елементи на рамката.
Изпратете справка за модела, подробности за ремаркето, измерено пространство за монтаж, местоположение на панти и щифтове, снимки или чертежи, съществуваща хидравлична информация и необходимата последователност на повдигане.
За точна оферта изпратете чертежа на ремаркето, монтажните измервания и наличната хидравлична информация до HCIC. Окончателното решение трябва да използва последния чертеж и пълното повдигащо устройство.
Jinan Huachen Industrial Co., Ltd. (HCIC) разработва и произвежда хидравлични цилиндри и захранващи агрегати за превозни средства и индустриални приложения. За проект на модел 621 HCIC може да прегледа наличната информация за инсталиране и да идентифицира техническите подробности, необходими за OEM или оферта за замяна.
Поискайте преглед на телфер модел 621:
