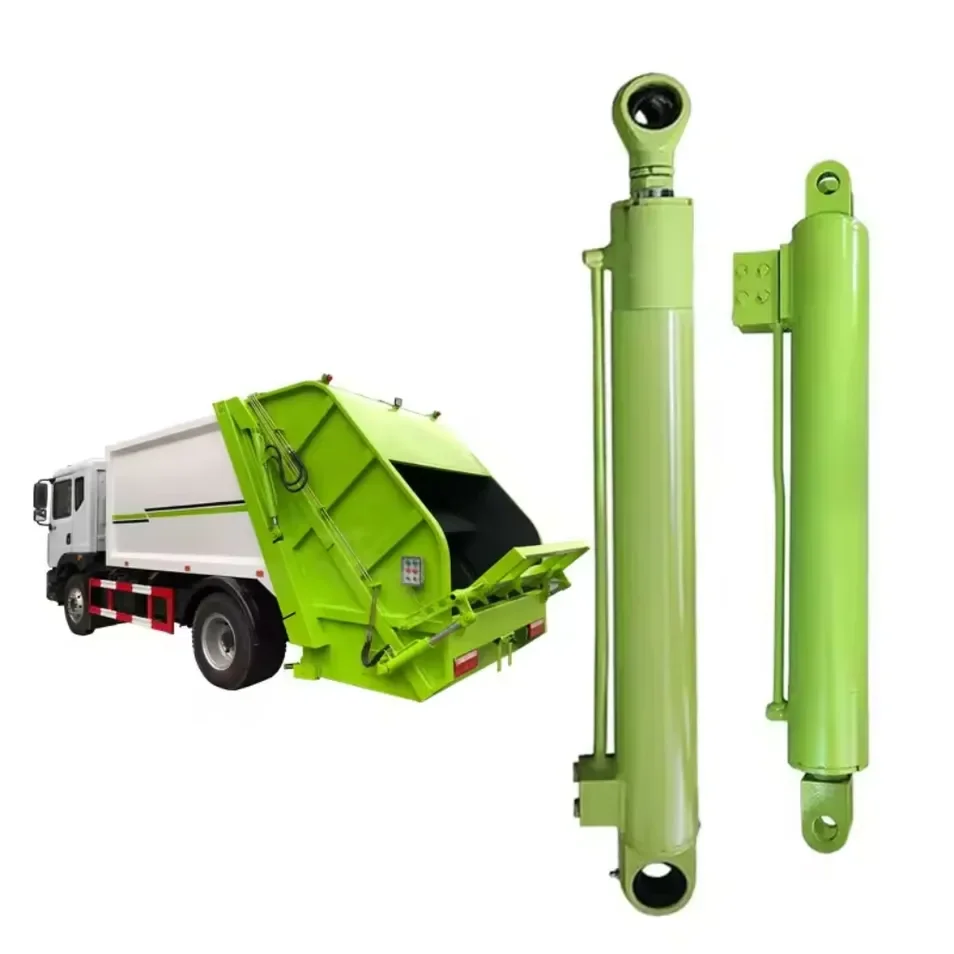

L-HYC00905 е плъзгащ цилиндър за заден товарач за камиони за боклук с 5,5-инчов отвор, 2,5-инчов прът и 37-инчов ход за приложения с плъзгащ се панел.
Bore:
5,5 инчаRod:
2,5 инчаStroke:
37 инчаПлъзгащият цилиндър на камион за боклук със заден товарач има различна работа от цилиндъра на рамото на челен товарач. Той работи вътре в тялото, като движи плъзгащия се панел през цикъла на зареждане и прехвърляне. Това означава, че наличното място за инсталиране, пътят на хода и точките на свързване са също толкова важни, колкото класът на силата на цилиндъра.
HCIC изброява L-HYC00905 като L плъзгащ цилиндър за приложения на камиони за боклук със заден товарач. Каталогът му дава 5,5-инчов отвор, 2,5-инчов прът и 37-инчов ход.
| Параметър | Каталожна стойност |
|---|---|
| Модел | L-HYC00905 |
| Приложение | L Плъзгащ цилиндър |
| отвор | 5,5 инча |
| прът | 2,5 инча |
| Инсулт | 37 инча |
Източник: каталог HCIC-2026, PDF файл страница 11, отпечатана каталожна страница 19. Информацията за продукта за заден товарач на HCIC също изброява L-HYC00905 със същите стойности на отвора, пръта и хода.
Плъзгащият се панел не се движи просто по права линия без съпротивление. Цилиндърът работи в корпуса на задния товарач, където опакованият материал, триенето във водача и променящите се условия на натоварване влияят върху движението. Ако ходът е твърде къс, панелът може да не завърши планирания ход. Ако позицията на монтаж е грешна, цилиндърът може да достигне неблагоприятен ъгъл или да загуби полезно механично предимство.
5,5-инчовият отвор и 37-инчовият ход описват самия цилиндър. Те сами по себе си не доказват, че ще пасне на всяка каросерия със заден товарач. Плъзгащият водач, разстоянието между щифтовете, прибраната дължина, позицията на порта и веригата за хидравлично управление все още трябва да бъдат проверени.
Това е практическата разлика между съвпадение по каталог и потвърдена замяна.
Този модел е подходящ за купувачи, работещи с:
Това е особено полезно, когато купувачът вече има референтен L плъзгащ се цилиндър и иска да провери размерите на цилиндъра, преди да направи поръчка за замяна.
За преглед на плъзгащ цилиндър на заден товарач изпратете следното, ако е налично:
Снимка на цилиндъра, монтиран вътре в тялото, често е по-полезна от близък план само на цевта. Той показва действителния ъгъл на монтаж, наличното разстояние и връзката между цилиндъра и плъзгащия се панел.
Информацията за цилиндъра на HCIC за заден товарач обхваща приложения за плъзгане, почистване и пакетиране. За L-HYC00905 първият преглед трябва да остане фокусиран върху конфигурацията на L плъзгащ се цилиндър, вместо да смесва спецификации от други механизми за задно зареждане.
Ако оригиналният модел вече не е наличен, заместващият трябва да се провери от пълните данни за монтаж. Отворът и ходът са само началната точка. Геометрията на връзката и работното пространство определят дали цилиндърът може да извърши същото движение в каросерията на камиона.
Каталогът на HCIC го идентифицира като L плъзгащ цилиндър за приложение на камион за боклук със задно товарач.
Каталогът изброява 5,5-инчов отвор, 2,5-инчов прът и 37-инчов ход.
Не автоматично. Монтажните точки, прибраната дължина, разположението на портовете, работното налягане и геометрията на плъзгача също трябва да съвпадат.
Те управляват различни механизми в каросерията на заден товарач. Плъзгащ цилиндър движи плъзгащия механизъм; опаковъчният цилиндър управлява опаковъчния механизъм. Техните размери и изисквания за монтаж не трябва да се приемат за взаимозаменяеми.
Персонализираният преглед може да се основава на чертеж, проба, препратка към OEM или пълна информация за размерите. Окончателната конфигурация трябва да бъде потвърдена преди производството.
