Ножичният подемник HC-416 за системи за повдигане на самосвални ремаркета с 5-инчов отвор, 16-инчов ход, 5–11,4 тона диапазон на каталожния капацитет и приблизително тегло 229 lb.

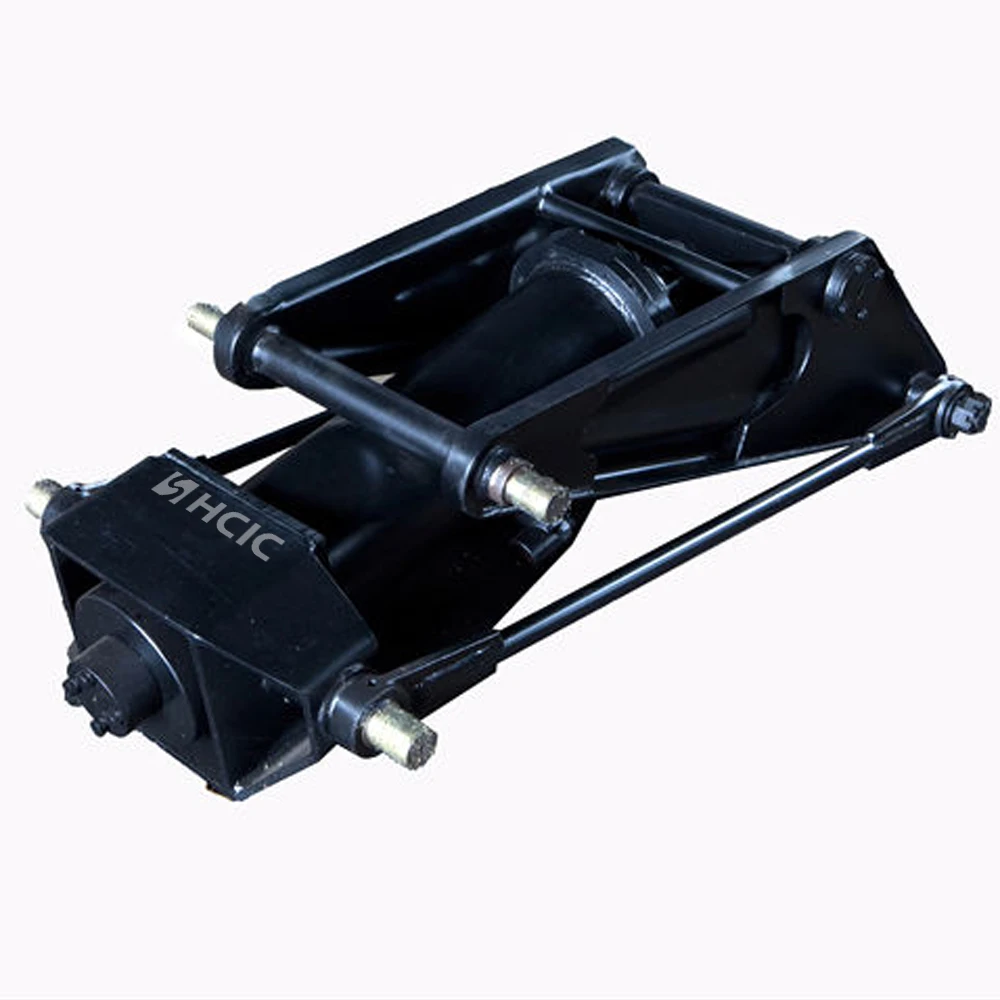

HC-416 е ножичен подемник, включен в каталога HCIC-2026 за системи за повдигане на самосвални ремаркета. Той съчетава хидравличен цилиндър с ножичен механизъм, рамка и монтажни компоненти, за да превърне движението на цилиндъра в контролирано повдигане на каросерията.
Този модел е практична отправна точка за създателите на ремаркета и купувачите на резервни ремаркета, които се нуждаят от компактен хидравличен подемник за самосвално ремарке с дефинирана обвивка на размерите. Крайната пригодност все още зависи от рамката на ремаркето, телесното тегло, позицията на пантата, необходимия ъгъл на разтоварване и хидравличната верига.
| Параметър | Каталожна стойност |
|---|---|
| Модел | HC-416 |
| Тип продукт | Ножичен подемник за самосвално ремарке |
| Дължина на тялото | 40,4 инча |
| отвор | 5 инча |
| Инсулт | 16 инча |
| прът | 2 инча |
| Монтажна височина | 4,97 инча |
| Обхват на капацитета на каталога | 5–11,4 тона |
| Приблизително тегло | 229 паунда |
Стойностите по-горе са записани от таблицата на ножичния подемник за самосвално ремарке в предоставения каталог HCIC-2026, PDF страница 15. Диапазонът на капацитета е справка в каталога за преглед на приложението, а не универсален рейтинг на полезен товар за всеки дизайн на ремарке.

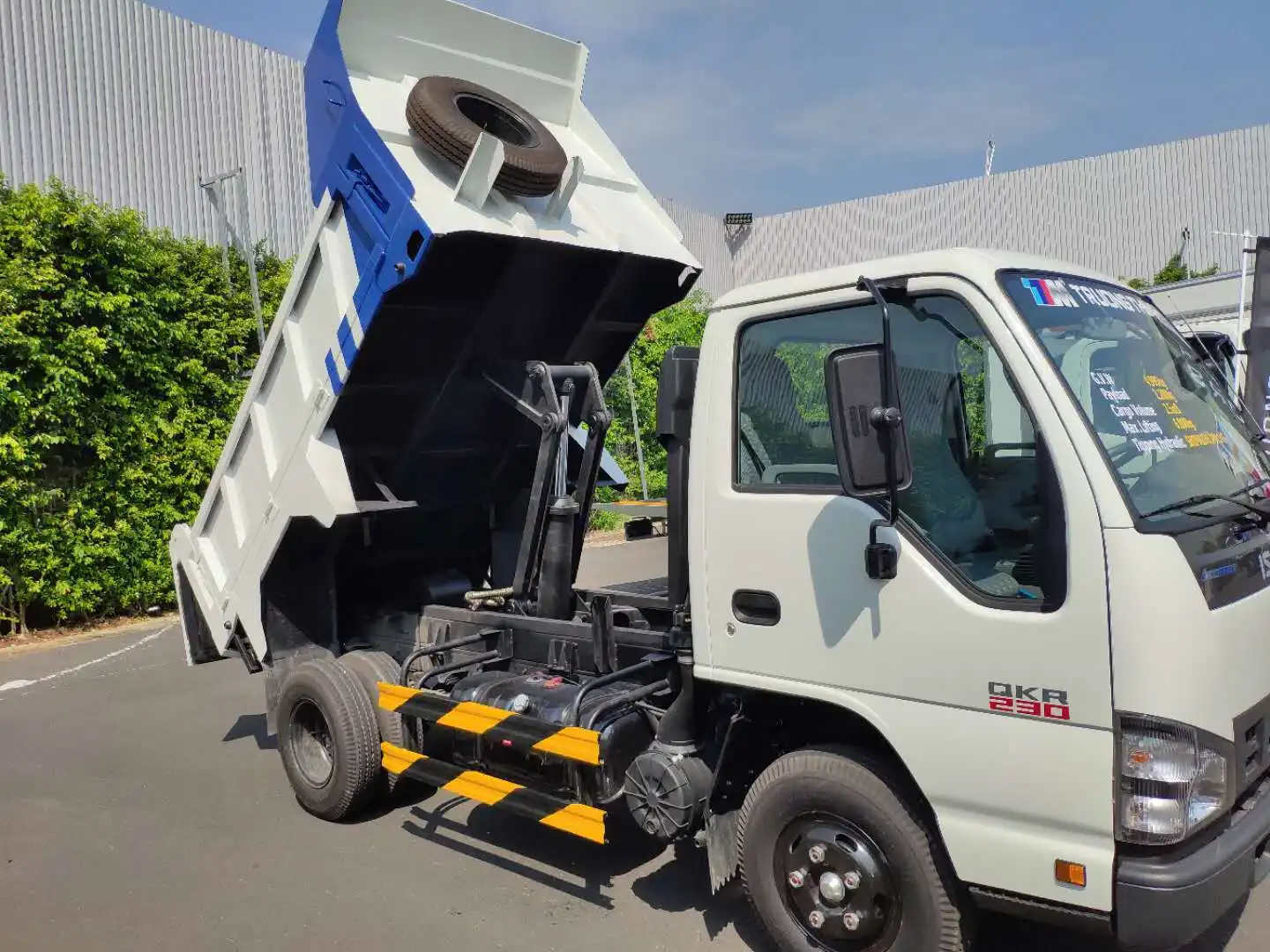

Директният хидравличен цилиндър не винаги осигурява най-добрата геометрия на повдигане за рамата на ремаркето. Ножичният механизъм променя връзката между хода на цилиндъра и движението на тялото, като помага на повдигащата система да работи в рамките на определено пространство за монтаж.
HC-416 е уместен, когато строител се нуждае от 5-инчов отвор, 16-инчов ходов подемник за ремарке в диапазона на приложение от каталога 5–11,4 тона. Подемникът трябва да се прегледа като част от цялостната система за повдигане, а не да се избира само от отвора на цилиндъра.
Геометрията на ножицата, позициите на въртене и шарнирът на тялото определят колко сила достига до самосвалното тяло в различни точки на асансьора. Ремарке, което лесно започва да се повдига, може да изисква различна сила и ъгъл в горната част на цикъла на разтоварване. Ето защо чертежите на рамката и проверките на движението са от значение преди одобрението на производството.
Каталогът изброява 40,4-инчова дължина на тялото и 4,97-инчова монтажна височина за HC-416. Сравнете тези стойности с рамката на ремаркето, напречните греди и наличното пространство под каросерията. Също така проверете хлабината, докато тялото се движи от затворено положение до необходимия ъгъл на разтоварване.
5-инчовият отвор, 16-инчов ход и 2-инчов прът описват основните данни на цилиндъра, но те не определят пълния резултат на повдигане сами по себе си. Ножичните рамена, шарнирните щифтове, пантата на тялото и монтажните скоби влияят върху действителния път на силата.
Подемникът трябва да бъде монтиран право. Стегнатите или неправилно подравнени шарнири могат да създадат съпротивление, което хидравличната верига не може да коригира. Преди тестване се уверете, че щифтовете са поставени, скобите са правилно поддържани и рамената на ножицата могат да се движат през предвидената дъга.

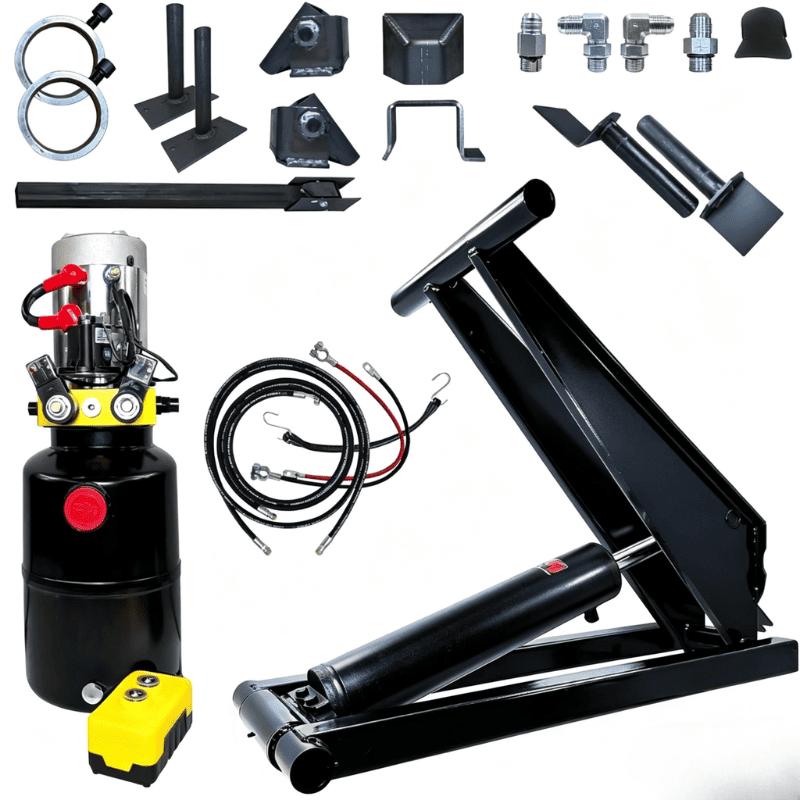

Каталогът описва комплекти ножични подемници с помпа, стоманен резервоар, маркуч, фитинги, клапан за контрол на натоварването, комплект опори и кабели за батерията. Точната конфигурация на комплекта трябва да бъде потвърдена за проекта. Помпата, предпазната защита, маркучите и контролният клапан трябва да отговарят на цилиндъра и работните изисквания на ремаркето.
Функцията за контрол на натоварването е важна в системата самосвално ремарке, тъй като каросерията не трябва да пада неконтролирано, ако налягането или условията на маркуча се променят. Проектантът на оборудването трябва да прегледа действителното устройство на вентила и инструкциите за монтаж преди пускане в експлоатация.
HC-416 може да се счита за компилиране на самосвални ремаркета от OEM, работа по подмяна на автопарк и надстройки на ремаркета, където наличното пространство на рамата и изискването за повдигане съответстват на каталожните данни.
Типичните обсъждания на проекти включват самосвални ремаркета с една ос или тандемна ос, ремаркета за комунални услуги, селскостопански ремаркета и ремаркета за леки конструкции. Правилният избор зависи от действителното телесно тегло, полезен товар, геометрия на шарнира, желания ъгъл на разтоварване и работна среда.
Не използвайте обхвата 5–11,4 тона като самостоятелно одобрение. Полезният товар, структурата на каросерията и разпределението на товара могат да променят силите в повдигащата система. Трябва да се извърши технически преглед, преди да се смени друг подемник с HC-416.
За оферта за ножичен подемник HC-416 или преглед на замяна, изпратете:
Тези детайли позволяват подемникът, цилиндърът и хидравличният задвижващ агрегат да бъдат прегледани като една система.
HC-416 дава на производителите на самосвални ремаркета дефиниран модел с ножични телфери за оценка: 40,4-инчова дължина на каросерията, 5-инчов отвор, 16-инчов ход, 4,97-инчова монтажна височина и 5–11,4 тона диапазон на каталожния капацитет.
Изпратете оформлението на ремаркето, изискването за повдигане и хидравличните данни до HCIC за преглед, специфичен за проекта, преди да поръчате
