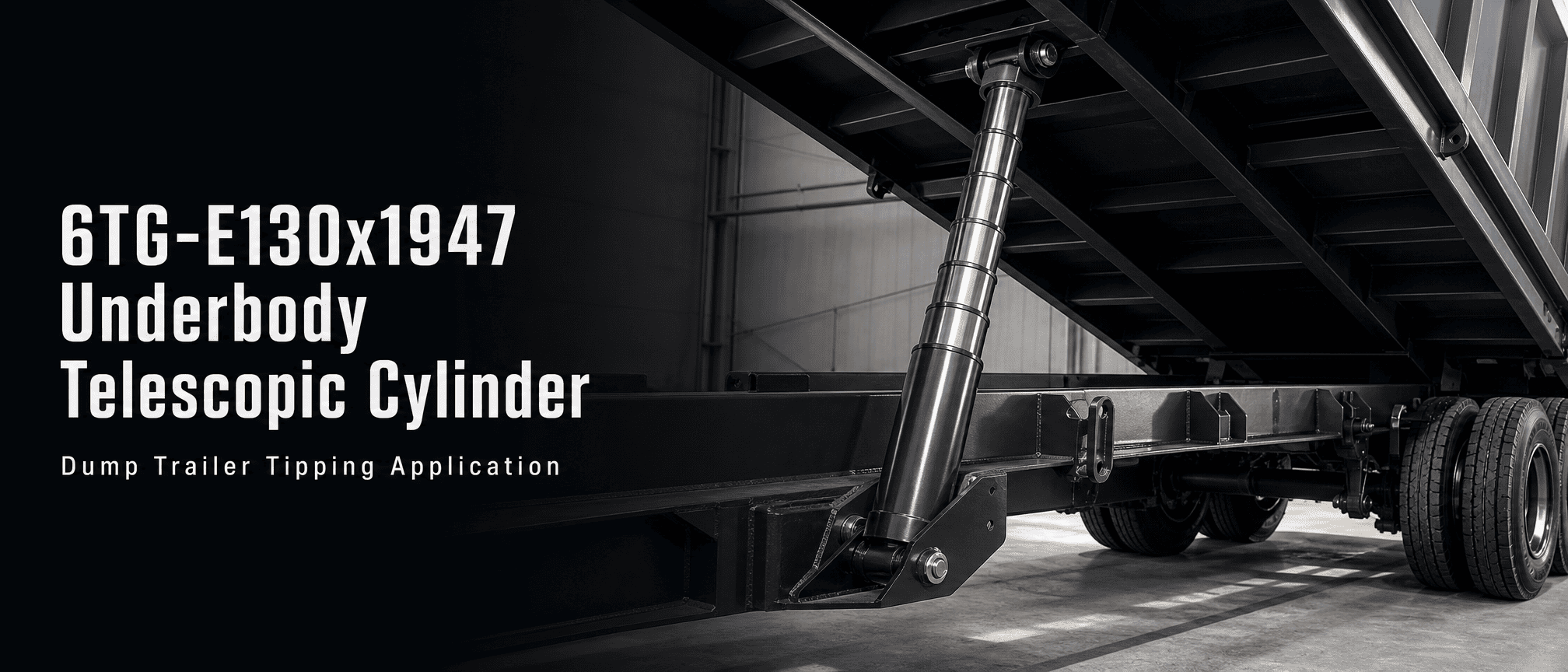

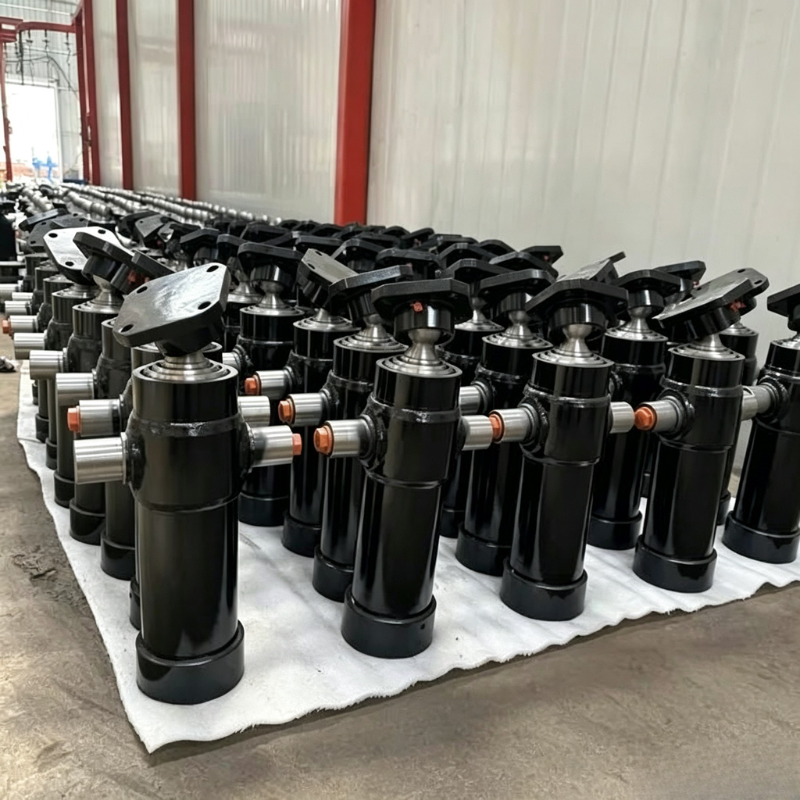

Телескопичният хидравличен цилиндър на дъното на HCIC 6TG-E130x1947 за самосвални ремаркета има 6 степени, 1947 mm ход, 180 бара налягане и до 11-18 тона товароносимост.
Number of stages:
6 етапаStroke:
1947 ммListed extension figure:
53Working volume:
14л6TG-E130x1947 е шестстепенен телескопичен хидравличен цилиндър на дъното за самосвални ремаркета. Той има ход от 1947 mm, посочен работен обем от 14 L, максимално работно налягане от 180 бара и диапазон на товароподемност от 11-18 тона. Каталожните му размери включват A 543 mm, B 216 mm, C 327 mm, D 132 mm и E 92 mm, с посочена маса от 53 kg.
Цилиндърът принадлежи към гамата долни части на HCIC за лекотоварно самосвално оборудване, включително приложения за странични самосвали и трипосочни самосвални ремаркета. Окончателната инсталация все още трябва да бъде проверена спрямо рамката на ремаркето, геометрията на пантите, пътя на товара, масления кръг и наличното място за монтаж.

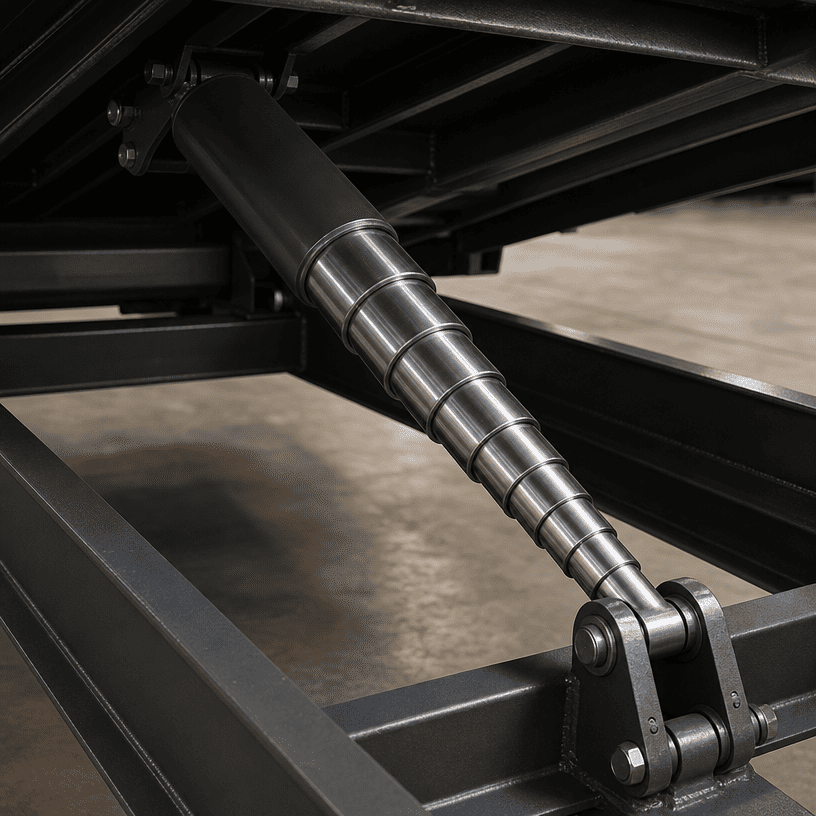

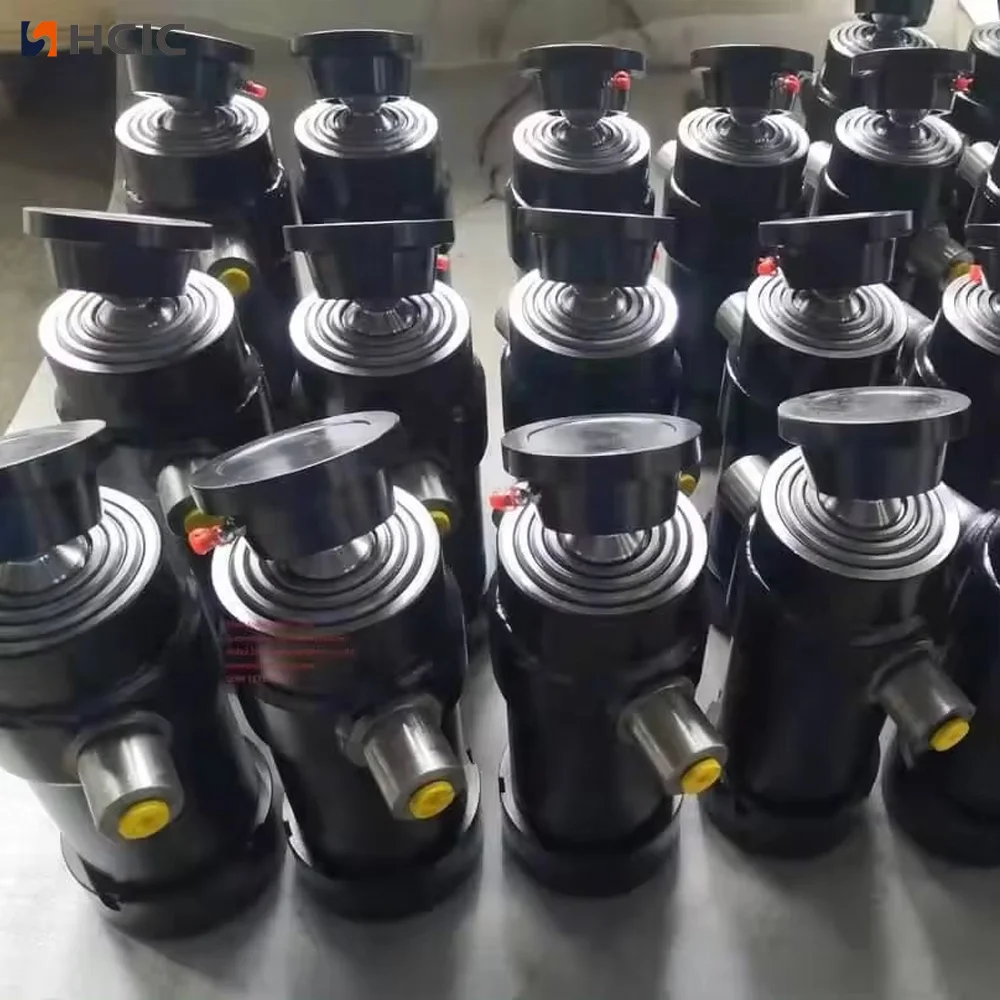

Телескопичният цилиндър отдолу използва няколко вложени етапа, за да създаде дълъг работен ход, като същевременно поддържа прибрания пакет по-къс от единичен дълъг цилиндър. Това оформление е полезно, когато цилиндърът трябва да пасне под самосвалено тяло и все още да осигурява достатъчно движение за обръщане.
Телескопичният хидравличен цилиндър на дъното 6TG-E130x1947 използва шест степени. Когато хидравличното масло навлиза в цилиндъра, етапите се разширяват последователно, за да произведат повдигащо движение. По време на прибиране етапите се връщат във вложената сглобка. Действителната последователност и поведение при натоварване зависят от конструкцията на цилиндъра, захранването с масло, монтажната геометрия и структурата на ремаркето.
Това не е универсален заместител, базиран само на дължината на хода. Размерите на затворена инсталация, разположението на щифта или ушите, ъгълът на накланяне, телесното тегло и точките за монтаж на шасито трябва да бъдат проверени преди смяна.
| Артикул | Спецификация на каталога |
|---|---|
| Модел | 6TG‑E130x1947 |
| Тип продукт | Телескопичен хидравличен цилиндър отдолу |
| Брой етапи | 6 |
| Инсулт | 1 947 мм |
| Посочена фигура за разширение | 53 |
| Работен обем | 14 л |
| маса | 53 кг |
| Максимално работно налягане | 180 бара |
| Диапазон на капацитета за разтоварване | 11-18 тона |
| Измерение А | 543 мм |
| Измерение B | 216 мм |
| Измерение C | 327 мм |
| Измерение D | 132 мм |
| Измерение E | 92 мм |

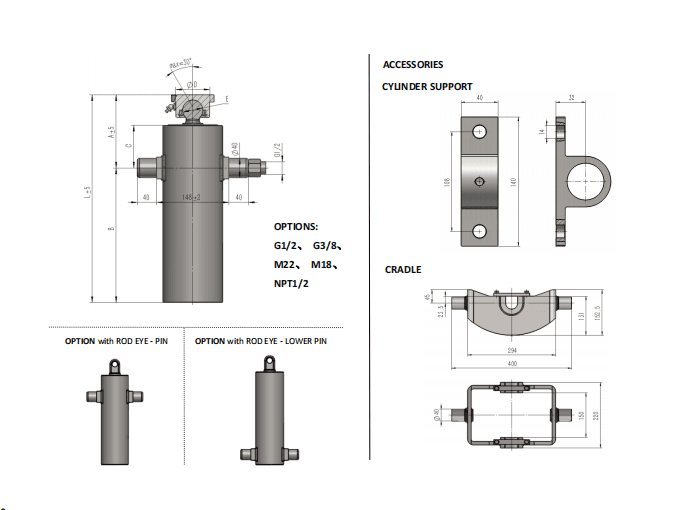

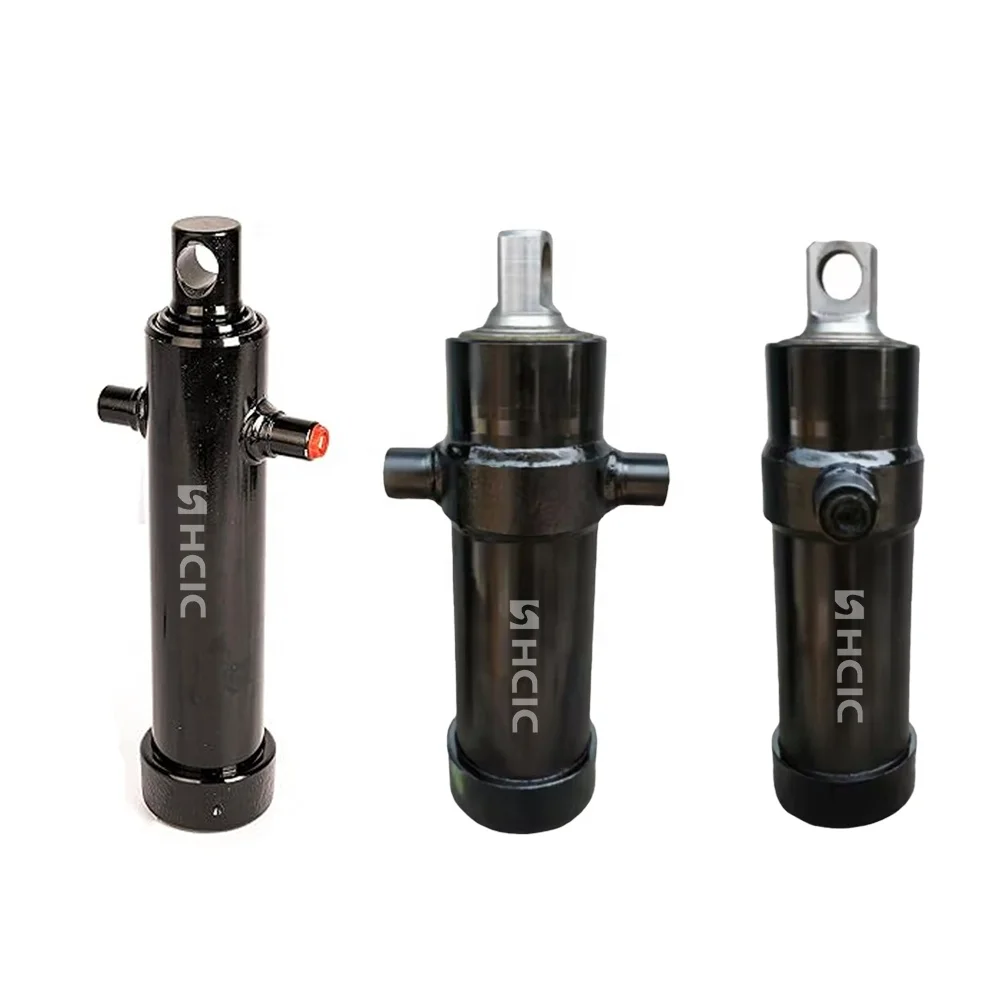

Каталогът също така изброява гамата на долната част с версии с топка и ухо, монтажни скоби и опори и няколко опции за портове. Точната конфигурация на свързване и монтаж за оферта трябва да бъде потвърдена спрямо необходимия чертеж и оформление на ремаркето.
Каталогът идентифицира размерите A до E върху данните за продукта. Тези размери са препратки към инсталацията, а не взаимозаменяеми стойности. Резервният цилиндър трябва да съответства на действителния център на щифта, конзолата, хлабината и геометрията на тялото на ремаркето.
Един практически преглед трябва да сравни:
- Наличното пространство под каросерията, когато е прибрана
- Работна позиция на цилиндъра и път на разширение
- Щифт или подравняване на очите в двата края
- Разстояние от шасито, каросерията, осите, маркучите и други компоненти
- Необходимият ъгъл на накланяне и точката, в която цилиндърът достига пълно изпъване
- Положението на шарнира на тялото и посоката на пренасяне на товара
Ходът от 1947 mm е само една част от монтажа. Цилиндър със същия ход може да бъде неподходящ, ако неговата затворена дължина, монтажна височина или геометрия на връзката са различни.
Шестстепенната конструкция позволява на 6TG-E130x1947 да осигури дълъг ход от компактно разположение на дъното. Вложените цевни секции споделят задачата за разширение, така че всеки етап и неговият интерфейс за запечатване трябва да работят в правилния ред.
Телескопичните цилиндри също изискват внимателно подравняване. Монтажните скоби трябва да водят цилиндъра през предвидения му път, без да принуждават етапите да носят странични натоварвания, създадени от изкривена рамка. Цилиндърът е компонент, произвеждащ сила; не трябва да се използва за коригиране на проблем с шарнир или подравняване на шасито.
Каталогът описва гамата на долната част като налична със скоби и опори. За OEM инсталация дизайнът на скобата, подравняването на щифтовете и разположението на гнездото трябва да се прегледат заедно с цилиндъра, вместо да се третират като отделни последващи мисли.
В каталога е посочено максимално работно налягане от 180 бара и диапазон на товароносимост от 11-18 тона за 6TG-E130x1947. Тези цифри трябва да се четат в рамките на предвидената конфигурация на оборудването. Те не установяват номиналния полезен товар на цялото ремарке.
Действителната производителност на преобръщане зависи от телесното тегло, разпределението на полезния товар, триенето на пантите, ъгъла на цилиндъра, монтажната позиция, хидравличния поток, загубите на налягане и здравината на конструкцията. Производителят на ремаркето остава отговорен за проверката на целия път на натоварване и безопасните условия на работа.
Цифрата от 180 бара също трябва да съответства на помпата, вентила, маркучите, фитингите и монтажния хардуер. Една система не трябва да се експлоатира над разрешената номинална стойност на нейния компонент с най-ниска оценка.
Описанието на цилиндъра отдолу на HCIC посочва, че уплътненията, използвани в тази гама, са предназначени да издържат на постоянна деформация и износване и да работят в температурен диапазон от -40°C до +100°C. Каталогът също така посочва, че стъпалата използват твърдо хромиране и че гамата е проектирана за максимално работно налягане от 200 бара в общото описание на характеристиките на дъното.
За конкретния ред маса 6TG-E130x1947 посоченото максимално работно налягане е 180 бара. Стойността на таблицата, специфична за модела, трябва да се използва за тази продуктова статия и оферта. Декларацията за по-широк диапазон не трябва да се използва за заместване на изброената стойност на модела.
Каталогът представя 6TG-E130x1947 като продукт под каросерията за самосвално оборудване. Той не предоставя пълна уплътнителна смес, повърхностна дебелина, жизнен цикъл или подробен интервал на поддръжка за този конкретен модел. Тези подробности трябва да бъдат потвърдени, когато са известни работната среда, климатът и работният цикъл.
Купувач, който заменя или специфицира 6TG-E130x1947, трябва да подготви следната информация:
1. Актуален модел на цилиндъра и идентификационна табела, ако има такава
2. Размери в центъра на щифта или в центъра на окото в прибрани и разтегнати позиции
3. Необходим ход и ъгъл на накланяне
4. Дължина на каросерията, празно тегло и планиран полезен товар
5. Местоположение на пантите и чертеж на монтажната скоба
6. Дебит на помпата, системно налягане и тип клапан
7. Изисквания за свързване на маркуча и порт
8. Налично пространство под купето и около шасито
9. Работна температура и очаквано излагане на вода, прах или замърсяване на пътя
10. Дали са необходими скоби, опори, люлка или пълен монтажен комплект
Ясната информация за монтаж намалява риска от получаване на цилиндър, който има правилния ход, но не може да бъде безопасно монтиран към ремаркето.
Каталогът асоциира телескопичната гама под каросерията с лекотоварно самосвално оборудване, приложения за странично самосвално и тристранно самосвално ремарке. 6TG-E130x1947 може да се вземе предвид, когато оборудването изисква дълъг ход и шестстепенният дизайн отговаря на наличното пространство под каросерията.
Одобрението на приложението трябва да се основава на пълния механичен и хидравличен преглед. Едно описание на продукта само по себе си не може да потвърди пригодността за конкретен модел ремарке, полезен товар или ъгъл на накланяне.
Телескопичният хидравличен цилиндър на дъното 6TG-E130x1947 съчетава шестстепенна конструкция с ход от 1947 mm и изброени в каталога размери за интегриране в ремарке. За да поискате технически полезна оферта, изпратете на HCIC съществуващите подробности за цилиндъра, монтажен чертеж, ъгъл на накланяне, данни за помпата и работни условия.
След това HCIC може да сравни модела с действителната инсталация на дъното, вместо да разчита само на дължината на хода.
