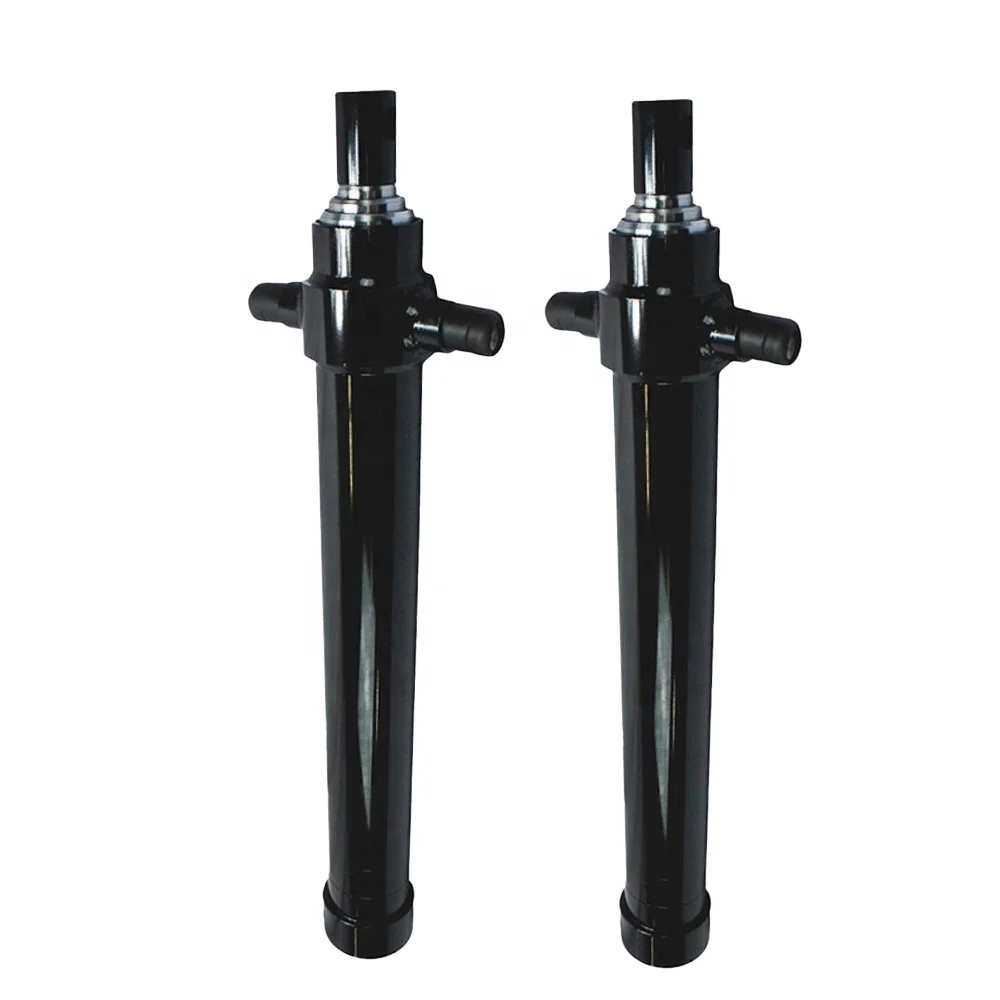

3TG-E90x1199 е тристепенен телескопичен хидравличен цилиндър отдолу с 1199 mm ход, 220 бара максимално работно налягане и 5–14 тона каталожен диапазон на накланяне.
Number of stages:
3 етапаWorking volume:
6.2LMaximum working pressure:
220 бара3TG-E90x1199 е тристепенен телескопичен хидравличен цилиндър отдолу, включен в каталога HCIC-2026. Неговото компактно оформление под каросерията е предназначено за приложения на система за накланяне, където цилиндърът трябва да осигури дълъг ход, като същевременно остава в пространството под каросерията и шасито.
В каталога са посочени 1199 мм ход, 35 кг маса, 6,2 л работен обем и максимално работно налягане от 220 бара. Той също така дава диапазон на товароносимост 5–14 тона и основните монтажни размери L/A/B/C/D/E. Тези стойности поддържат първоначална дискусия за монтиране; те не заместват пълното изчисление на ремаркето.
| Параметър | Каталожна стойност |
|---|---|
| Модел | 3TG‑E90x1199 |
| Брой етапи | 3 |
| Инсулт | 1 199 мм |
| маса | 35 кг |
| Работен обем | 6,2 л |
| Максимално работно налягане |
220 бара |
| Диапазон на капацитет за разтоварване по каталог | 5-14 тона |
| Размер L | 598 мм |
| Измерение А | 160 мм |
| Измерение B | 438 мм |
| Измерение C | 108 мм |
| Измерение D | 92 мм |
| Измерение E | 58 мм |
Стойностите на спецификацията по-горе са записани от таблицата с телескопичен цилиндър отдолу в предоставения каталог HCIC-2026. Цифрата от каталога 5–14 тона е обхват на приложение, а не универсално одобрение за полезен товар за всяко самосвално ремарке.
Тристепенна конструкция на дъното
3TG-E90x1199 използва три телескопични степени. Когато са прибрани, вложените стъпала спомагат за задържането на пакета цилиндър в зоната за монтаж на дъното. По време на удължаване, етапите осигуряват движението, необходимо за цикъл на накланяне, без да се изисква пълната работна дължина да присъства в затворено положение.
Разположението на етапа също така означава, че силата и скоростта на цилиндъра могат да варират по време на удължаване. Ефективната площ се променя, когато различните етапи станат активни, така че при избора трябва да се вземат предвид натоварването, геометрията на пантите, ъгълът на накланяне, потокът на помпата и настройките на клапана заедно.
Инсталирането на долната част на тялото се определя от повече от затворената дължина на цилиндъра. Купувачът трябва да провери разположението на люлката или опората, подравняването на щифтовете, хлабината на шасито и пътя на цилиндъра, докато тялото се движи от затворено в наклонено положение.
Каталогът изброява L като 598 mm и размерите A до E като 160, 438, 108, 92 и 58 mm съответно. Тези измервания трябва да бъдат сравнени с чертежа на рамката и разположението на монтажа на клиента. Цилиндърът трябва да бъде подравнен чрез монтажната конструкция, вместо да бъде принуден да заеме позиция чрез изкривяване на скобата.
Каталогът на HCIC също така показва аксесоари и опции за поддържане на линията на цилиндъра под каросерията, включително референции за свързване във формата на ухо или топка и опорна опора за цилиндър. Точната схема на свързване и поддръжка за проект 3TG-E90x1199 трябва да бъде потвърдена от текущия чертеж, а не да се предполага от обща каталожна илюстрация.
3TG-E90x1199 е посочен с максимално работно налягане от 220 бара. Тази стойност трябва да се прегледа заедно с помпата, настройката на предпазния клапан, хидравличните тръбопроводи, чистотата на маслото, монтажната конструкция и пълното натоварване при накланяне.
В каталога е посочен диапазон от 5–14 тона товароподемност. Този диапазон трябва да се третира като справка за каталожно приложение. Действителната пригодност зависи от каросерията на ремаркето, разпределението на товара, позицията на пантите, ъгъла на накланяне, здравината на шасито, хидравличния поток и работните условия.
Цилиндър с правилния отвор или ход все още може да бъде неподходящ, ако монтажната геометрия или налягането в системата е грешна. Следователно пълният преглед на приложението трябва да бъде завършен преди цилиндърът да бъде поръчан.

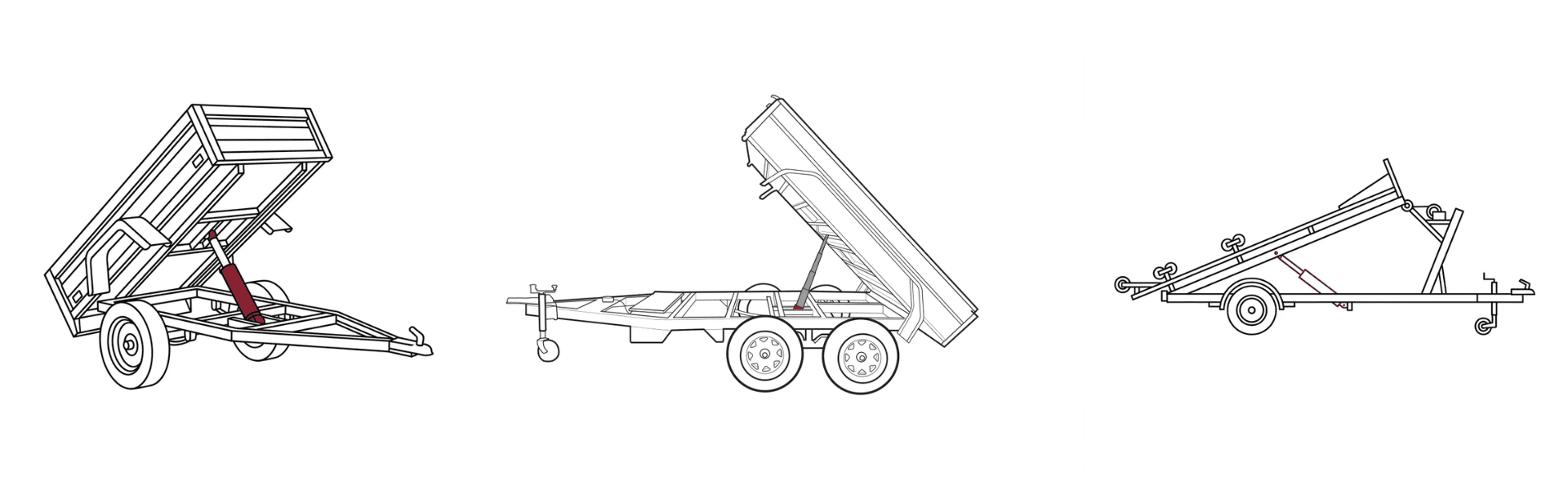

3TG-E90x1199 е подходящ за проекти за самосвални ремаркета и системи за самосваляне на дъното, които изискват тристепенен цилиндър с 1199 mm ход. Може да се има предвид за компилации на OEM, работа по подмяна и редизайн на ремарке, когато наличното пространство и системните изисквания съответстват на каталожните данни.
Предоставеният каталог на HCIC описва линия от цилиндри отдолу с конфигурации от две до шест степени, но тази статия се фокусира само върху модела 3TG-E90x1199. Други модели не трябва да се използват като заместители на неговите размери или работни данни без отделен инженерен преглед.
За оферта или оценка за замяна на 3TG-E90x1199 изпратете:
- Тип ремарке и размери на каросерията
- Необходим ход и затворено пространство за монтаж
- Чертежи на шасито, люлката и скобата
- Подробности за връзка с щифт или топка
- Информация за налягането и потока на помпата
- Разположение на маркуча и порта
- Ъгъл на накланяне и разпределение на натоварването
- Снимки на текущия цилиндър и мястото за монтаж
- Необходимо количество и състояние на замяна
Тези подробности помагат да се разграничи смяната на цилиндър от по-голяма скоба, подравняване или проблем с хидравличната система.
3TG-E90x1199 е дефиниран тристепенен телескопичен хидравличен цилиндър отдолу с 1199 mm ход, 220 бара максимално работно налягане, 6,2 L работен обем и 5–14 тона каталожен диапазон на накланяне. Неговите 598 mm L размери и изброените A–E измервания осигуряват практическа отправна точка за планиране на инсталацията.
Окончателният избор трябва да се основава на цялата система на ремаркето, а не само на ход или налягане. Изпратете чертежа на долната част и хидравличните данни до HCIC за преглед на конкретния проект преди покупка.
HCIC разработва и произвежда хидравлични цилиндри и захранващи агрегати за превозни средства и индустриални приложения. За проект 3TG-E90x1199 HCIC може да прегледа чертежи, измерени размери и хидравлични изисквания за OEM или запитване за замяна.
