Завареният хидравличен цилиндър с двойна скоба работи при 3000PSI. Ковани скоби, здрави заварки за трактори, самосвални ремаркета. Персонализиран размер, OEM лого, ISO9001 фабрика, 12-месечна пълна гаранция за обслужване.
Bore Size:
30 мм-200 мм (1,2 инча-8 инча)Rod Diameter:
20мм-120ммStroke Length:
50мм-3000ммRated Working Pressure:
21MPa (3000PSI)Завареният хидравличен цилиндър с двойна скоба се отнася до напълно заварен хидравличен таран, оборудван с интегрирана кована двойна скоба на дъното на цилиндъра и в края на пръта, той принадлежи към серия заварени цилиндри за тежък режим на работа и основно приема дизайн на маслена верига с двойно действие.
Различен от традиционния хидравличен цилиндър на свързваща щанга, завареният цилиндър с двойна скоба притежава компактна цялостна структура, по-силен капацитет да устои на странично натоварване и по-дълъг експлоатационен живот при външна кална работна среда с високо натоварване
Сервизите за селскостопански ремонти, фабриките за OEM за ремаркета и производителите на малки строителни машини често се сблъскват с дефектни заварени хидравлични бутали с тънки заваръчни шевове и тънки стени на варела. От тези евтини цилиндри лесно може да изтече масло, да се огънат скобите или да се спукат по време на продължителна повдигаща работа.
Ние произвеждаме заварени хидравлични цилиндри с двойна скоба в продължение на 28 години, нашите инженери на място се справят със стотици случаи на повреда на цилиндри от глобални купувачи всеки месец. Ние оптимизираме заваръчната структура на скобата, удебеляваме стената на цевта и надграждаме уплътнителния възел, за да избегнем всички често срещани проблеми с повредата на тежки машини на открито. Поръчка на малка проба без MOQ се поддържа за тест на клиента.
Всички основни етапи на обработка на нашия заварен хидравличен цилиндър с двойна скоба са завършени в нашата собствена 12000㎡ хидравлична работилница, без възлагане на ключови компоненти на външни изпълнители. Всеки плавателен съд е проектиран да подобри устойчивостта на натоварване и ефективността на уплътняване.
2.1.1 Хонингована безшевна дебела цев
Приемаме горещо валцувана безшевна стоманена тръба с вътрешно прецизно хонинговане, дебелината на стената на цевта е по-дебела от обикновените пазарни модели. Дебелият цилиндър може да намали деформацията на цилиндъра при непрекъснато високо налягане, а вътрешното хонинговане елиминира драскотини, които ще причинят вътрешно изтичане на масло.

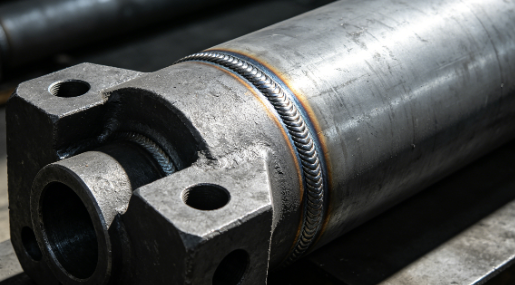

Ушите с двойна скоба са кована стомана от една част вместо заваряване чрез снаждане на тънки листове. Позицията на връзката между скобата и цилиндъра използва 8-12 mm пълно проникване под флюс, заваръчният шев е дебел и равномерен, ефективно предотвратява напукване на ухото при силна странична сила на трактора и цепачката за трупи.
Повърхността на буталния прът е прецизно шлифована, след което е покрита с 28-32 μm слой твърд хром. Дебелото хромирано покритие осигурява стабилна устойчивост на ръжда и износване, покритието няма да се отлепи дори при едногодишна непрекъсната работа в кална ферма.
Стандартният монтаж използва NBR гумени уплътнения, за да съответства на конвенционалното хидравлично масло при нормална температура. FKM флуорните гумени уплътнения са опционално надграждане за високотемпературно оборудване, работещо от -20 ℃ до 180 ℃, напълно блокира вътрешно и външно изтичане на масло.
Всеки завършен заварен хидравличен цилиндър с двойна скоба трябва да премине 1,5 пъти тест за задържане на налягането при претоварване за 30 минути и пълна проверка за херметичност преди изпращане. Ние записваме данни от изпитване за всеки цилиндър и можем да предоставим пълен доклад за изпитване на налягането за клиенти, поръчващи на едро.

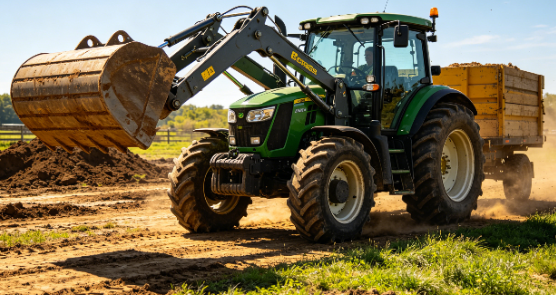

Нашият хидравличен таран със заварена скоба се използва широко във всички видове селскостопанско мобилно оборудване, дизайнът за монтиране на двойна скоба реализира бърз монтаж на щифтов вал без допълнителни аксесоари.
Основно съвпадащо оборудване: рамо за повдигане на трактор, хидравличен цилиндър за цепене на дървени трупи, сламопреса за сено, малък комбайн, повдигащо ремарке за ферма.
Компактният заварен цилиндър с двойно ухо пасва на малки строителни машини с ограничено пространство за монтаж, стабилна работа при прах и вибрации на строителната площадка.
Основно съвпадащо оборудване: спомагателен таран за мини багер, цилиндър за накланяне на товарач, малък пътен валяк, миксер за повдигане на бетон.

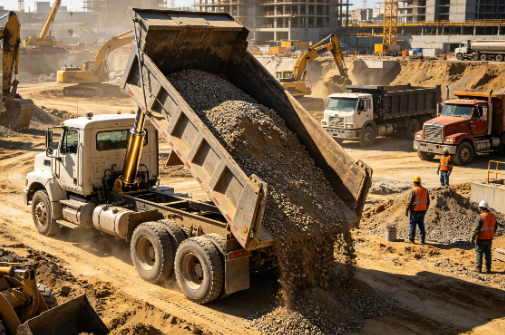

Заварената скоба с висока товароносимост е основната резервна част за логистични повдигащи превозни средства и оборудване за товарене на складове.
Основно съвпадащо оборудване: хидравличен цилиндър на самосвално ремарке, повдигащ цилиндър на теглещ камион, заварен хидравличен цилиндър на товаро-разтоварна рампа, цилиндър на ножична повдигаща маса.
Завареният цилиндър с двойна скоба по избор може да бъде персонализиран според чертежите на индустриалното оборудване, подходящ за обработка на отпадъци, повдигане на материали и подмяна на поддръжка на оборудване.
Основно съвпадащо оборудване: компактор за отпадъци, машина за повдигане на материали, малка хидравлична преса, резервен хидравличен бункер за следпродажбен ремонт.
| Елемент за проверка | Стандартен параметър |
|---|---|
| Размер на отвора | 30 мм-200 мм (1,2 инча-8 инча) |
| Диаметър на пръта | 20мм-120мм |
| Дължина на удара | 50мм-3000мм |
| Номинално работно налягане | 21MPa (3000PSI) |
| Стандартен тип действие | Двойно действие |
| Стандартен уплътнителен материал | NBR каучук |
| Повърхностна обработка | Матово черна боя против ръжда |
| Персонализирано търсене | Допълнителна схема за надграждане |
|---|---|
| Специален отвор | Мини 25 мм / извънгабаритни 250 мм персонализиран отвор |
| Специален удар | Неограничен дълъг ход със заварена скоба |
| Потребност при високо налягане | 25MPa / 35MPa тежка версия с високо налягане |
| Необходимост от едно действие | Еднодействащ заварен цилиндър с двойна скоба |
| Работа при висока температура | FKM уплътнение с флуорен каучук |
| Крайбрежна антикорозия | Поцинкована повърхност |
| Персонализиране на Clevis | Персонализиран диаметър на отвора на скобата, удължено ухо на скобата |
Цялата ни производствена линия за хидравлични цилиндри преминава сертификация на системата за управление на качеството ISO9001, всички тежкотоварни заварени хидравлични продукти отговарят на стандарта за индустриална безопасност CE. Можем да предоставим копие на сертификационни документи за митническо освобождаване на клиента и фабричен одит.
Създадохме независима работилница за инспекция на суровини, инспекционна станция за обработка на полуготови продукти и стая за изпитване на налягането на готовия продукт. Всички необработени стоманени тръби, ковани скоби и уплътнителни части ще бъдат проверени преди производството, дефектните суровини ще бъдат отхвърлени директно, за да се избегне повреда на крайния продукт.
Всеки заварен хидравличен цилиндър с двойна скоба първо ще бъде покрит с масло против ръжда, обвит с пластмасов филм, за да се избегне корозията на морската вода по време на морския транспорт. След това поставете в солидна дървена кутия за износ с фиксирана подложка от пяна, за да предотвратите сблъсък и деформация при логистика на дълги разстояния.
Въпрос 1: Мога ли да персонализирам нестандартен цилиндър с двойна скоба със заварен отвор и ход?
A1: Да, нашият технически екип може да проектира изключителен размер на цилиндъра според чертежа на вашето оборудване в рамките на 24 часа.
Q2: Какво е максималното работно налягане на вашия стандартен заварен цилиндър?
A2: Стандартното номинално налягане е 3000PSI (21MPa), подобреният модел с високо налягане от 35MPa е наличен за тежкотоварно минно оборудване.
Q3: Колко дълго е гаранционният период на заварения хидравличен цилиндър с двойна скоба?
A3: Предоставяме 12-месечна гаранция при нормално правилно работно състояние, щетите, причинени от неправилна работа, не се покриват от гаранцията.
