Популярно ръководство за избор на хидравличен цилиндър с голямо търсене

I. Предговор: ОбщХидравличен цилиндърГрешки при избора, направени от задгранични купувачи

1.1 Реални проблеми, причинени от грешен избор на цилиндър

Купувачите в Северна Америка, Европа и Австралия често избират цилиндри само по дължина и дебелина на цевта, като пренебрегват съответствието на работните условия.

Мнозина инсталират цилиндри на напречна щанга на трактори и самосвални ремаркета. Продължителната неравна работа разхлабва свързващите пръти и бързо огъва буталните пръти. Евтините тънки заварени цилиндри със скоба се напукват при голямо натоварване, което води до спиране на производството и допълнителни разходи за поддръжка.

Четирите цилиндрови стила покриват над 90% глобални поръчки за подмяна и OEM. Това ръководство подрежда горещо продаваните модели с практически справки за избор за персонал за закупуване и търговци на едро на части.

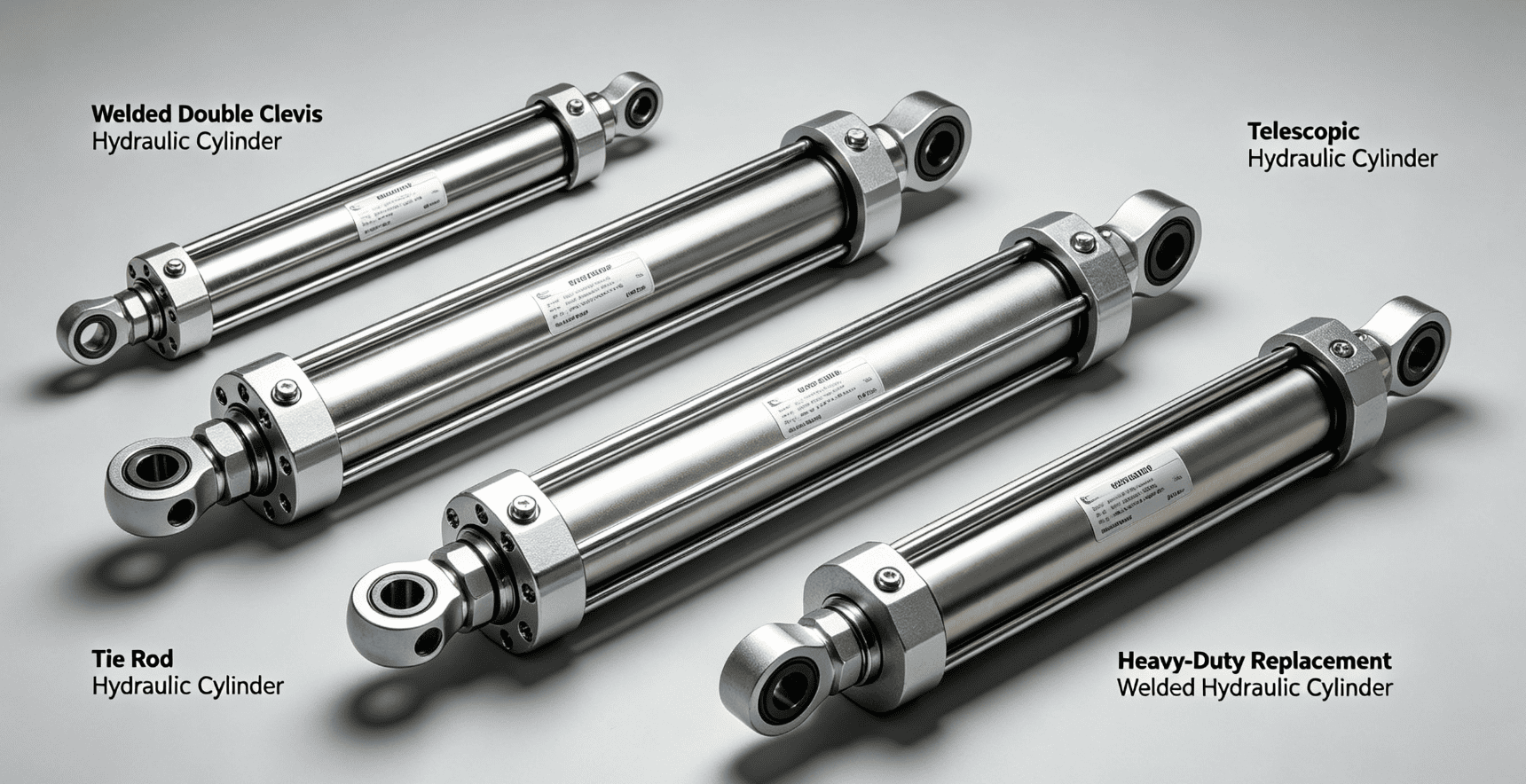

1.2 Четири най-продавани хидравлични цилиндъра за задграничния пазар

Хидравличен цилиндър със заварена двойна скоба — Селскостопанска техника, цепачка за дървени трупи, селскостопанско ремарке

Хидравличен цилиндър на свързваща щанга — Вътрешни машинни инструменти и оборудване за автоматизация

Телескопичен хидравличен цилиндър — Ексклузивно самосвално ремарке и самосвал

Резервен заварен хидравличен цилиндър за тежък режим на работа — резервни части за мини багер и товарач

II. Структура, предимства, недостатъци и приложими сценарии

2.1Заварен хидравличен цилиндър с двойна скоба(Топ избор за мобилно оборудване)

2.1.1 Основни структурни характеристики

Цилиндрите и крайните капачки използват интегрално заваряване под флюс без външни свързващи пръти. Двата края използват еднокомпонентна кована двойна скоба за монтаж на щифта.

Стандартно работно налягане 21MPa, модернизираната версия с високо налягане достига 35MPa, с изключителен антивибрационен капацитет и анти-странично натоварване.

Продуктите с ниска цена използват тънка скоба, която лесно се напуква. Квалифицираните продукти използват 8–12 mm заваряване с пълно проникване, стабилни в кални условия на работа на открито.

2.1.2 Съответстващо оборудване и целеви клиенти

Монтирайте рамо за повдигане на трактор, цепачка за дървени трупи, селскостопанско ремарке, малък товарач, теглещ камион.

Обслужва търговци на едро на селскостопански части, фабрики за селскостопански машини и сервизи на открито.

2.1.3 Плюсове и минуси

Плюсове: Компактен, прахоустойчив, лесен за инсталиране, персонализиран отвор, ход и размер на отвора на скобата

Недостатъци: Проблемно вътрешно разглобяване, по-дълго време за изпълнение за нестандартни размери

2.2 Хидравличен цилиндър на напречна щанга(Общ промишлен тип на закрито)

2.2.1 Основни структурни характеристики

Четири свързващи пръта фиксират две крайни капачки, удобни за разглобяване и подмяна на вътрешни уплътнения. Той следва международния стандарт на NFPA с унифицирано налягане от 21MPa.

Оголените напречни пръти се разхлабват при продължителна вибрация и страничната сила ще огъне буталните пръти, без да пасва на външни мобилни машини.

2.2.2 Съответстващо оборудване и целеви клиенти

Монтирайте машинни инструменти, линии за автоматизация на опаковане, вътрешни хидравлични преси, фиксирани повдигащи платформи.

Обслужване на фабрики за автоматизация, доставчици на поддръжка на оборудване и търговци на вътрешни хидравлични части.

2.2.3 Плюсове и минуси

Плюсове: Достатъчно стоки на място, лесна поддръжка, ниска цена, бърза доставка на стандартни размери

Минуси: Слаба устойчивост на вибрации, не може да се използва при трактори и самосвални ремаркета

2.3 Телескопичен хидравличен цилиндър(Специално за самосвални ремаркета)

2.3.1 Основни структурни характеристики

Многоетапен вложен дизайн на ръкава, къса дължина след прибиране и дълъг ход на повдигане след удължаване. Повечето са с едно действие и се прибират чрез гравитация, с 2–4 незадължителни етапа.

Повече степени на удължаване водят до по-слаба тяга на терминала, неподходяща за повдигане на ултра-тежки товари.

2.3.2 Съответстващо оборудване и целеви клиенти

Монтирайте селскостопански самосвални ремаркета, самосвали, санитарни превозни средства за боклук, въздушни стълби.

Обслужване на заводи за ремонт на ремаркета, търговци на едро на товарни части и производители на санитарно оборудване.

2.3.3 Плюсове и минуси

Плюсове: Малък прибран обем, дълъг ход, проста маслена верига, нисък процент на повреда

Минуси: Многослойните уплътнения се нуждаят от чисто хидравлично масло, без активна хидравлична функция за прибиране

2.4 Резервен заварен хидравличен цилиндър за тежък режим на работа (резервни части за багер и товарач)

2.4.1 Основни структурни характеристики

Изработен от дебела усъвършенствана безшевна тръба и подсилен бутален прът против огъване, съчетан с кована сферична става или единична скоба, дебелите заварки с пълно проникване поддържат максимално налягане от 35MPa.

Размерите отговарят напълно на мини багери CAT, Komatsu, Kubota за директна подмяна без модификация.

2.4.2 Съответстващо оборудване и целеви клиенти

Монтирайте цилиндър на стрелата/рамото на мини багер, цилиндър за накланяне на товарача, малък пътен валяк.

Обслужване на износители на строителни машини, сервизи за полеви ремонти и малки фабрики за инженерно оборудване.

2.4.3 Плюсове и минуси

Плюсове: Точен резервен размер, устойчив на удар, издръжлив на строителни обекти, често повтарящи се поръчки

Минуси: Различни модели, нестандартни машини се нуждаят от персонализиране въз основа на стари данни за цилиндрите

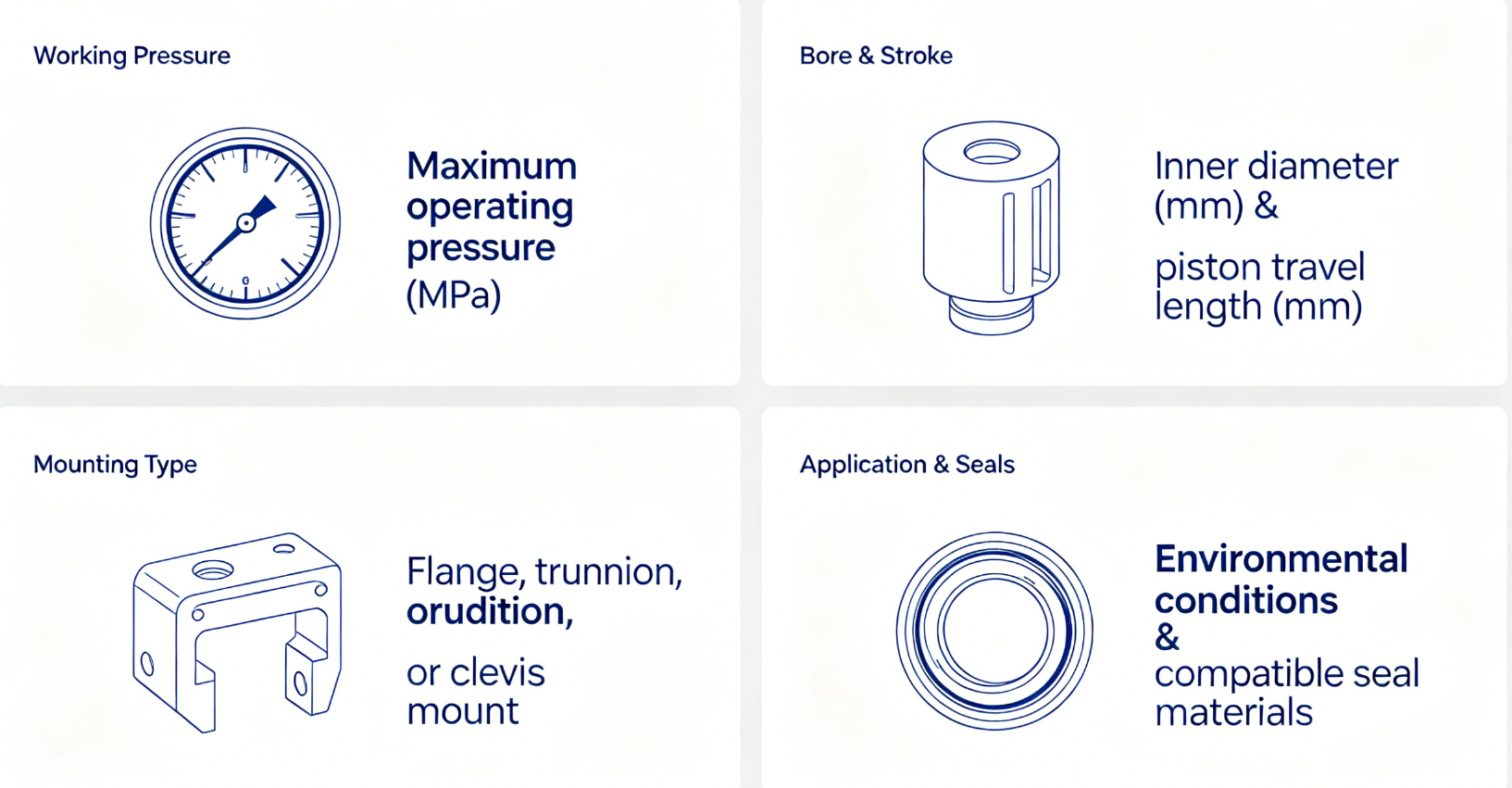

III. Универсални параметри за избор на ядро

3.1 Съгласуване на работното налягане

21MPa (3000PSI) стандартен модел отговаря на повечето селскостопански и вътрешни съоръжения, отчитайки 90% поръчки с висока ефективност на разходите.

25–35MPa удебелена версия за високо налягане за багери и условия на работа в минно дело.

3.2 Правила за избор на отвор и ход

Повдигащата сила се отнася само до налягането в отвора и системата; по-дългият ход не може да подобри товароносимостта.

Измерете пълната дължина на прибиране и изтегляне, когато сменяте стари цилиндри, визуалната преценка лесно причинява недостиг на ход и изтичане на масло.

Изберете телескопични цилиндри за дълъг ход с ограничено пространство; изберете заварени цилиндри с двойна скоба за оборудване с многоъгълна люлка.

3.3 Бързо съпоставяне на типа монтиране

Машини за повдигане на открито с много ъгли: Заварен хидравличен цилиндър с двойна скоба

Стабилно вътрешно оборудване за ниско налягане: Хидравличен цилиндър на свързваща щанга

Самосвално ремарке с дълъг ход: Телескопичен хидравличен цилиндър

Шарнирно рамо на багер: Резервен заварен хидравличен цилиндър за тежък режим на работа

3.4 Разпределение на уплътненията и антикорозионните средства по работна среда

Нормално вътрешно чисто състояние: NBR уплътнения + черна боя против ръжда

Кална външна ферма: Дебел хромиран бутален прът + външен капак за прах

Крайбрежна солена мъгла: Цялостен галванизиран антикорозионен слой

Състояние на горещо масло при висока температура: FKM флуорни гумени уплътнения за избягване на вътрешно и външно изтичане

IV. Таблица за бърз избор по индустрия

4.1 Селскостопанска техника

Първи избор: Двойно действащ заварен хидравличен цилиндър с двойна скоба

Избягвайте: Цилиндрите на напречната щанга се чупят лесно при вибрации; Телескопичните цилиндри с прекалено дълъг ход не пасват на дребно земеделско оборудване

4.2 Товарно и санитарно оборудване за изхвърляне

Първи избор: 2–4-степенен телескопичен хидравличен цилиндър с едно действие

Алтернатива: Заварен цилиндър с двойна скоба с дълъг ход за леки малки ремаркета

4.3 Малки строителни машини

Първи избор: Тежък резервен заварен хидравличен цилиндър

Алтернатива: Удебелен цилиндър с двойна скоба за високо налягане за големи селскостопански товарачи

4.4 Автоматизация и машинни инструменти

Първи избор: Стандартен хидравличен цилиндър на напречна щанга

Избягвайте: Скъпите заварени бутилки не са необходими за фиксирано оборудване на закрито

V. Често срещани грешки и предложения за избягване

5.1 Заварен цилиндър с двойна скоба

Тънко съединената скоба се напуква при голямо натоварване, тънките заварки причиняват просмукване на масло. Потвърдете кована интегрирана скоба и 8 mm+ заварки с пълно проникване, дебел хромиран прът, препоръчан за употреба на открито.

5.2 Хидравличен цилиндър на напречна щанга

Вибрацията разхлабва свързващите пръти и огъва буталните пръти, разрешено само за стабилно оборудване на закрито.

5.3 Телескопичен хидравличен цилиндър

Контролирайте голямото натоварване в рамките на първите два етапа; пълното разгъване води до рязък спад на тягата. Сменяйте редовно хидравличното масло, за да защитите многослойните уплътнения.

5.4 Резервен цилиндър за багер

Грешен размер не може да се монтира нормално, предоставете стари снимки на цилиндри и модели машини за потвърждение, преди да поръчате.

VI. Консултация по поръчка и замяна

Изпратете следната информация на нашите инженери, за да получите съответстващи планове в рамките на 24 часа:

Машинна индустрия и пълен модел

Ясни снимки на стари краища за монтаж на цилиндър

Измерен отвор, диаметър на пръта, напълно разтегната и прибрана дължина

Работно налягане и среда (висока температура, морски бряг, кален обект)

Поддържаме персонализиране на 1 брой проба за всичките четири типа цилиндър, всеки продукт с пълен доклад за изпитване на налягането и 12-месечна гаранция.
