A хидравличен цилиндърможе да пристигне в добро състояние и пак да се повреди, преди да стигне до машината. Незащитените портове събират замърсяване. Изложен бутален прът може да корозира. Цилиндър, съхраняван в неправилна позиция, може да развие проблеми с уплътнението или вътрешната корозия, които могат да бъдат избегнати.
Ето защо приемането и складирането трябва да се третират като част от инсталационния процес, а не като поддържане на склад. Целта е проста: поддържайте цилиндъра чист, защитен и проследим, докато обучен техник е готов да го свърже.
Това ръководство е за OEM купувачи, екипи по поддръжката и дистрибутори, които боравят с хидравлични цилиндри преди монтаж. Той се фокусира върху практическото съхранение и проверките преди пускане в експлоатация. Той не замества продуктовото ръководство на производителя на цилиндъра или процедурата за безопасност за машината.

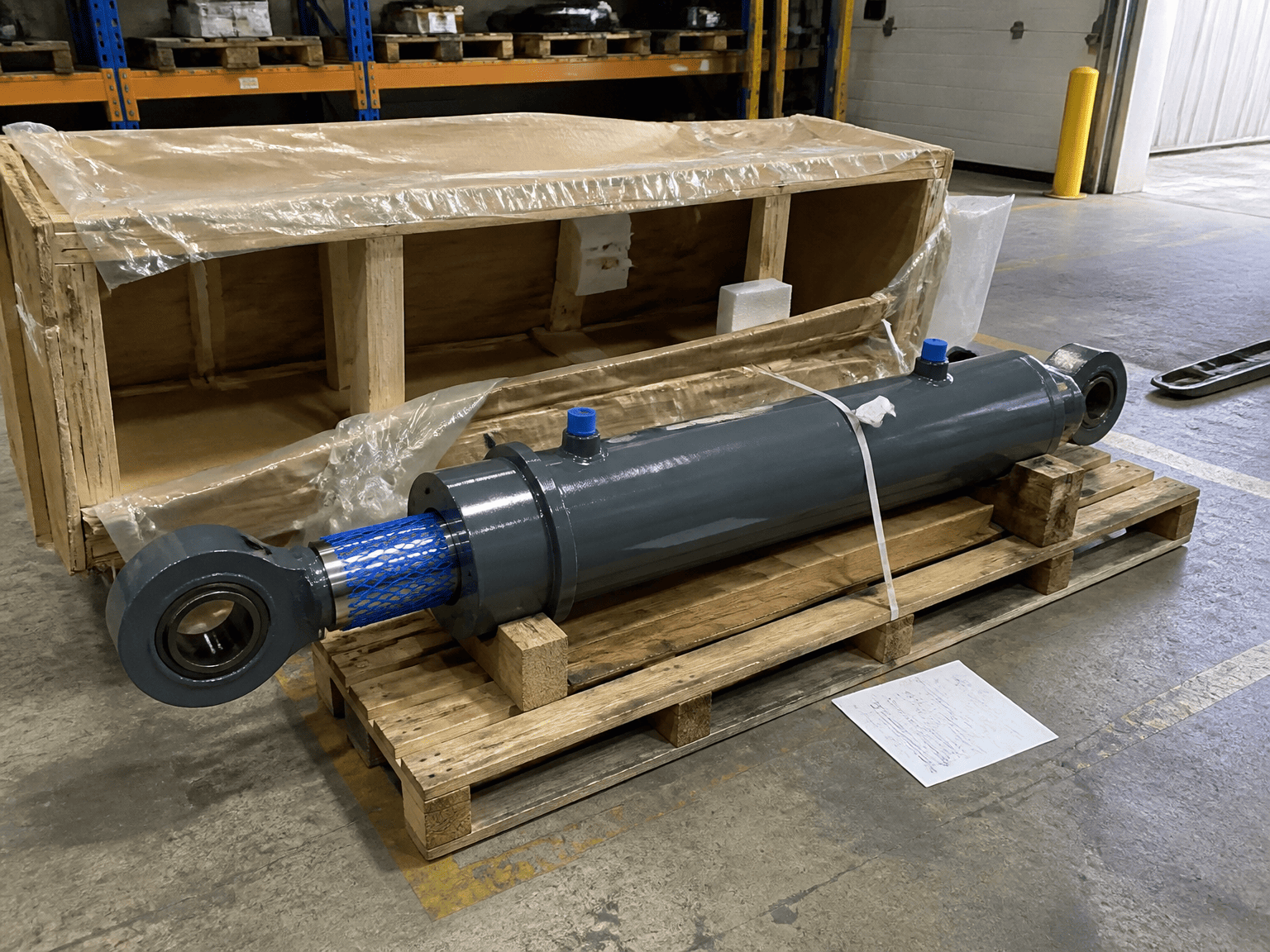

Започнете проверката, докато опаковката и транспортната защита са още на място. Запишете модела, количеството, видимите повреди и всички липсващи аксесоари. Направете снимки, преди да премахнете защитните материали, ако върху щайгата, палета или цилиндъра има следи от удар.
Проверете следните точки:
Инструкциите за монтаж на Hänchen започват с проверка на доставката за комплектност и повреди. Това е полезна дисциплина за всяка подмяна или OEM проект: не откривайте липсваща монтажна част, след като цилиндърът вече е бил преместен в склада.
Ако има видима повреда, изолирайте предмета и го документирайте, преди да почистите, боядисате или опитате да преместите буталния прът.
Ръководството на цилиндъра на Parker казва, че щепселите за защита на порта трябва да останат на място до инсталирането. Причината е практична. Отворените хидравлични портове осигуряват директен път за прах, метални стружки, влага и други замърсявания в цилиндъра.
Не отстранявайте щепселите само за да проверите резбата. Потвърдете типа порт от чертежа или документацията на продукта. Когато тръбопроводът е готов за инсталиране, почистете линиите и фитингите, преди да направите връзката. Паркър също така предупреждава, че тръбопроводите трябва да бъдат старателно почистени, за да се отстранят стърготини и неравности от резби или развалцоване.
Чистата връзка не е само предпочитание за пускане в експлоатация. Замърсяването може да повреди уплътненията, клапаните и готовите повърхности на цилиндрите, след като машината започне да работи.
Parker препоръчва вътрешна зона за съхранение със суха, чиста и некорозивна атмосфера. Цилиндърът трябва да бъде защитен от вътрешна корозия, както и от външно въздействие.
Зоната за съхранение също трябва да ограничава:
Не използвайте цилиндъра като опора за други материали. Съхранявайте документите за идентификация и продукта с артикула или в проследим складов запис. Цилиндър, който губи своя модел или информация за поръчка, става по-труден за проверка, когато машината най-накрая е готова.
За конвенционалните индустриални цилиндри Parker препоръчва вертикално съхранение с буталния прът нагоре, когато е възможно. Тази позиция може да намали риска от корозия от кондензация вътре в цилиндъра и да помогне за минимизиране на повредата на уплътнението.
Правилната позиция може да зависи от конструкцията на цилиндъра, хода, теглото, инсталираните принадлежности и инструкциите на производителя. Телескопичните цилиндри, цилиндрите с едно действие и цилиндрите със специални изисквания за съхранение не трябва да се поставят в съответствие с общо складово правило.
Ако цилиндърът трябва да се съхранява хоризонтално, подпрете го на подходящи точки, така че тръбата, прътът и монтажните принадлежности да не се огънат или повредят. Предотвратете търкалянето и предпазете буталния прът от контакт с багажника или пода.
Ако цилиндърът се съхранява пълен с хидравлична течност, Паркър отбелязва, че трябва да се има предвид разширението на течността, причинено от температурни промени. Това е точка, която производителят или хидравличният инженер трябва да потвърди преди дългосрочно съхранение.
Буталният прът е една от най-важните повърхности за защита по време на съхранение. Ръжда, вдлъбнатини и драскотини могат да повредят уплътнението на пръта и водача, когато цилиндърът започне да се движи.
Parker препоръчва покриване на открити небоядисани повърхности, като например буталния прът, с инхибиращо ръждата съединение, когато оборудването се съхранява навън за продължителни периоди. Правилният защитен продукт и методът за отстраняване трябва да бъдат потвърдени за покритието на пръта, уплътнителния материал и продължителността на съхранение.
Преди монтаж проверете пръта при добра светлина. Търсете:
Не полирайте, шлифовайте или пребоядисвайте повреден прът като бързо решение. Запишете състоянието и попитайте доставчика на цилиндъра или квалифициран ремонтен екип дали частта може да бъде приета.
Преди сглобяване сравнете цилиндъра с одобрения чертеж и детайлите на поръчката. Потвърдете общата дължина, хода, стила на монтаж, ориентацията на портовете, връзката на края на пръта и включените аксесоари.
Hänchen инструктира монтажниците да премахнат уплътнителните тапи или капаците, използвани за защита на продукта по време на транспортиране преди монтажа. Отстранете тези защити на правилния етап: дръжте хидравличните портове затворени, докато тръбопроводите и фитингите са готови, след това почистете зоната на свързване, преди да отворите веригата.
Инсталационният екип трябва също да потвърди, че:
Parker и Hänchen подчертават, че инсталирането на цилиндър е специализирана задача. Следвайте процедурите за блокиране, повдигане и освобождаване на налягането на производителя на машината.

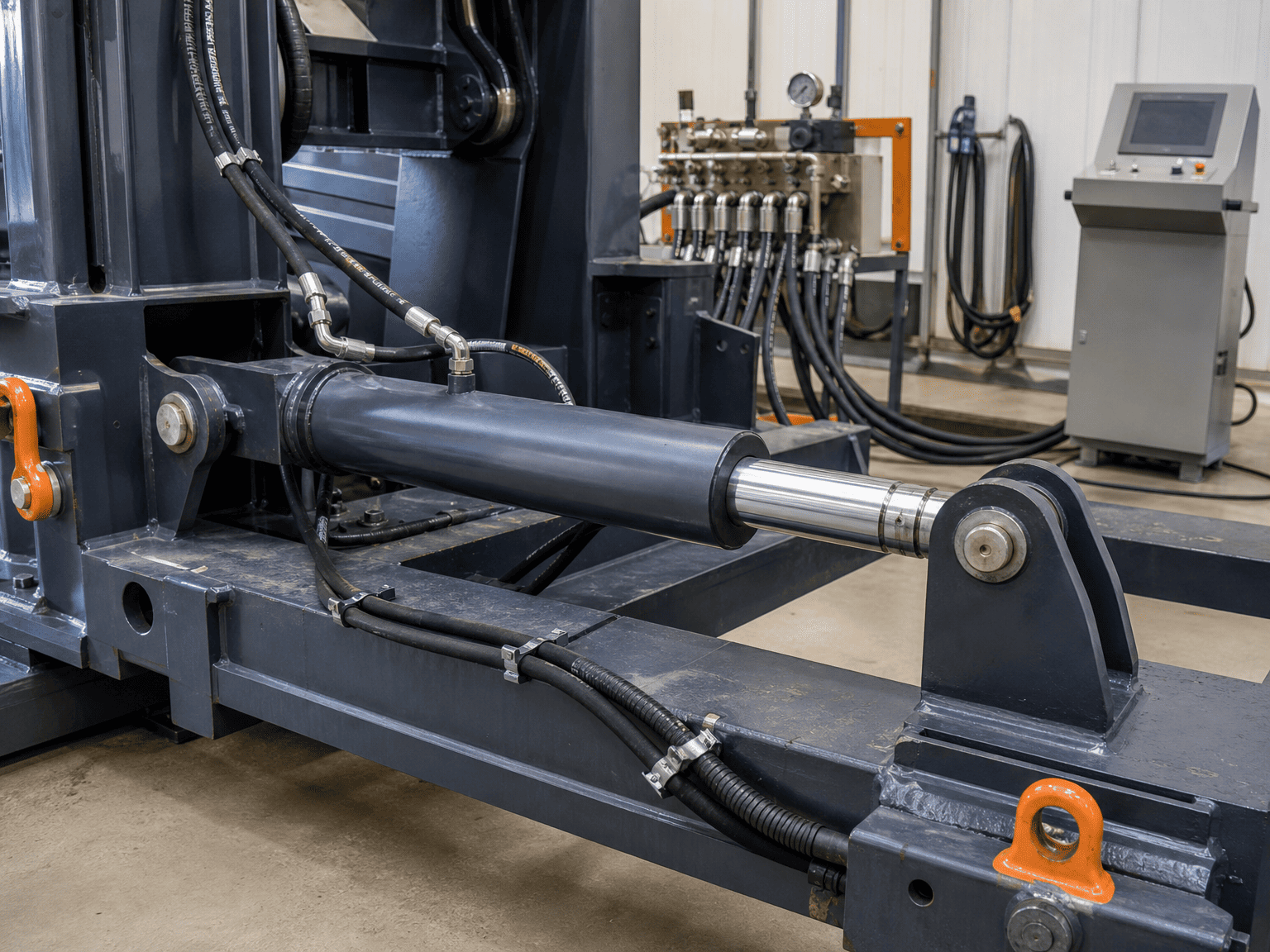

A хидравличен цилиндърне трябва да се използва за издърпване на машинна конструкция на място. След съхранение екипът по монтажа трябва да потвърди, че опорните точки, монтажните повърхности и свързаните части на машината се срещат, без да притиска цилиндъра на място. Hänchen препоръчва монтаж без напрежение и предупреждава срещу превишаване на допустимите странични натоварвания върху буталния прът.
Преди пускане в експлоатация проверете монтажа от цилиндъра навън:
- Монтажните повърхности са чисти и напълно поставени
- Цилиндърът се поддържа без усукване на тръбата
- Връзката с края на пръта не притиска пръта настрани
- Пръчката може да достигне двата края на планирания ход без контакт
- Маркучите имат достатъчно свободно движение и не се трият в рамката
- Охраната и близките части оставят необходимото разстояние
Ръководството за безопасност на Parker също третира подравняването като отговорност за инсталиране. Направете тази проверка, преди да бъде приложен натиск, докато всяко смущение все още може да бъде коригирано без натоварване на цилиндъра или структурата на машината.
Въздухът, задържан в хидравличен цилиндър, може да повлияе на работата и поведението на компонентите. Ръководството за монтаж на Hänchen препоръчва позициониране на вентилационните отвори в горната част, където е приложимо, и обезвъздушаване на цилиндъра преди стартиране.
Точната процедура за обезвъздушаване зависи от конструкцията на цилиндъра и веригата на машината. Използвайте инструкциите на производителя, поддържайте контролирано налягане и се уверете, че изпусканата течност и въздух не могат да създадат опасност.
След обезвъздушаване Hänchen препоръчва бавно движение без натоварване и ниско налягане преди нормална работа. Екипът за въвеждане в експлоатация трябва да спазва:
- Плавно удължаване и прибиране
- Течове по портове, уплътнения и фитинги
- Движение и подравняване на пръта
- Неочакван шум, бърборене или удар
- Движение на маркуча и контакт с рамката
- Поведение в края на хода и омекотяване, ако е монтирано
Не преминавайте директно от складово съхранение към тест при пълно натоварване без този етап на контролирана проверка.
За всеки цилиндър водете кратък запис, съдържащ:
- Модел и сериен номер или справка за поръчка
- Дата на получаване и място на съхранение
- Повреда по опаковката или транспорта
- Състояние на щепсела на порта и защитата на пръта
- Място на съхранение и дати на проверка
- Видима корозия или повърхностни повреди
- Одобрено ръководство за чертане и монтаж
- Име на лицето, което го е пуснало за монтаж
Този запис помага на OEM да отдели щетите при транспортиране, щетите при съхранение и експлоатационните щети, когато проблемът се появи по-късно. Освен това дава на инсталационния екип ясна отправна точка, вместо да разчита на паметта.
Ако даден цилиндър е бил съхраняван за продължителен период от време, изложен на атмосферни влияния или получен с повреда при транспортиране, изпратете информация за модела, снимки, история на съхранение и монтажен чертеж, преди да го свържете към машината. След това доставчикът може да помогне да се разграничи нормалната проверка преди инсталирането от състояние, което изисква ремонт или подмяна.
Най-добрият резултат при пускане в експлоатация започва преди първия тест за налягане: защитете цилиндъра, поддържайте портовете чисти, проверете инсталацията и запишете какво сте открили
