HCIC публикува специален ресурс заHCIC-310 Американски подемник, поставяйки инчовата информация за монтиране на модела и преглед на приложението в центъра на разговора с купувача.
Ресурсът е насочен към конструктори на търговски превозни средства, производители на каросерии, екипи за поддръжка на автопаркове и дистрибутори в Северна Америка, които трябва да проверят подемника спрямо истинско шаси. Неговият полезен принос не е обещание, че един подемник пасва на всяко превозно средство. Той дава на купувачите определена отправна точка: прегледайте публикуваните размери, сравнете ги с шасито и идентифицирайте промените, необходими за нестандартна инсталация.
Това е публична актуализация на продуктови ресурси. Това не е съобщение за назована клиентска поръчка, договор за автопарк, резултат от доставка или одобрение за универсално монтиране. Окончателната пригодност все още зависи от рамата на превозното средство, натоварването, геометрията на каросерията, хидравличната верига и монтажните чертежи.
Купувач на търговско превозно средство може да започне със заявка за „американски влекач“. Това описание не е достатъчно за освобождаване на поръчка за покупка. Подемникът трябва да се свърже с определена рамка, да работи по определен път на повдигане и да работи с хидравличните контроли на превозното средство.

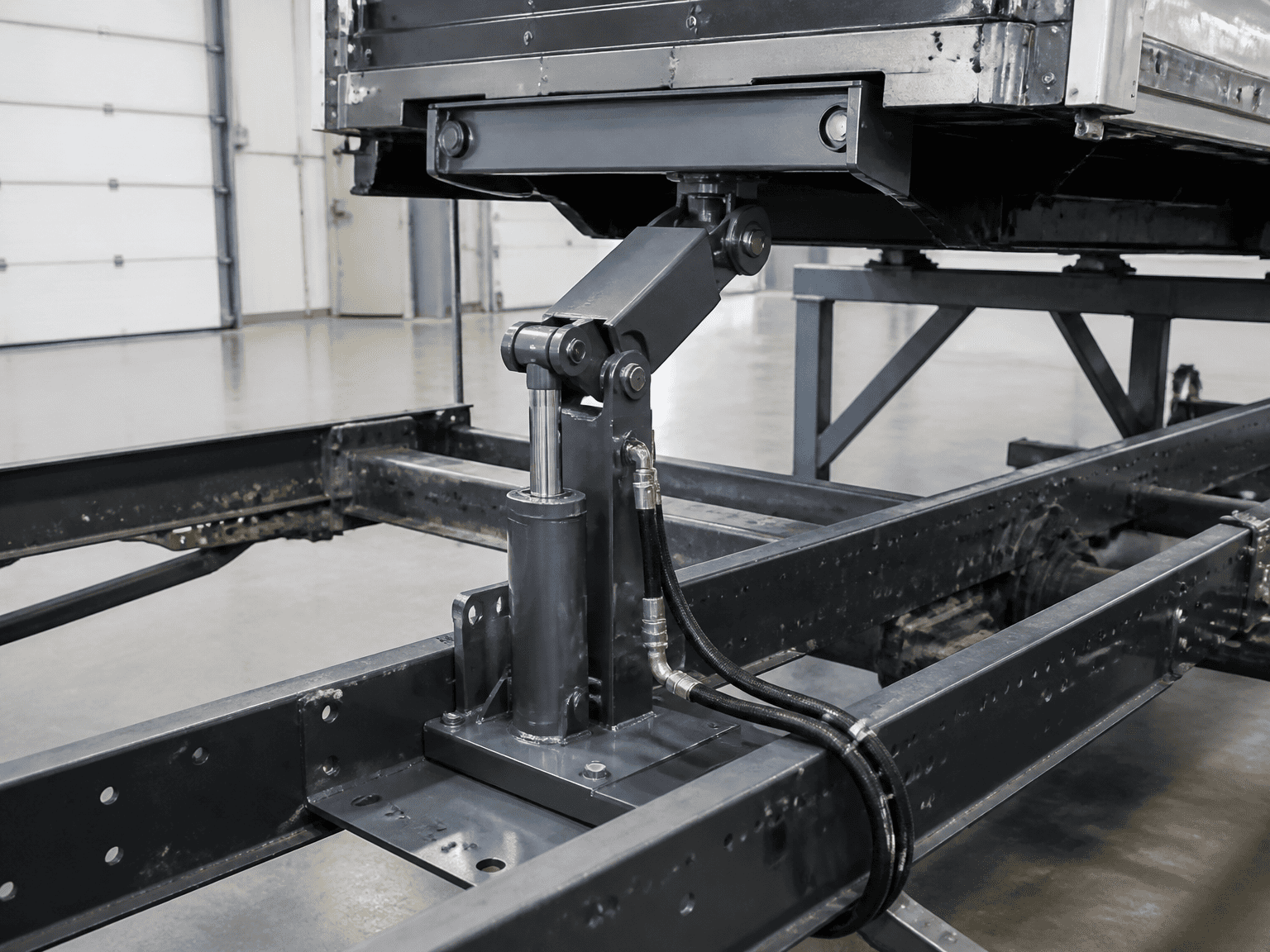

Същият проблем се появява при работа по подмяна. Подемник, който изглежда подобен на стария модул, все още може да създаде проблем, ако основният отпечатък, моделът на монтажните отвори, ходът на рамото или хидравличният интерфейс се различават. Правилното сравнение е между публикуваните данни за подемника и действителния интерфейс на шасито.
Ето защо ресурсът HCIC-310 представя размерите в инчове и обсъжда регулирането на повдигащото рамо, размера на основата и позициите на монтажните отвори за неправилни оформления на шасито. Публикуваната информация дава на екипа на OEM нещо конкретно за проверка, преди да поиска оферта.
Страницата на HCIC идентифицира модела като американски влекач за приложения, включително самосвали, камиони за боклук и модифицирани търговски превозни средства. Той публикува следните референтни размери:
- Дължина на горната напречна греда:24.00 инча
- Удължена дължина на основното повдигащо рамо:26,63 инча
- Дължина на прибрано основно повдигащо рамо:19,63 инча
- Дължина на основата:28,50 инча
- Ширина на предната основа:14,25 инча
- Ширина на задната основа:5,00 инча
- Дебелина на предния монтаж:4,00 инча
Тези цифри трябва да се третират като публикувани референтни данни за прегледа на HCIC-310, а не като заместител на текущия монтажен чертеж. Купувачът трябва да потвърди дали размерите са съвместими с шасито, тялото, разположението на пантите, безопасните разстояния и хидравличните връзки на целевото превозно средство.
Ресурсът също така посочва, че моделът може да се коригира за специални рамкови конструкции. Посочената посока е практична: ходът на повдигащото рамо, размерът на основата и позициите на монтажните отвори могат да бъдат прегледани спрямо действителните изисквания на шасито. Всяка промяна трябва да бъде потвърдена на одобрения чертеж преди производството.
Много северноамерикански търговски превозни средства са проектирани и поддържани около инчови размери. Представянето на началните размери в инчове намалява стъпката на преобразуване, която може да се избегне по време на първото сравнение на шасито.
Това не премахва необходимостта от инженерен преглед. Това просто прави първата дискусия по-конкретна. Купувачът може да изпрати измерванията на шасито, да маркира точките за монтаж и да поиска от доставчика да прегледа интерфейса спрямо референтния HCIC-310.
Самосвалите, превозните средства за отпадъци и модифицираните каросерии могат да имат различни ширини на рамата, хлабини на каросерията, пътеки за повдигане и хидравлично управление. Подемник, избран за едно оформление, не трябва да се прехвърля на друго превозно средство само въз основа на името.
Запитването трябва да идентифицира функцията на превозното средство, типа на каросерията, наличния монтажен плик, изискването за повдигане и хидравличната връзка. Ако чертежът не е наличен, ясни снимки с измерени референтни точки все още могат да подобрят първия технически преглед.
Ресурсът на HCIC описва корекциите за неправилни условия на шасито, включително позициите на монтажните отвори и размерите на основата. За OEM купувач важната контролна точка е преразглеждането на документа: крайните размери, материали, връзки и изисквания за проверка трябва да бъдат записани в одобрената оферта или чертеж.
Словесната промяна по време на монтажа не е надеждна производствена спецификация. Инженерният екип, екипът за закупуване и фабриката трябва да работят с една и съща одобрена информация.
Един полезен пакет за запитване трябва да включва:
1. Марка, модел, година и тип на каросерията на автомобила.
2. Чертеж на шасито или измерени размери на рамката.
3. Съществуващи снимки на подемник, включително основата и точките за монтаж.
4. Необходима функция за повдигане и геометрия на тялото или контейнера.
5. Тегло на празно тяло, очакван полезен товар и експлоатационен режим.
6. Налична дължина на основата, ширина, височина и заобикалящо пространство.
7. Схема на монтажните отвори и подробности за свързване.
8. Информация за хидравлично налягане, дебит, порт или маркуч и управление.
9. Количество, дестинация и дали заявката е OEM, замяна или модификация.
10. Необходим чертеж, протокол от инспекция, информация за опаковката или други документи за поръчка.

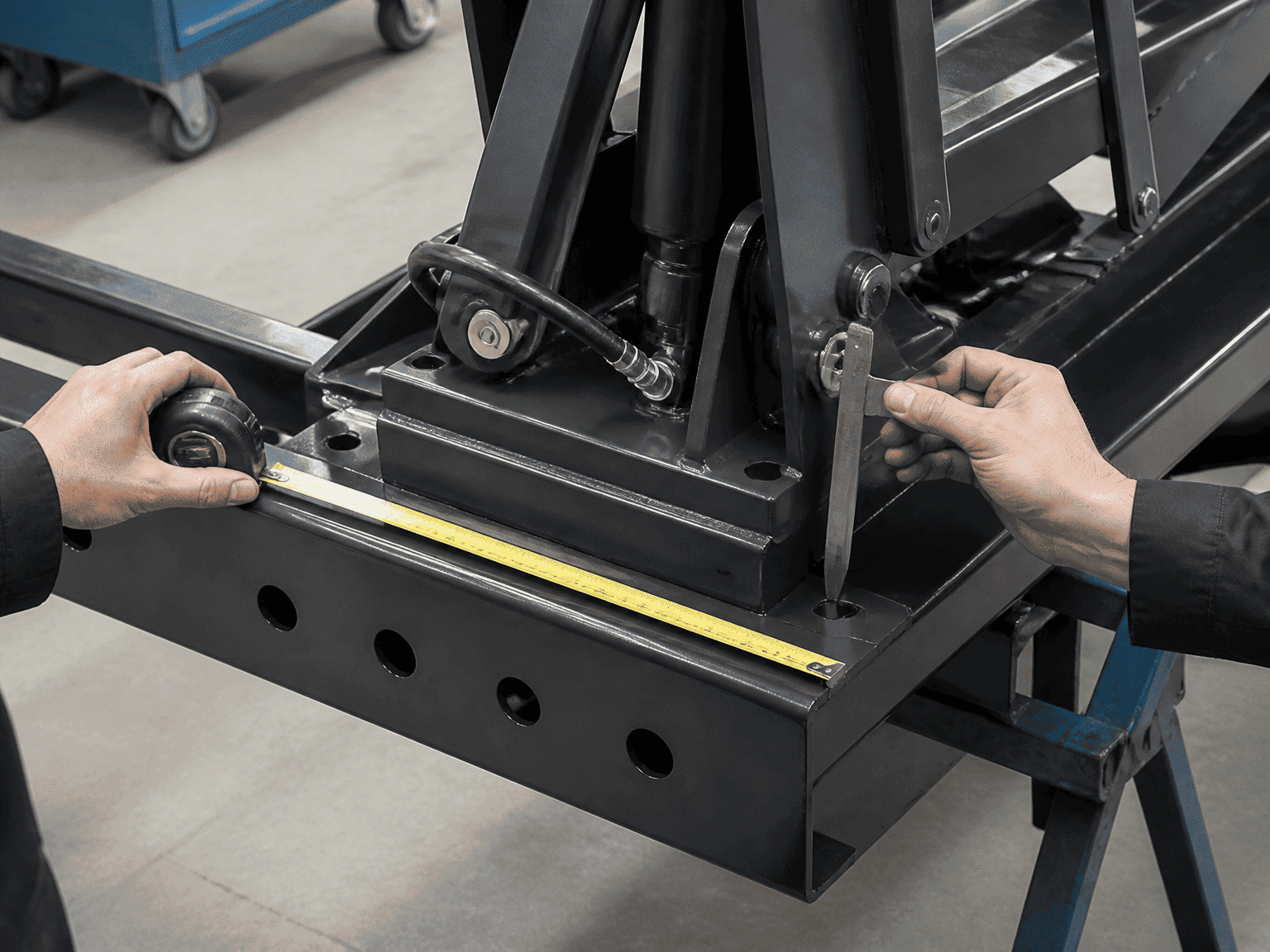

Ролетка, поставена до точките за монтаж, често е по-полезна от снимка на подемника сама. Ако модулът е резервен, включете стария номер на част, серийна информация и всякакви доказателства за оригиналната инсталационна геометрия.
Публикуваният ресурс се използва най-добре на ранния етап на монтиране:
- Етап 1 — Идентифициране на превозното средство:дефинирайте приложението за изхвърляне, отпадъци или модифицирано приложение за търговски превозни средства.
- Етап 2 — Сравнете интерфейса:проверете публикуваните размери на HCIC-310 спрямо шасито и оформлението на тялото.
- Етап 3 — Маркирайте изключенията:идентифицирайте нестандартни ширини на рамката, позиции на отворите, ход на рамото или хидравлични връзки.
- Етап 4 — Потвърдете чертежа: съгласувайте окончателната конфигурация преди производство или модификация.
- Етап 5 — Преглед на нуждите от проверка и доставка:посочете необходимите за поръчката документи и проверки.
Този процес помага да се отдели обсъждането на стандартното монтиране от персонализираната конфигурация. Той също така предотвратява често срещана грешка при снабдяване: одобряване на подемник от име на каталог, като оставя механичния интерфейс недефиниран.
Ресурсът HCIC-310 не установява, че всеки северноамерикански самосвал или превозно средство за отпадъци може да приеме модела без модификация. Освен това не замества чертежа на шасито, прегледа на подемната сила, проверката на хидравличната верига или оценката на безопасността на машината.
Публикуваната страница съдържа информация за приложението и размерите, но окончателната конфигурация трябва да бъде потвърдена за действителното превозно средство. Твърдения относно конкретен клиент, флот, обем на поръчката, изпълнение на доставката или полеви резултати не трябва да се извеждат от ресурса на продукта, освен ако HCIC не публикува тези подробности отделно.
Това разграничение е важно при B2B хидравлични доставки. Една полезна фирмена актуализация трябва да направи следващата техническа стъпка на купувача по-ясна, без да превръща стандартна продуктова страница в неподдържан казус на проект.
