При натоварена стрела или кофахидравличен цилиндърпада без намеса на оператора, неизправността произтича от един от четири различни хидравлични механизма:
| Механизъм на повреда | Физическа първопричина | Звуков/визуален симптом |
|---|---|---|
| Байпас на уплътнението на буталото (вътрешен теч) | Екструдирана U-образна чаша или набраздени износващи се пръстени, изпускащи масло от края на капачката до края на пръта | Гореща точка на цилиндъра; дрейфът спира, когато пръчката е механично поддържана |
| Противотежест ValveSeat Weeping | Замърсяване под гнездото на цилиндъра, нарязан нос на патрона или уморена пружина | Тече масло покрай порта на клапана; стабилен дрейф независимо от състоянието на уплътнението |
| Изтичане на насочен клапан | Прекомерно износване на хлабината на макарата в системи с отворен център | Възниква само ако не е монтиран заключващ клапан във веригата на стрелата |
| Thermal OilContraction | Горещо масло (65°C) при охлаждане до стайна температура (15°C) свива обема на течността с 3% до 4% | Първоначален спад от 10-20 mm през първия час, след което напълно се стабилизира с нулева загуба на налягане |

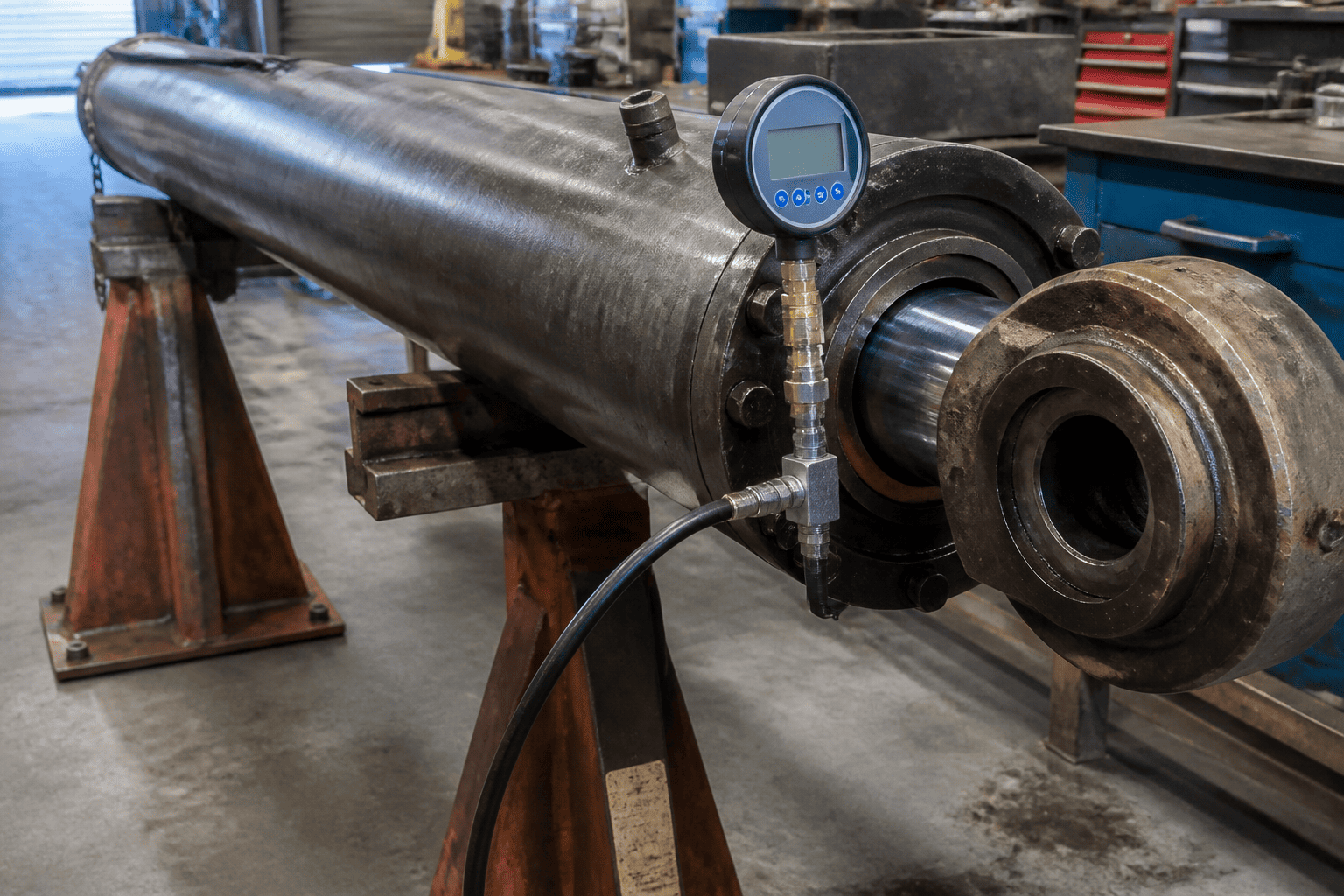

Никога не премахвайте aтежък цилиндър на стрелатаот машина преди завършване на този окончателен тест за изолация:
1. Повдигнете стрелата до 45 градуса с номинално натоварване: Доведете хидравличното масло до нормална работна температура (приблизително 50°C до 55°C).
2. Заключете и подкрепете стрелата механично: Инсталирайте одобрена от инженерството подпора на стрелата или сапан за кран, за да осигурите абсолютна безопасност.
3. Изолирайте връщащата линия в края на пръта: Откачете хидравличния маркуч, свързан към края на пръта (пръстеновидната страна) на цилиндъра и покрийте маркуча. Оставете отвора на края на пръта на цилиндъра отворен върху чист мерителен съд.
4. Отстранете механичната опора: Оставете пълното гравитационно натоварване да виси върху маслената колона в края на капачката на цилиндъра.
5. Наблюдавайте разтоварването на порта на края на пръта:

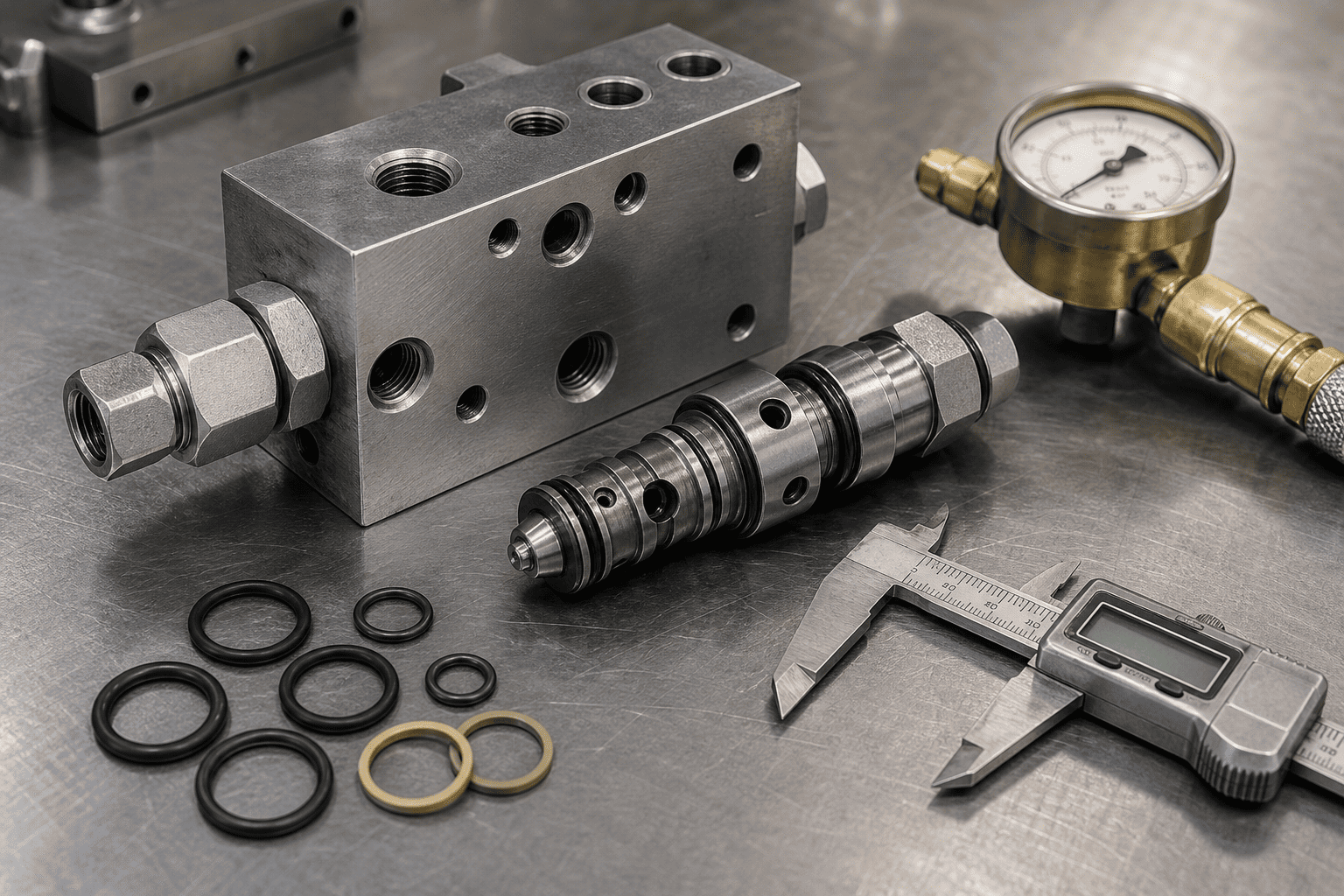

Вентилите за противовес (вентили с надцентър) изпълняват две критични задачи: те улавят маслото, за да предотвратят падане на товара, ако тръбопроводът се спука, и измерват обратния поток, така че превишаващите гравитационни натоварвания не могат да изпреварят хидравличната помпа.
Когато операторът спусне тежка стрела и машината започне силно да се клати и да трака, противотежестният клапан е уловен в нестабилност на пилотското налягане (ловене):
| стъпка | Описание на процеса |
|---|---|
| 1 | Операторът изпраща по-ниска команда → Налягането на пилота отваря балансиращия клапан |
| 2 | Клапанът се отваря → Маслото изтича от края на капачката на цилиндъра → Стрелата се ускорява надолу |
| 3 | Стрелата пада по-бързо, отколкото помпата може да достави масло → Налягането на пилота пада до нула |
| 4 | Загуба на налягане на пилота → Вентил внезапно се затваря → Хидравлична ударна вълна, треперене на стрелата |
Основната инженерна грешка, която предизвиква търсене на противотежест, е изборът на прекалено агресивно пилотно съотношение за гъвкава, структурна стрела:
1. Промийте кухините на противотежестта преди затягане:Дори 20-микронен стоманен чип, уловен между носа на цилиндъра и седалката на колектора, ще причини 50 mm отклонение на стрелата на час. Винаги промивайте отворите на колектора според стандартите за чистота ISO 16/14/11.
2. Посочете опорни пръстени от Viton/HNBR за задържане под високо налягане:Уверете се, че пакетите с бутални уплътнения използват термопластични опорни пръстени против екструдиране, способни да издържат на 4000+ psi непрекъснато статично задържане без микро-пълзене.
3. Разграничете термичното свиване от реалните течове:Когато тествате новопаркирани машини, оставете тридесет минути за стабилизиране на температурата на маслото, преди да запишете еталонни показатели за отклонение.
4. Инсталирайте колектори за противовес с директен фланец:Избягвайте дистанционно монтирани на тръбопроводи вентили. Закрепването на клапанния блок директно към SAE 4-болтовите фланцови портове на цилиндъра осигурява твърда обратна връзка на пилота и нулев риск от скъсване на външен маркуч.
